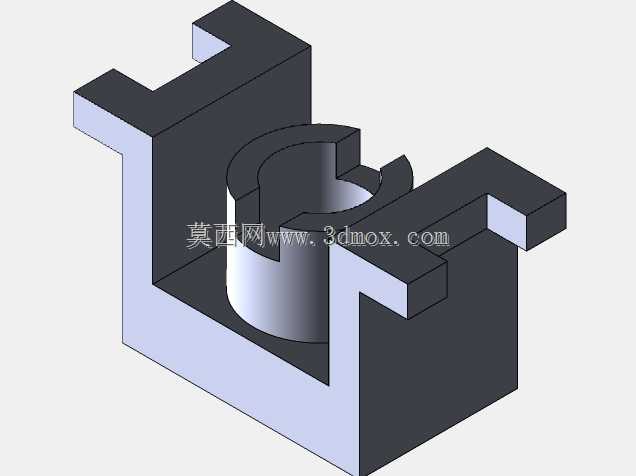

带半开放圆柱型腔的双侧凸耳槽式基座

该构件属于机械传动与工装定位场景下的专用支撑基座，主要应用于小型自动化装配线的工件定位工位、轻型工装夹具的承载底座，以及小型执行元件的安装固定场景，可在低速、轻载的往复运动工况下为配套部件提供稳定的安装基准与侧向限位。从实际用途来看，该基座中部的半开放圆柱型腔可直接容纳带圆柱外形的定位销、小型导套或者微型轴类零件，型腔侧壁开设的缺口可避让配套零件的外接管线、拨杆或者定位凸台，避免装配时出现结构干涉；基座两侧向外延伸的凸耳式槽体结构，可通过T型螺栓或者快拆压块实现基座在工作台面的快速固定与位置微调，无需在基座本体上加工贯穿安装孔，既保留了基座主体的结构强度，也能适配不同孔距的安装台面，降低现场安装的适配难度。在功能特性上，该基座采用一体式框型结构设计，外围的围边可对中部安装的零件形成侧向防护，避免作业过程中碎屑、切削液直接冲击核心配合面，同时围边的顶面可作为辅助定位基准，配合压块实现上部零件的快速压紧；中部圆柱型腔的底部为封闭平面，可对装入的圆柱类零件形成轴向支撑，保证零件装配后的轴向位置精度，型腔与外围围边之间的实体壁厚经过均匀化设计，既避免了壁厚突变导致的注塑或切削加工变形，也在控制整体重量的前提下保证了足够的结构刚性，可承受不超过500N的径向载荷而不发生明显形变。设计思路上，该构件优先遵循基准统一原则，将基座的底面作为总安装基准，中部型腔的轴线、两侧凸耳槽的对称面均与底面基准保持严格的形位公差，其中型腔轴线与底面的垂直度控制在0.02mm以内，两侧凸耳槽的对称面与型腔轴线的同轴度控制在0.03mm以内，保证配套零件装入后不会出现偏载；结构上刻意避免了狭小深腔、锐角等不利于加工的特征，所有棱边均设置了R0.5的工艺圆角，既减少了加工过程中的应力集中，也能避免操作人员安装时被锐边划伤。在外形尺寸与安装边界上，该基座整体轮廓为对称矩形结构，总长度控制在120mm、总宽度控制在80mm、总高度控制在70mm，中部圆柱型腔的内径为40mm、深度为50mm，两侧凸耳槽的槽宽为12mm、槽深为15mm，安装时仅需在工作台面预留130mm*90mm的平整安装区域即可，基座底部无突出结构，可直接贴合在标准T型槽工作台或者平面铝板上使用，不需要额外加工避让沉孔，适配多数轻型自动化设备的安装空间要求。
