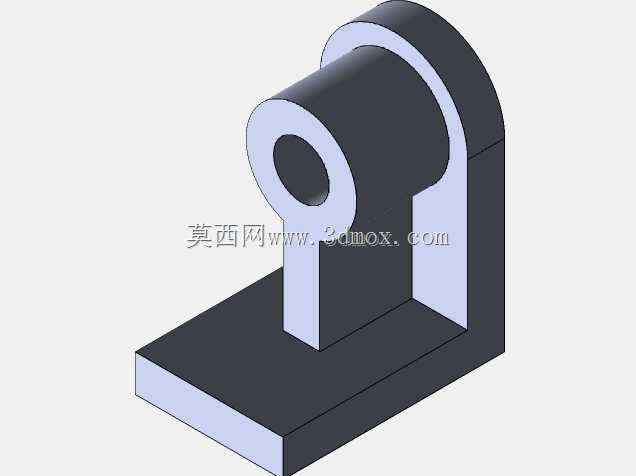

立式带座轴孔支撑构件三维结构设计

该立式带座轴孔支撑构件是轻型机械传动系统中极为常见的铰接承载部件，广泛应用于小型自动化生产线的连杆传动工位、轻工包装设备的摆臂支撑节点、小型输送线的从动辊轴安装端，以及各类非标工装夹具的转轴定位结构中，核心作用是为旋转轴类零件提供稳定的径向支撑与轴向定位，同时通过底部的安装平面将轴系工作产生的载荷均匀传递至设备机架，避免轴系运行过程中出现偏摆、窜动问题，保障传动环节的运行精度与结构稳定性。从功能特性来看，构件上部的同轴通孔为轴类零件的安装位，孔壁可配套轴套或轴承实现低摩擦旋转配合，通孔两侧的环形凸台结构能够提升孔位的轴向承载长度，分散轴系传递的径向载荷，降低孔壁局部应力集中风险；中部的立板采用等厚加强结构，连接上部轴套段与底部安装底座，立板两侧做圆弧过渡处理，既能够减少直角结构带来的应力集中问题，也可在铸造或机加工过程中减少工艺缺陷；底部的矩形安装底座为整个构件的承载基础，底座平面预留充足的螺栓安装空间，可通过标准紧固件将构件牢牢固定在设备安装基面，底座厚度经过载荷校核，能够承受轴系工作时产生的倾覆力矩，避免长期运行后出现底座变形问题。在设计思路层面，该构件采用一体化结构设计思路，将轴套支撑段、连接立板、安装底座整合为单一整体结构，减少了分体式装配带来的累积误差，同时降低了装配环节的工作量；结构设计过程中充分考虑了加工工艺性，所有垂直面与水平面均采用直角或大圆弧过渡，无复杂曲面或深腔结构，既适合采用铸铁铸造成型后做精加工作业，也可直接采用方料通过铣削、钻削、镗削工艺一体加工成型，适配不同批量的生产需求。从安装边界与尺寸逻辑来看，设计时首先根据所需支撑的轴径确定上部通孔的公称尺寸，再根据轴系的最大径向载荷核算轴套段的外径与轴向长度，确保孔壁的承压强度满足长期运行需求；连接立板的厚度根据轴套段的承载能力匹配设计，避免立板成为整个构件的强度短板；底部安装底座的长宽尺寸根据设备安装基面的可用空间确定，底座上的安装孔位间距符合通用紧固件的安装规范，预留足够的扳手操作空间，确保现场安装作业便捷高效，整体结构在满足承载强度的前提下尽可能去除冗余材料，兼顾结构轻量化与制造成本控制。
