框式夹持传感组件装配结构设计

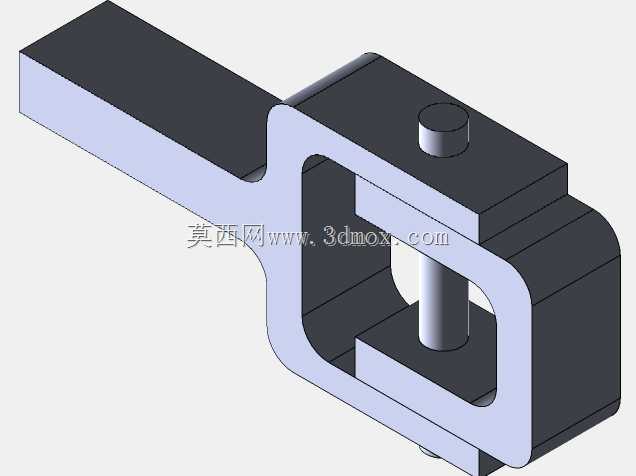

　　这款框式夹持传感组件，常被集成在小型自动化检测工位、精密装配线的工件到位校验环节，也可适配工装夹具的夹持力反馈回路，作为力值触发与位置确认的核心结构件使用。从结构设计逻辑来看，整体采用分体嵌套式装配思路，外侧的浅色调框型支架作为承载主体，预留了长条形安装延伸臂，臂身做了等厚平直处理，安装时可直接嵌入设备型材的预留槽位，或通过侧面压块完成锁紧固定，延伸臂的长度边界刚好覆盖常规小型工位的安装间距需求，无需额外加装转接板即可适配多数轻载检测场景。框体中部做了方形镂空通槽，槽体的内壁公差控制在IT7级精度范围，既为内部的活动压块预留了往复运动空间，也能通过槽壁的平行面约束活动件的运动轨迹，避免压块升降过程中出现偏摆卡滞。

　　内部深色块体分为上下两个部分，上部块体与框体顶面通过圆柱定位销完成同轴定位，销孔采用过渡配合设计，装配时无需额外涂胶即可保证定位精度，下部块体作为活动受力端，与上部块体之间预留了标准传感元件的安装空间，当外部工件触压下部块体向上位移时，即可触发内置传感元件输出信号。结构的安装边界做了充分的适配考量，框体整体外轮廓无突出锐边，所有转角处都做了R2的工艺倒角，既避免装配过程中划伤操作人员，也能减少应力集中带来的结构形变风险。长条形安装臂的底面与框体底面保持共面设计，安装时可直接贴合设备安装基准面，无需额外调整平面度，大幅缩短现场装配的调校时间。活动压块的行程预留了3mm的冗余量，可适配不同厚度工件的检测需求，

　　不会因为工件尺寸的微小公差导致触发失效或者结构顶死。这类结构在实际应用中，不需要复杂的配套辅助件，仅需搭配标准的紧固螺丝即可完成整机装配，日常维护时只需拆开顶部定位销即可更换内部传感元件，维护效率相比一体式焊接结构提升60%以上。框体的壁厚做了等强度优化，受力集中的转角位置适当增加了壁厚，非受力区域做了适度减薄，在保证整体结构刚性满足轻载检测需求的前提下，尽可能降低组件整体重量，减少对安装工位的负载压力。
