阀类配套安装基座异形结构件

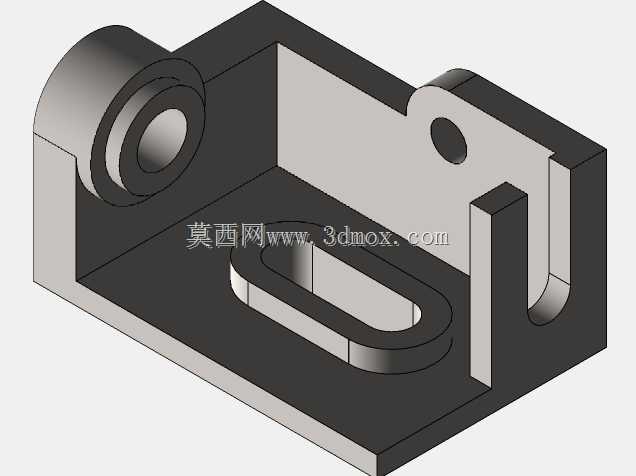

　　在流体控制管路的阀组集成布局场景中，这类结构件承担着阀件安装定位、管路走向约束、附属元件承载的核心作用，区别于标准阀块的规整块体设计，该结构采用开放式槽腔布局，能够适配多组微型阀件的紧凑排布需求，常见于实验室小型流体试验台、便携液压检测设备、医用流体输送装置这类对安装空间有严格限制的应用场景。从结构功能来看，左侧的带孔凸台属于铰接安装位，孔位的同轴度公差控制在IT7级范围内，可穿装铰接销轴实现整个阀组模块的角度微调，满足管路对接时的角度补偿需求，凸台外侧的环形凸缘做了加厚处理，能够承受铰接部位反复摆动产生的交变应力，避免长期使用后出现孔位失圆、凸台断裂的问题。

　　中部的开放式槽腔是阀件的核心安装区域，槽腔底面的平面度控制在0.02mm以内，保证阀件安装后密封面能够完全贴合，不会出现介质渗漏的问题；槽腔内凸起的腰型结构属于管路导向限位结构，腰型槽的走向完全匹配内部流道的排布方向，既可以对内置的流体管路起到径向约束作用，避免管路受流体冲击产生晃动磨损，也能作为加强筋提升槽腔底板的结构刚度，减少介质压力波动带来的底板形变。右侧的带孔耳板属于辅助固定位，可穿装锁紧螺栓将整个结构件与设备机架进行硬连接，抵消阀件工作时产生的振动，耳板与主体连接处做了圆弧过渡处理，能够分散应力集中，避免设备运行过程中受振动影响出现连接部位开裂的问题。

　　设计阶段首先需要匹配对应阀组的安装尺寸边界，整体结构的长宽高比例控制在3:2:1.2左右，既保证内部有足够的阀件安装空间，也不会占用过多的设备内部容积；所有安装孔位的位置度公差都经过反复校核，确保与配套阀件、铰接销轴、固定螺栓的装配间隙控制在合理范围，既不会因为间隙过小出现装配卡滞，也不会因为间隙过大导致装配后出现松动偏移。槽腔的侧壁厚度根据不同部位的受力情况做了差异化设计，靠近铰接凸台的侧壁厚度比其他部位厚2mm，能够承受铰接部位传递的侧向载荷，靠近耳板的侧壁则做了局部减薄处理，在保证结构强度的前提下尽可能降低整体重量，适配便携设备的轻量化需求。

　　腰型凸起的高度与槽腔深度保持固定比例，刚好能够卡入配套阀件的定位槽内，装配时可以起到快速定位的作用，减少装配过程中的调整时间，提升装配效率。所有棱边都做了R0.5的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员或者损坏密封件，也能减少应力集中点，提升结构的疲劳强度。在实际选型应用时，需要先确认铰接孔的直径与设备配套销轴的匹配度，同时核对耳板安装孔的中心距是否与机架安装位一致，槽腔内部的净尺寸要大于待安装阀组的最大外形尺寸，预留出至少1mm的装配间隙，方便阀件的安装与后期维护拆卸；如果应用在有腐蚀性介质的场景中，还可以在结构表面做阳极氧化或者镀镍处理，提升结构的耐腐蚀性能，延长使用寿命。这类结构件的建模过程需要重点关注各个安装特征的位置精度，尤其是铰接孔与耳板孔的平行度要求，以及槽腔底面与安装基准面的平行度要求，建模时需要先建立统一的装配基准，再依次拉伸、切除各个特征，避免特征之间出现位置偏差，导致后续加工完成后无法正常装配。
