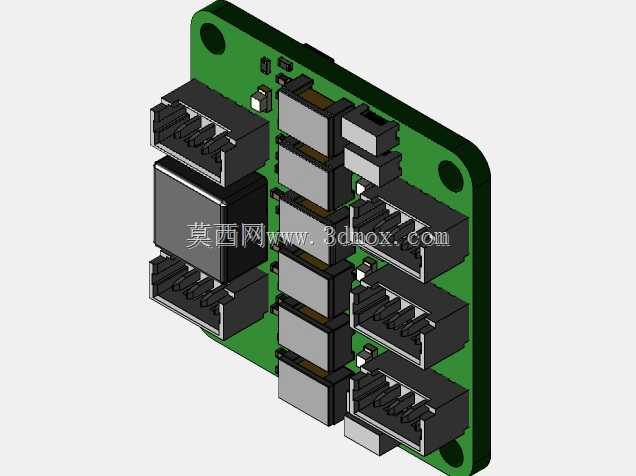

小型嵌入式以太网交换模块结构设计

项目分类:通讯工具类 发布时间:2025-11-10 ID:1092991
  • 小型嵌入式以太网交换模块结构设计

  这款小型网络交换模块的三维结构,完全围绕紧凑空间内的多路网口集成需求展开,在做结构适配的时候首先要考虑的就是嵌入式安装场景的边界限制——很多小型机器人、便携测控设备、分布式传感节点内部留给网络交换单元的安装空间往往只有几十毫米见方,常规的商用交换机体积过大根本塞不进去,这类板载集成式交换模块就是为了解决狭小舱体内的多设备以太网组网问题设计的。从结构布局来看,模块采用单块PCB作为承载基底,所有网口、磁性元件、电源处理器件都采用贴装+沉板的组合排布方式,四个RJ45接口分两列垂直布置在PCB单侧,每个网口对应的网络变压器都紧贴接口引脚排布,尽可能缩短高频信号的走线长度,减少信号传输过程中的阻抗不连续问题,这部分的结构避让在建模的时候需要精准控制元件之间的间隙,既要避免焊接过程中的连锡风险,也要给后续的三防漆涂覆、绝缘垫片安装预留足够的操作空间。

  PCB基板的两个对角设置了标准的安装固定孔,孔位周边做了露铜接地处理,安装时可以通过铜柱直接固定在设备内部的安装平面上,固定孔的位置特意避开了板上的高频走线区域,防止安装螺丝挤压造成线路短路,同时孔位的沉台设计可以让螺丝头完全埋入基板平面,不会突出板面对上层堆叠的其他模块造成干涉。模块的整体厚度控制在常规板载元件的允许范围内,最高的元件就是网口接口本身,其余的阻容件、电源芯片都布置在网口间隙的空白区域,没有额外增加模块的整体厚度,这种排布方式可以让模块直接贴装在主控板的预留插槽内,不需要额外的连接排线,减少整机内部的走线杂乱问题。从实际应用的角度出发,这类模块常被用在小型无人设备的机载组网场景里,比如多旋翼无人机的机载设备需要同时连接数传电台、视觉相机、激光雷达等多个以太网设备,传统的外接交换机重量大、布线复杂,这种集成式的交换模块可以直接焊在机载核心板上,重量只有十几克,不会给飞行器带来额外的负载负担;在工业分布式传感场景里,这类模块可以集成在小型传感采集终端内部,把同一个点位的多个传感器数据通过单根以太网线上传到中控系统,减少现场布线的线缆数量,降低施工难度。

  建模过程中需要特别注意网口的弹片尺寸公差,RJ45接口的水晶头插拔寿命要求达到上千次,接口的固定柱位置、卡扣的弹性间隙都要严格按照通用接口的标准尺寸来做,不然会出现水晶头插不紧、接触不良的问题;板上的金属屏蔽罩的贴合间隙也要控制在合理范围,屏蔽罩和下方芯片的散热垫要保证完全接触,既可以起到电磁屏蔽的作用,也能辅助芯片散热,避免长时间工作时芯片过热降频。模块的供电部分元件布置在PCB的边角位置,和信号处理区域做了物理分隔,电源回路的走线宽度按照最大工作电流做了加宽处理,结构上预留了滤波电容的安装位置,减少电源纹波对网络信号的干扰。

  在做整机结构适配的时候,这个模块的安装面平面度要求控制在0.1mm以内,防止安装时PCB受力变形导致元件虚焊,网口的开口位置要和设备外壳的开口精准对齐,公差控制在0.2mm以内,避免水晶头插拔时和外壳发生干涉。另外,模块的边角做了圆角处理,没有尖锐的毛刺,在安装操作的时候不会划伤操作人员的手,也不会刮破设备内部的其他连接线束。从结构可靠性的角度考虑,所有较重的元件比如网口、网络变压器都布置在靠近安装孔的位置,减少震动环境下元件受到的PCB弯折应力,在高震动的应用场景下,还可以在元件和PCB之间点胶固定,进一步提升结构强度,这部分的点胶空间在建模的时候也做了预留,不会出现胶水溢出到其他元件引脚的问题。
