工业级以太网交换模块SwitchBlox Rugged

这款嵌入式以太网交换模块，主要面向严苛工业环境下的小型化组网需求，在工业现场传感节点组网、移动机器人车载通信、户外监测设备数据交互、紧凑型工控设备内部网络搭建这类场景中，能够在有限的安装空间内完成多节点以太网数据的线速转发，解决狭小舱体内多设备网络接入的布线冗余问题。

从实际功能层面看，模块覆盖多版本硬件配置，可适配不同连接器规格的接入需求，其中PicoClasp与PicoBlade两种连接器版本，分别对应不同线束端的匹配要求，设计时无需额外定制转接线缆，可直接对接现有工业线束供应链的标准接插件，降低整机BOM的选型成本。模块集成多路网口交换能力，可实现接入设备之间的二层数据转发，无需额外配置外置交换芯片，大幅缩减主控板的网络部分电路占用面积。

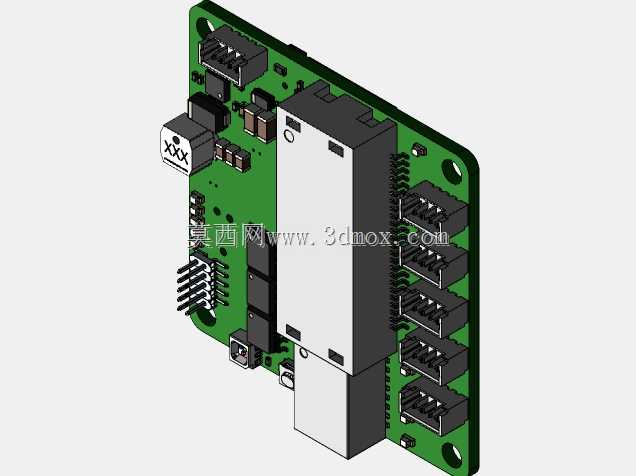

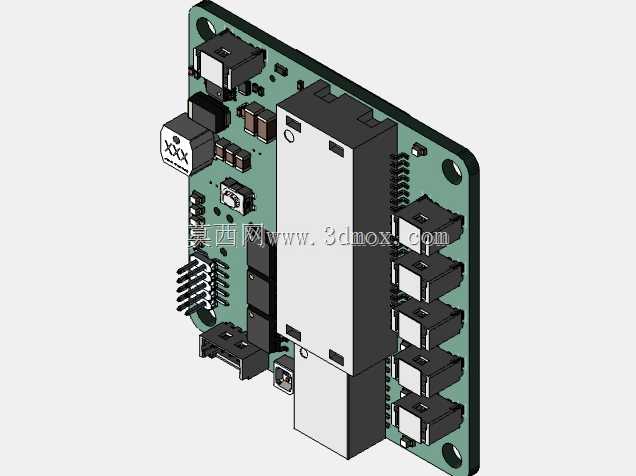

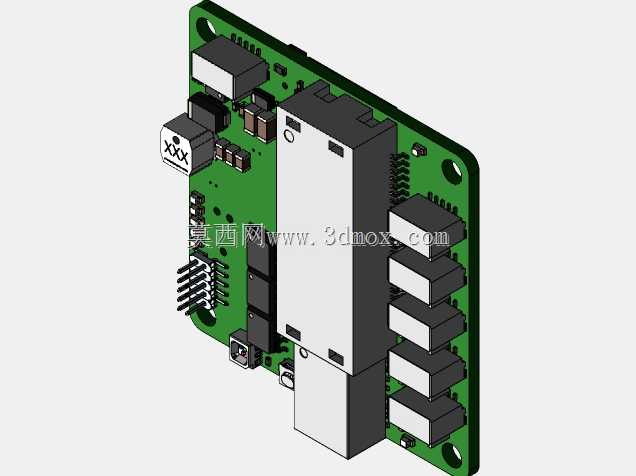

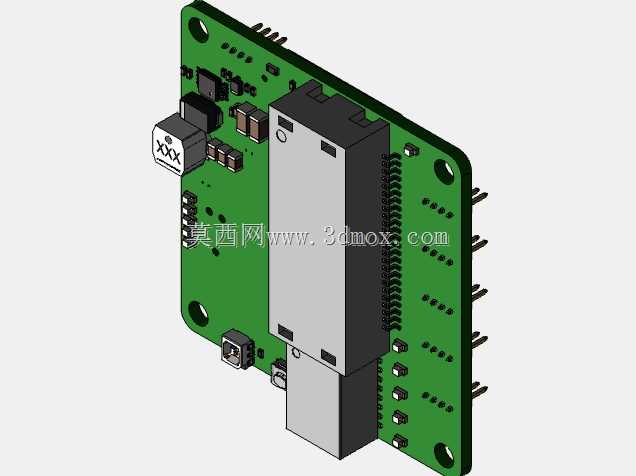

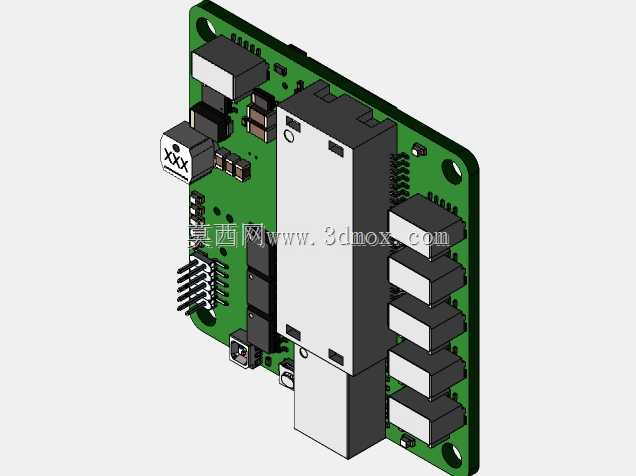

设计思路上，这款模块采用板载集成式布局，将交换主控电路、网络隔离变压器、接口连接器全部整合在单块PCB基板上，基板边缘预留标准安装孔位，可直接通过铜柱或螺丝固定在设备内部的安装平面上，不需要额外设计转接支架。PCB采用绿色阻焊工艺，板上元件布局遵循工业级EMC设计规范，接口端预留屏蔽接地引脚，可对接设备壳体的接地结构，降低工业现场强电磁干扰对网络信号传输的影响。电源输入部分做了宽压适配设计，可兼容常见工业设备的直流供电电压范围，无需额外增加电源转换电路即可直接接入设备内部供电回路。

安装边界方面，模块整体为方正板型结构，板上最高元件为侧置的以太网接口与排针连接器，安装时需在PCB上方预留不小于10mm的元件高度空间，避免与上层板卡或壳体结构产生干涉；PCB四周的安装孔位对称分布，孔位间距适配常用的嵌入式设备安装间距标准，安装孔做了金属化沉头处理，可采用M2规格螺丝固定，固定后板面平整度误差控制在0.2mm以内，保证接插件对接时的对位精度。板上的状态指示灯布局在接口侧边缘，安装后可直接通过设备壳体的预留观察窗查看链路连接状态与数据传输状态，无需额外引出指示灯排线。

从结构可靠性角度看，板上所有贴片元件均采用工业级耐温规格，可适应-40℃到85℃的工作温度范围，接插件的插拔寿命满足工业设备现场维护的多次插拔需求，板上的大尺寸电解电容与功率元件布局在PCB边缘通风区域，工作时的热量可通过PCB铜箔自然散出，无需额外加装散热片即可满足满负载工作的散热要求。模块的接口排布集中在板卡的两个侧边，布线时可将进线与出线分别从不同侧边走线，避免线束交叉干扰，同时也方便设备内部的线束固定，减少长期振动环境下线束接插件松脱的风险。

在实际选型适配时，可根据设备内部的网络接口数量需求选择对应版本，不同版本的PCB安装孔位完全兼容，可在同一结构设计中适配不同端口配置的模块，无需修改壳体与安装结构的设计，缩短整机产品的衍生型号开发周期。模块的信号走线全部做了阻抗匹配设计，以太网信号差分对的阻抗控制在100Ω±10%范围内，保证百兆甚至更高带宽下的信号传输完整性，不会出现丢包、延迟波动大的问题，可满足工业控制场景下实时数据传输的稳定性要求。
