棒状扼流圈杆式节流结构三维设计

　　在开关电源输入滤波回路、高频信号抑制链路以及工业控制板卡的EMC防护模块中，这类棒状绕线扼流结构是极为常见的被动元件，其核心作用是通过自身的电感特性阻碍回路中的高频杂波电流通过，同时保证直流或低频工作信号的低损耗传输，避免不同功能模块之间的电磁串扰，提升整套电子设备的电磁兼容性能。不同于传统磁环类扼流圈的闭合磁路设计，这款杆式结构采用开放式棒状磁芯作为绕线载体，磁芯两端预留平直引脚作为安装固定与电气连接端，绕线采用漆包圆铜线紧密层叠排布在磁芯中段区域，每匝线圈之间保持均匀的排布间隙，既保证了足够的绕组匝数来满足目标电感量要求，也避免了匝间绝缘层破损导致的短路风险。

　　从结构设计的角度来看，这款扼流圈的磁芯选用高磁导率铁氧体棒材，磁芯直径与长度的比例经过反复校核，在保证足够的磁通量承载能力的同时，尽可能压缩元件的径向安装尺寸，适配板卡上有限的排布空间；绕组的出线端直接沿磁芯轴向延伸形成直插式引脚，引脚表面做镀锡处理，既可以在波峰焊工序中快速上锡，也能保证长期使用过程中的抗氧化能力，降低接触电阻带来的损耗。实际选型应用中，这类杆式扼流圈常被布置在PCB板的电源入口位置，紧贴电源输入端子安装，两个引脚穿过PCB对应过孔后焊接固定，安装时需要注意绕组本体与周边高压元件的安全爬电距离，磁芯本体与PCB板面之间预留0.5-1mm的间隙，避免焊接过程中的高温传导至磁芯导致磁导率下降，同时也能减少元件工作时的振动应力传递到板卡上。

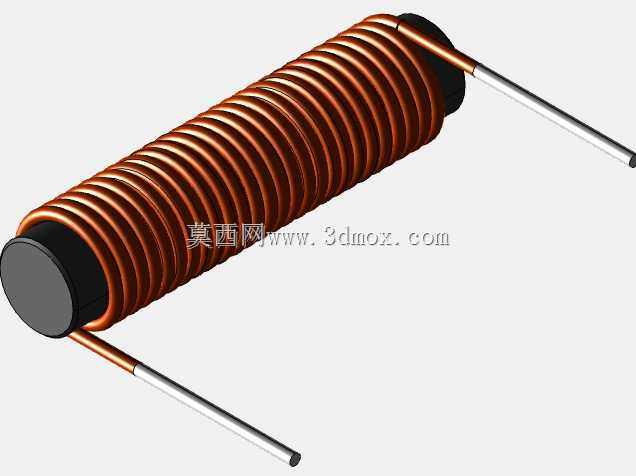

　　不同于贴片类小功率电感，这款棒状结构的扼流圈能够承受更大的工作电流，绕组线径的选择匹配额定电流下的温升要求，长时间满负载工作时绕组温升控制在安全范围内，不会因过热导致漆包线绝缘老化；绕线过程中采用张力控制工艺，每匝线圈紧密贴合磁芯表面，不会出现松垮移位的情况，即使在设备运输或长期振动工况下，绕组结构也能保持稳定，不会出现匝间错位导致的电感量偏移。在三维建模过程中，需要重点还原绕组的螺旋排布特征，每匝线圈的螺旋升角与实际绕线参数保持一致，磁芯两端的引脚长度、直径严格匹配实际安装尺寸，方便结构工程师在进行PCB布局时提前预留安装空间，检查元件与周边结构件的干涉情况；同时模型中还原了绕组端部与引脚的过渡结构，准确呈现出线材从绕组成型到直伸引脚的弯折弧度，避免建模时出现直角弯折导致的应力集中误判。

　　在工业控制设备、小型电源模块、车载电子单元的设计中，这类扼流圈的参数匹配直接影响整机的EMC测试结果，结构设计的合理性也关系到生产装配的效率，直插式引脚的设计兼容传统波峰焊工艺，不需要额外的贴片工序就能完成装配，适合大批量生产的场景；磁芯两端没有额外的屏蔽罩结构，在对空间要求不极端苛刻的场景下，能够在成本与性能之间取得较好的平衡，相比带屏蔽结构的电感，这类开放式结构的散热条件更优，大电流工作时的热量能够快速通过绕组表面与磁芯散发到周边空气中，不会出现热量积聚导致的参数漂移。建模时还需要注意绕组的外径尺寸，这个尺寸直接决定了元件在板卡上占用的横向空间，在多块板卡叠层布置的设备中，元件的高度方向尺寸也需要严格控制，避免与上层板卡或结构壳体发生干涉；引脚的跨距尺寸需要与PCB封装尺寸完全匹配，否则会出现生产时插件困难、引脚歪斜等问题，影响焊接良率。
