棒状扼流圈杆式节流结构三维建模

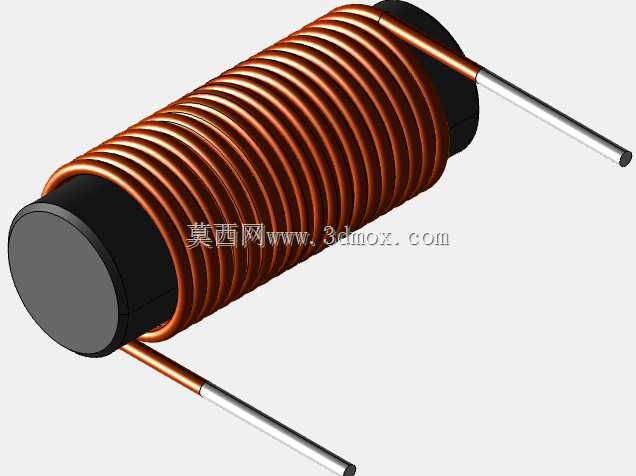

　　在工业控制板卡、开关电源回路、精密流体控制管路的设计选型环节，这类杆式结构的元件常承担两类核心作用，一类是作为电磁回路中的棒状扼流圈，抑制线路中的高频杂波干扰，另一类是作为小通径管路的杆式节流元件，精准调控管路内的介质流量与压差，本次建模完整还原了该元件的实体结构特征，可直接用于整机装配的干涉检查、布局仿真与结构验证工作。从结构设计逻辑来看，该元件采用磁芯加绕线的主体构型，两端的黑色端盖采用绝缘耐温材质，既可以固定内部磁棒的轴向位置，避免绕线过程中磁棒出现偏移，也能在安装使用时隔绝绕线与安装基座的直接接触，防止出现短路、绝缘击穿等问题。

　　绕线部分采用多层平绕的工艺结构，漆包铜线紧密排布在磁棒外侧，每一层绕线的匝间距保持一致，既保证了电感量的参数一致性，也避免了绕线松散导致的元件参数漂移，两端引出的引脚采用镀锡处理，伸出长度经过精准核算，既满足波峰焊、手工焊的焊接操作空间要求，也不会因为引脚过长导致安装后与周边元件出现安全距离不足的问题。从安装边界与尺寸适配角度，建模过程中严格还原了元件的外径、总长度、引脚间距等核心装配尺寸，磁棒部分的直径与绕线后的总外径差值控制在合理范围，适配常规的PCB板安装孔位、管路嵌装槽位的尺寸公差要求，两端引脚的出线角度与元件轴线保持平行，安装时不需要额外弯折引脚即可完成装配，减少生产环节的加工工序，降低引脚断裂、绝缘层破损的风险。在实际应用场景中，作为扼流圈使用时，该元件可安装在电源输入端口、信号传输回路中，利用电感对交流信号的阻抗特性，滤除线路中的共模、差模干扰信号，保证下游电路的工作稳定性，常见于工业变频器、伺服驱动器、精密检测仪器的内部电路中；作为杆式节流元件使用时，该结构可嵌入小通径的气路、液路管路中，通过杆体与管路内壁的间隙控制介质通流面积，实现对低压小流量管路的流量调节，多用于实验室分析仪器、小型气动控制回路的流体调控环节。

　　建模过程中对细节结构做了完整还原，包括绕线表面的漆包层质感、端盖与磁棒的配合台阶、引脚与绕线端部的焊接过渡结构，没有对非核心结构做过度简化，在进行整机虚拟装配时，可以真实模拟元件与周边结构的空间位置关系，提前排查安装干涉、安全距离不足等设计问题，减少实物打样后的修改次数。结构设计上充分考虑了量产加工的工艺可行性，绕线的排布方式适配常规自动绕线机的加工路径，端盖与磁棒的配合采用过盈压装的结构，不需要额外粘接即可实现可靠固定，引脚与绕线的连接位置采用常规的点焊工艺即可完成连接，整体结构没有复杂的异形曲面，加工难度低，适合批量生产。

　　针对不同应用场景的适配需求，该结构的核心尺寸可根据实际参数要求做等比例调整，比如调整磁棒长度、绕线匝数即可改变电感量参数，调整杆体直径即可改变节流通流面积，建模时采用参数化的建模逻辑，各部分尺寸关联设置，修改核心参数即可快速生成不同规格的衍生模型，提升系列化产品的设计效率。在进行结构强度校核时，该元件的主体结构可承受常规工业场景下的振动、冲击载荷，端盖的压装力满足运输、安装过程中的受力要求，引脚的抗弯折强度符合常规电子元器件的检验标准，不会因为常规的安装操作出现结构损坏。
