棒式扼流圈电感元件结构设计

　　在开关电源输入滤波回路、DC-DC转换模块的输出端、工业控制板卡的信号降噪支路里，这类棒式绕线结构的扼流圈是极为常见的被动元件，和传统磁环电感、贴片功率电感不同，棒式结构的磁路属于开磁路设计，在处理大电流直流偏置场景时，不容易出现磁饱和瞬间跌落的问题，这也是很多大功率工控电源、车载低压供电回路优先选用这类结构的核心原因。从结构设计逻辑来看，这款扼流圈采用圆柱形锰锌铁氧体磁棒作为核心导磁载体，磁棒两端做了轻微的倒角处理，既可以避免绕线过程中漆包线的绝缘层被磁棒锐角割破，也能在批量组装时减少磁棒边缘崩缺的不良率。

　　绕组部分采用单股高强度漆包圆铜线紧密平绕，每一圈线匝之间保持均匀的排布间隙，没有出现叠绕、交叉绕的情况，这种绕制方式能有效降低绕组的分布电容，让元件在高频段的阻抗特性更平稳，不会因为匝间电容过大导致高频滤波效果骤降。绕组两端的引出线没有直接从磁棒端面垂直引出，而是沿着磁棒轴向延伸出一段平直的引脚段，引脚末端做了镀锡处理，方便后续波峰焊或者手工焊接时快速上锡，同时平直的引脚段也能适配PCB板上的通孔安装尺寸，不需要额外弯折引脚就能完成插装，减少组装过程中引脚受力导致绕组松动的风险。从安装边界来看，这类棒式扼流圈的整体径向尺寸由磁棒直径加两倍漆包线线径决定，轴向长度则是磁棒长度加上两端引脚的预留焊接长度，在PCB布局时需要注意，元件本体和周边的功率器件、高频信号走线要保持至少2mm的安全间距，避免开磁路泄露的磁场对周边敏感信号造成串扰；如果是多颗同规格扼流圈并排安装，还要注意相邻元件的绕组方向最好保持垂直排布，降低元件之间的互感耦合，避免滤波效果打折扣。

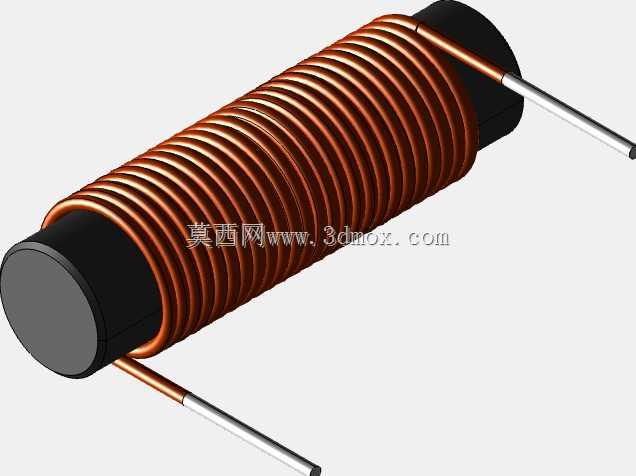

　　实际选型应用时，这类棒式扼流圈的电感量公差通常控制在±10%以内，直流电阻由漆包线的线径和绕线匝数决定，线径越粗、匝数越少，直流电阻就越小，对应的额定电流就越大，适合大电流输出的供电回路；如果是用于小信号的EMI滤波场景，则可以选用更细的线径、更多的绕线匝数，获得更高的电感量来提升低频段的噪声抑制能力。设计三维模型的时候，特意还原了绕组的螺旋升角细节，没有用简单的圆柱贴图来代替线圈结构，每一圈线匝的螺距、线径都和实际量产的元件参数保持一致，磁棒两端的黑色端盖结构也做了等比例建模，这个端盖一方面是用来固定绕组的轴向位置，避免绕好的线圈在磁棒上轴向窜动，另一方面也能在元件过波峰焊时，阻挡焊锡顺着引脚爬到绕组内部，造成匝间短路的问题。

　　很多结构工程师在做PCB布局的三维干涉检查时，经常会忽略这类被动元件的实际外形细节，用简化的方块模型代替，等到实际打样组装时才发现元件高度和外壳、散热片发生干涉，或者引脚间距和PCB孔位不匹配，这款精细化的三维模型可以直接导入到整机装配文件里，完成真实的干涉检查、布局间距校验，也能用于生成产品的BOM表、指导生产环节的工装夹具设计。在做绕组的建模过程中，需要注意螺旋线的起始角度和引出线的过渡段要做平滑相切处理，不能出现硬折角，因为实际生产中漆包线的弯折半径不能小于线径的两倍，否则会导致漆包线内部的铜芯出现应力集中，长时间工作后容易出现断线的问题，模型里的引出线过渡段完全遵循这个工艺要求，还原了实际生产中的弯折曲率，不会出现不符合加工工艺的结构设计。另外磁棒的表面粗糙度、漆包线的外层绝缘漆质感也在模型里做了对应的区分，方便做产品渲染、装配演示的时候获得更真实的视觉效果，不管是用于产品手册的配图，还是生产线上的作业指导书插图，都能直接调用这个模型完成出图，不需要再额外做外观修饰。
