棒式扼流圈电磁感应结构三维设计

在开关电源输入回路、射频信号传输链路、工业控制板卡的EMI抑制模块中，棒式扼流圈是极为常见的被动电磁元件，本次建模的这款棒式结构扼流圈，核心作用是通过自身的电感特性阻碍回路中的高频杂波电流通过，同时允许直流或者工频工作电流顺利传输，避免高频干扰串入后级敏感电路，或是设备自身产生的电磁干扰向外辐射超标。从实际应用场景来看，这类结构的扼流圈常被布置在电路板的电源入口位置，或是高频信号线路的串联节点上，相比环形磁芯扼流圈，棒式结构的绕线作业更易实现自动化生产，引脚的成型与插装适配性更强，在小功率消费电子、工业测控模块、车载低压供电回路中都有大量应用。

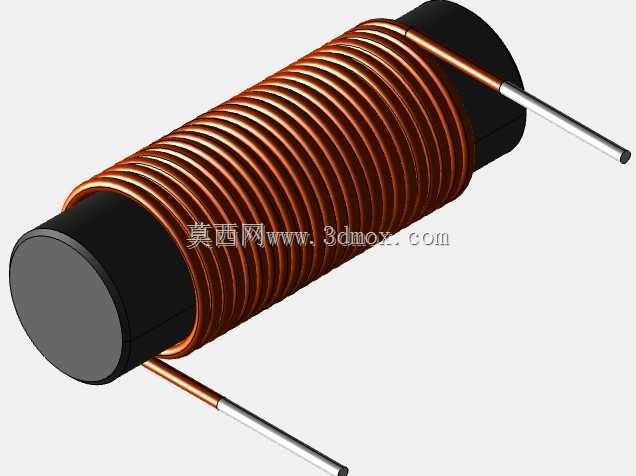

从结构设计思路来看，这款扼流圈采用圆柱形锰锌铁氧体磁棒作为核心导磁载体，磁棒的长径比经过匹配设计，既保证足够的有效磁路长度来提升电感量，又避免磁棒过长导致的安装空间占用超标，同时控制磁芯工作时的磁饱和阈值，确保在额定工作电流下电感量不会出现大幅跌落。绕线部分采用高强度漆包圆铜线紧密平绕在磁棒中段区域，绕线的匝间距保持均匀一致，既减少相邻绕组间的分布电容，避免高频下的自谐振频率过低影响滤波效果，又保证绕组整体的结构强度，避免受震动后出现绕组松散移位的问题。绕组两端的引出线采用直插式成型设计，引出线的长度、出线角度完全匹配常规PCB板的插装孔位间距，不需要后期额外弯折加工就能直接完成波峰焊装配，降低生产环节的加工复杂度。

从外形尺寸与安装边界来看，磁棒的直径与整体长度适配常规板载元件的安装高度限制，绕组的最大外径控制在标准元件封装的尺寸范围内，不会和周边相邻的电容、电阻等元件出现空间干涉。设计过程中特意将绕组两端与磁棒端面预留了足够的安全距离，避免绕线过程中漆包线滑脱至磁棒端面，或是焊接时焊锡沿引线攀爬至绕组区域造成匝间短路。磁棒两端没有额外设置遮挡端盖，这种开放式的结构一方面利于绕组工作时的热量散发，避免大电流工况下绕组温升过高导致漆包线绝缘层老化加速，另一方面也能减少整体物料成本，适配对成本敏感的大批量应用场景。

在功能特性层面，这款棒式扼流圈的电感量公差控制在常规工业级元件的允许范围内，直流电阻参数经过优化，在保证足够电感量的前提下尽可能降低绕组的铜线损耗，减少供电回路中的无用功率消耗。绕线的漆包线漆膜采用耐温等级较高的绝缘材料，能够适应板卡工作时的局部高温环境，长期工作下不会出现绝缘失效问题。引出线部分去除漆膜后做了镀锡处理，焊接时的上锡速度快、焊点可靠性高，不会出现虚焊、脱焊的问题。建模过程中完整还原了绕组的螺旋排布细节、磁棒的端面倒角特征、引出线的直线度与出线位置，结构细节完全匹配实物的装配关系，能够直接用于板卡布局的干涉检查、生产工艺的模拟验证、或是产品展示阶段的结构可视化演示，帮助结构设计人员在PCB布局阶段就准确评估元件的占用空间，提前规避安装干涉、安全距离不足等潜在问题，减少样机试制阶段的改模次数，缩短产品的开发周期。
