穆尔电子多接口总线连接模块结构

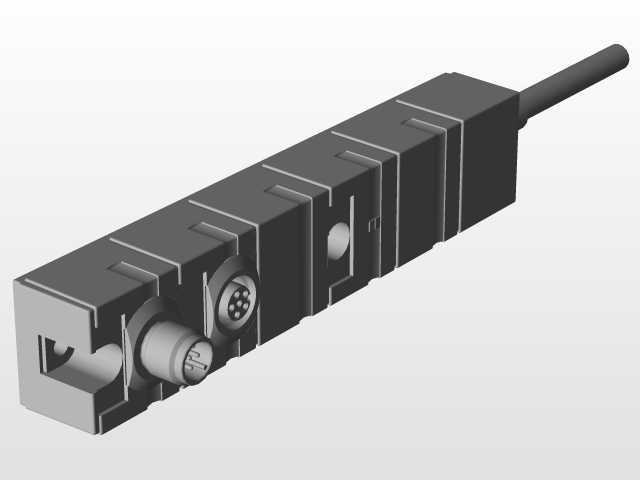

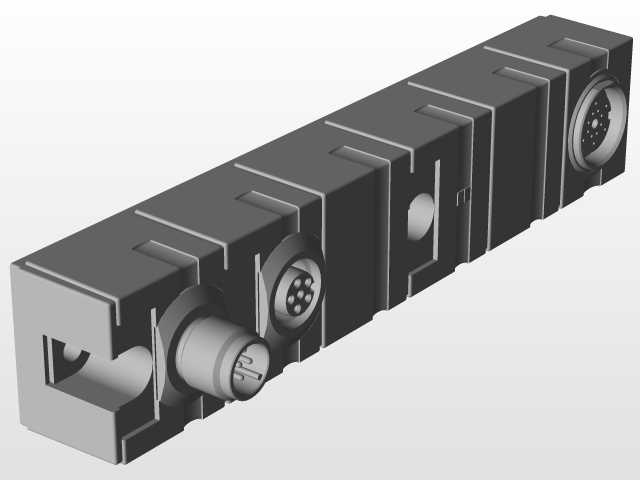

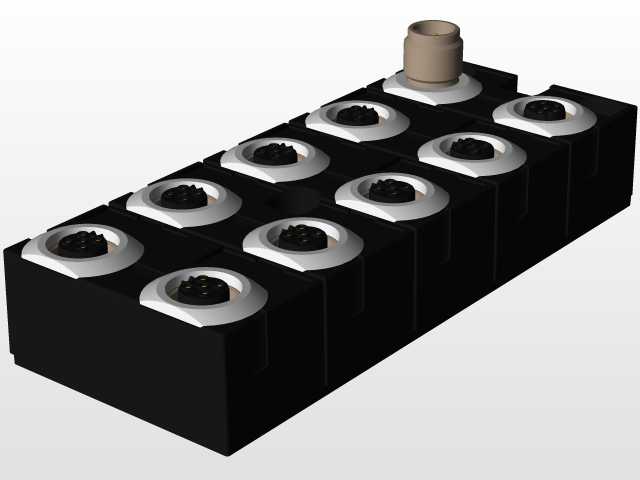

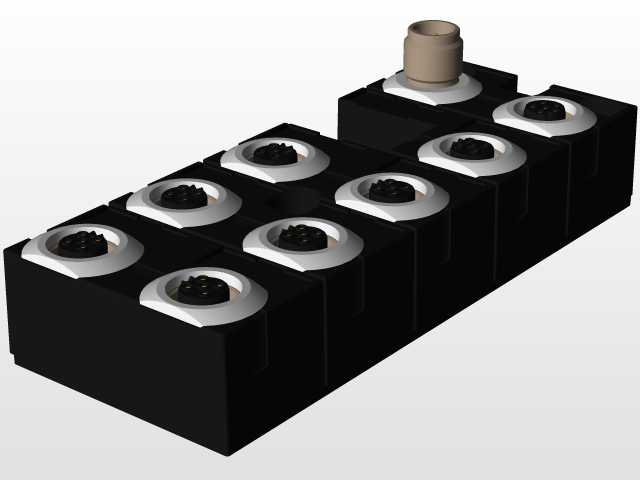

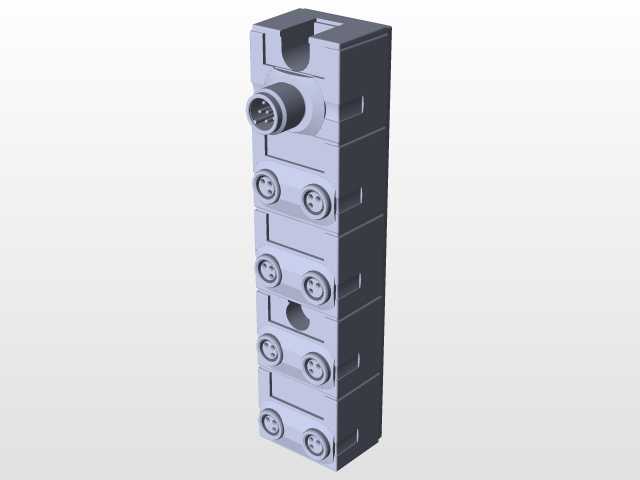

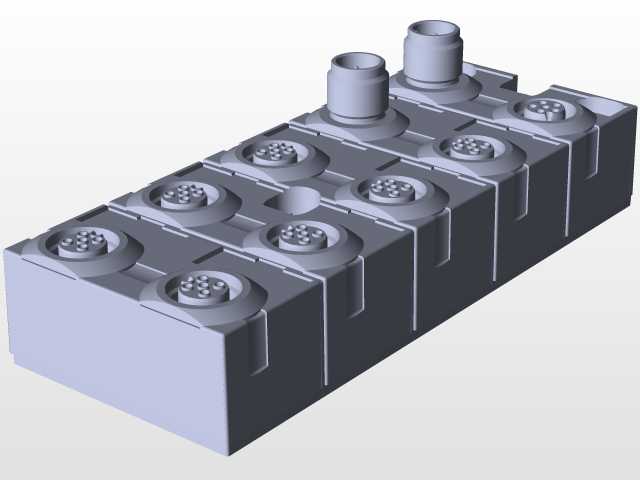

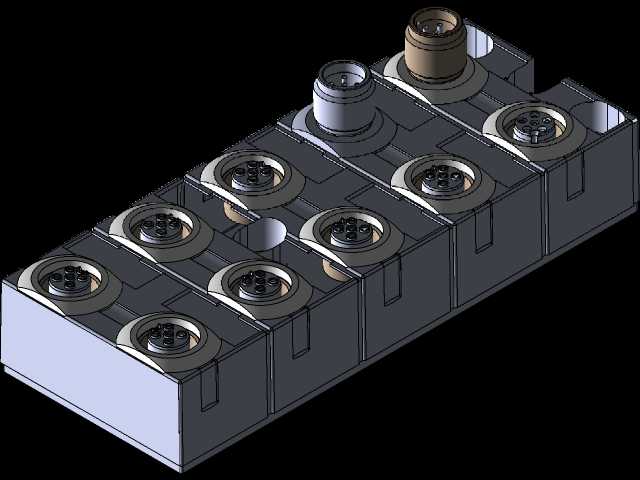

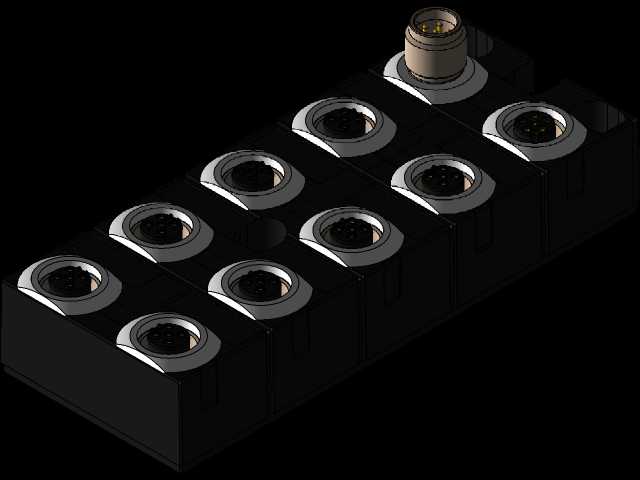

　　在自动化产线的电气布线环节，这类多接口连接模块是解决现场传感器、执行器布线杂乱问题的核心部件，常见于汽车焊装线、物流分拣线、包装设备的电气柜外部走线场景，替代传统的单根线缆直连PLC的布线方式，将分散在设备各个工位的接近开关、光电传感器、电磁阀等元件的信号线集中汇总，通过一根总线电缆接入控制系统，大幅减少现场布线的工时，同时降低后期线路排查的维护难度。从结构设计来看，该模块采用集成式底座排布，底座为硬质绝缘工程塑料材质，具备足够的结构强度支撑上部的所有接插端口，同时起到电气绝缘、防尘防溅的基础防护作用，适配车间常见的切削液飞溅、粉尘附着的工况环境。上部的接插端口采用标准化M12接口规格，每个端口都带有独立的密封结构，

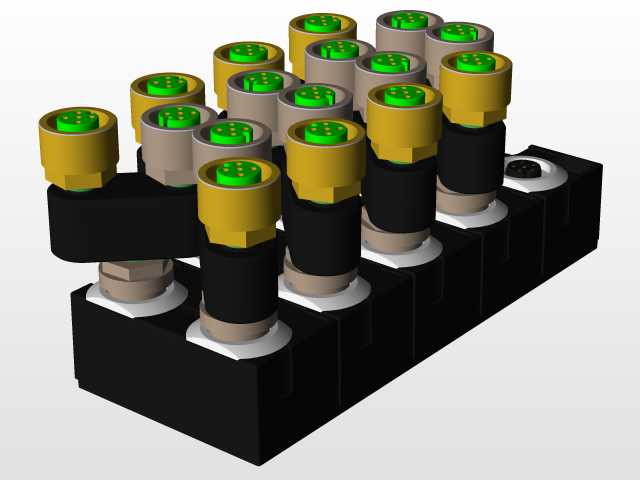

　　接插件插合后可达到IP65级别的防护能力，端口顶部的绿色标识圈用于区分信号类型，方便现场施工人员快速识别端口功能，避免接线错误。每个接口下部带有金属锁紧结构，接插件插入后可通过螺纹旋紧锁定，避免设备运行过程中因振动导致接插件松脱、信号中断的问题。模块的安装边界设计充分考虑了工业现场的安装需求，底座预留了标准的DIN导轨安装卡槽，可直接卡装在电气柜内部或者现场接线盒的标准导轨上，也支持通过螺丝直接固定在设备安装面板上，安装孔位的间距符合通用电气安装的尺寸规范，无需额外定制安装支架。模块的整体外形采用紧凑化排布设计，多端口采用错位分层布局，既保证了单位面积内的端口密度，又预留了足够的手部操作空间，

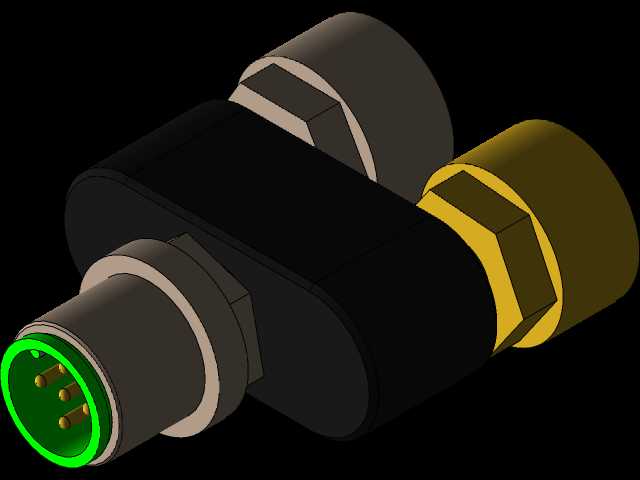

　　现场插拔接插件时不会出现相邻端口干涉的问题，每个端口的接线引脚都做了防呆设计，接插件反方向无法插入，从结构上避免接线错误。在实际选型应用中，这类模块可根据现场的信号点数选择对应端口数量的规格，不同颜色的端口环可分别对应数字量输入、数字量输出、模拟量信号等不同类型的通道，部分端口还支持带电源输出，可直接为现场的传感器提供工作电源，无需额外布置供电线缆。模块内部的电路板采用灌封处理，可抵御一定程度的振动和温湿度变化，适配工业现场-20℃到60℃的工作环境温度范围，接插件的接触件采用镀金工艺，保证长期使用后的接触可靠性，避免因接触电阻过大导致的信号衰减问题。从三维建模的角度来看，该模型完整还原了模块的所有外部结构特征，包括底座的安装卡槽、

　　每个端口的外形轮廓、锁紧螺纹结构、标识圈的细节，可直接用于自动化设备的电气布线三维仿真，在设备设计阶段提前规划模块的安装位置、走线路径，避免后期生产装配时出现线缆长度不足、安装位置干涉等问题，也可用于电气装配培训的演示模型，帮助施工人员快速理解模块的结构和接线方式。
