药物脆碎度检测用亚克力圆筒结构

　　在口服固体制剂的生产质控环节，脆碎度是衡量未包衣片剂抗磨损、抗冲击性能的核心指标，直接关联片剂在生产流转、包装运输、终端取用全流程的完整性，而亚克力圆筒正是脆碎度测试装置中直接与试样接触的核心承载部件。不同于常规金属材质的试验腔体，选用亚克力作为筒体主材，首先是匹配测试过程的可视化需求——测试过程中筒内片剂随筒体转动发生的翻滚、碰撞、摩擦状态可直接被观测，无需频繁停机开盖检查试样状态，能大幅提升平行试验的观测效率，同时亚克力材质本身的表面硬度适中，不会因为腔体硬度过高额外加剧片剂的磨损，也不会因为材质过软出现腔体自身磨屑掉落污染试样的问题，能保证测试数据的客观性。

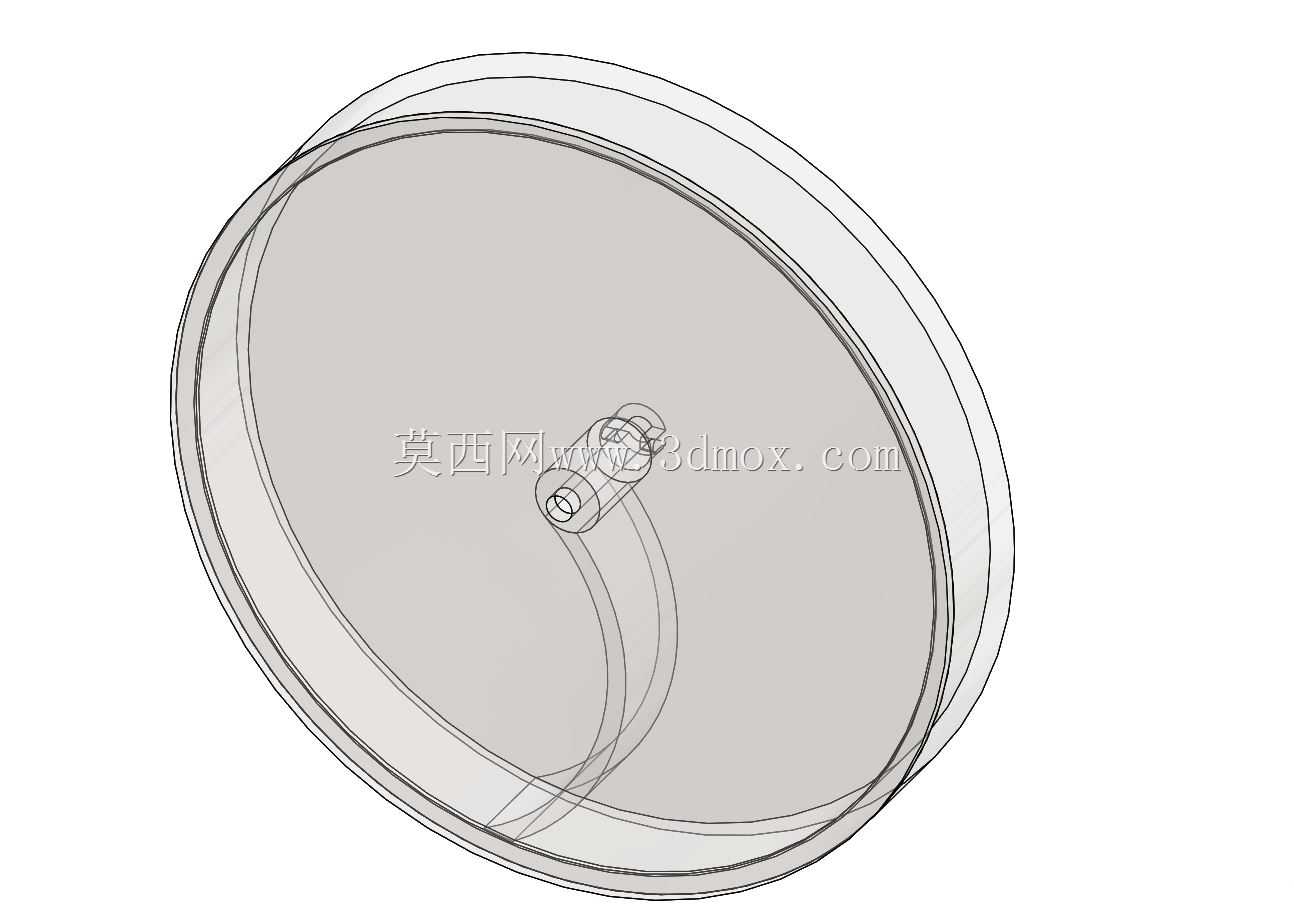

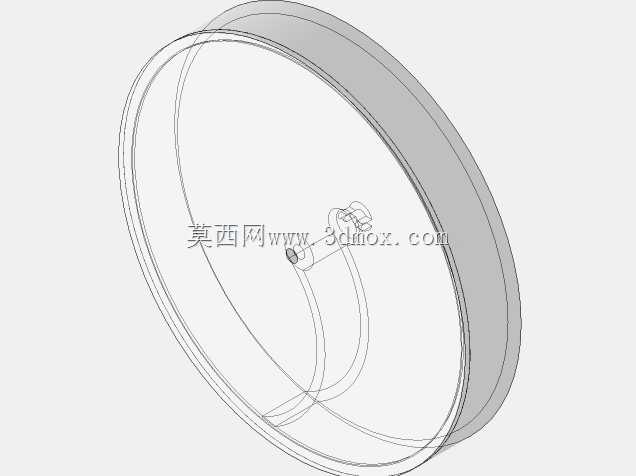

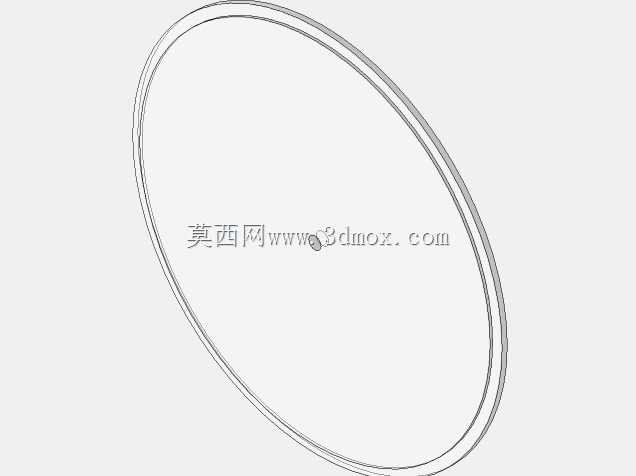

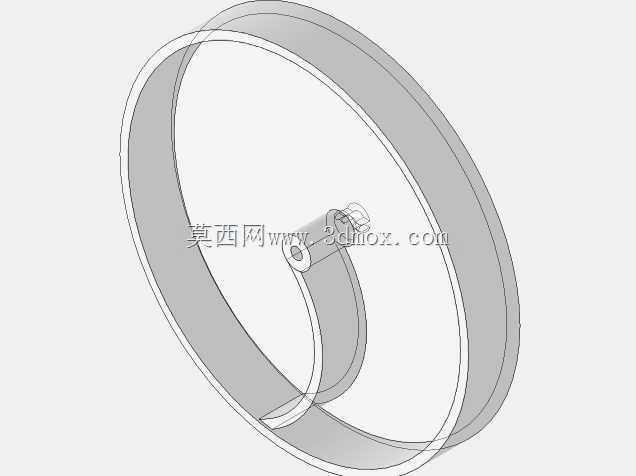

　　从结构设计逻辑来看，该圆筒采用等壁厚回转体结构，筒体两端的同轴度公差控制在0.1mm以内，避免转动过程中出现偏心抖动，保证筒内片剂的运动轨迹符合药典规定的测试运动规律；筒体一端设置有快拆式密封端盖结构，端盖与筒体的配合面做了台阶式止口设计，配合硅胶密封圈实现无间隙装配，既可以防止测试过程中细粉从接缝处漏出污染设备传动部分，也能保证快速开合完成试样装填与清理，端盖上的锁紧结构采用偏心压合设计，无需额外工具即可完成锁紧与解锁，操作力矩控制在单人单手可操作的范围内，适配实验室检测人员的日常操作习惯。筒体的驱动连接端采用一体化的轴连接结构，连接轴与筒体端盖为嵌装粘接结构，粘接面做了网纹滚花处理，保证扭矩传递过程中不会出现轴与筒体滑脱的问题，连接轴的轴径尺寸匹配主流脆碎度测试仪的驱动轴安装位，轴端设置有定位销孔，安装时只需将轴插入驱动座后穿入定位销即可完成固定，安装同轴度靠轴与安装孔的间隙配合保证，无需额外调整找正，更换不同规格筒体时的拆装时间可控制在1分钟以内。

　　从安装边界尺寸来看，筒体的外径尺寸适配常规脆碎度测试仪的腔体安装空间，转动过程中筒体外壁与设备防护罩的间隙保留有15mm以上的安全距离，不会出现转动剐蹭；筒体的内部容积满足单次测试投放若干片试样的空间需求，保证片剂在筒内有足够的翻滚下落行程，能够真实模拟运输过程中的碰撞冲击场景，筒体内壁做了镜面抛光处理，表面粗糙度达到Ra0.8，避免内壁的细微划痕卡留片剂细粉，每次测试完成后只需用无尘布擦拭即可完成清洁，无清洁死角。

　　在实际使用场景中，该亚克力圆筒不仅可用于常规素片的脆碎度测试，也可适配部分小型丸剂、颗粒剂的磨损测试，只需调整对应的转动转速与测试时长即可完成不同试样的检测；筒体的亚克力材质经过耐酒精腐蚀处理，日常清洁使用75%医用酒精擦拭不会出现表面发白、开裂的问题，长期使用的透光率保持率可达90%以上，不会因为长期老化出现透明度下降影响观测的问题。结构设计时特意规避了筒体内部的凸起、棱角结构，所有内壁衔接处均做了R3以上的圆角过渡，避免棱角部位对片剂造成非正常的磕碰，导致测试结果偏离实际工况；筒体的壁厚经过反复验证，壁厚过薄会导致转动过程中筒体出现形变，影响转动平稳性，壁厚过厚则会增加筒体自重，加大驱动电机的负载，同时提升材料成本，最终选定的壁厚值兼顾了结构刚性与自重控制，在连续8小时的转动测试中，筒体的径向跳动量不超过0.2mm，完全满足测试设备的长期运行要求。
