金属表带式穿戴传感装置结构设计

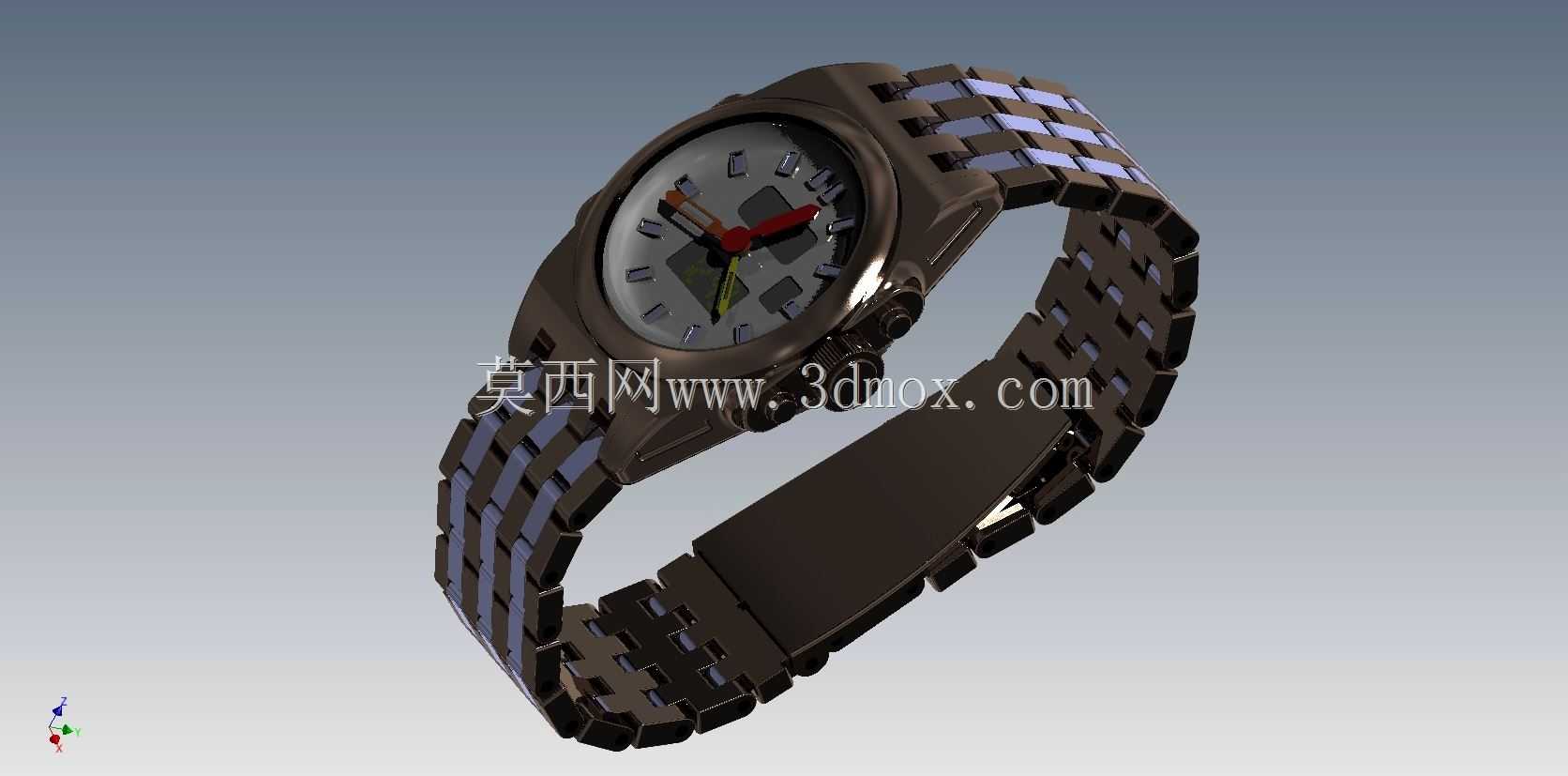

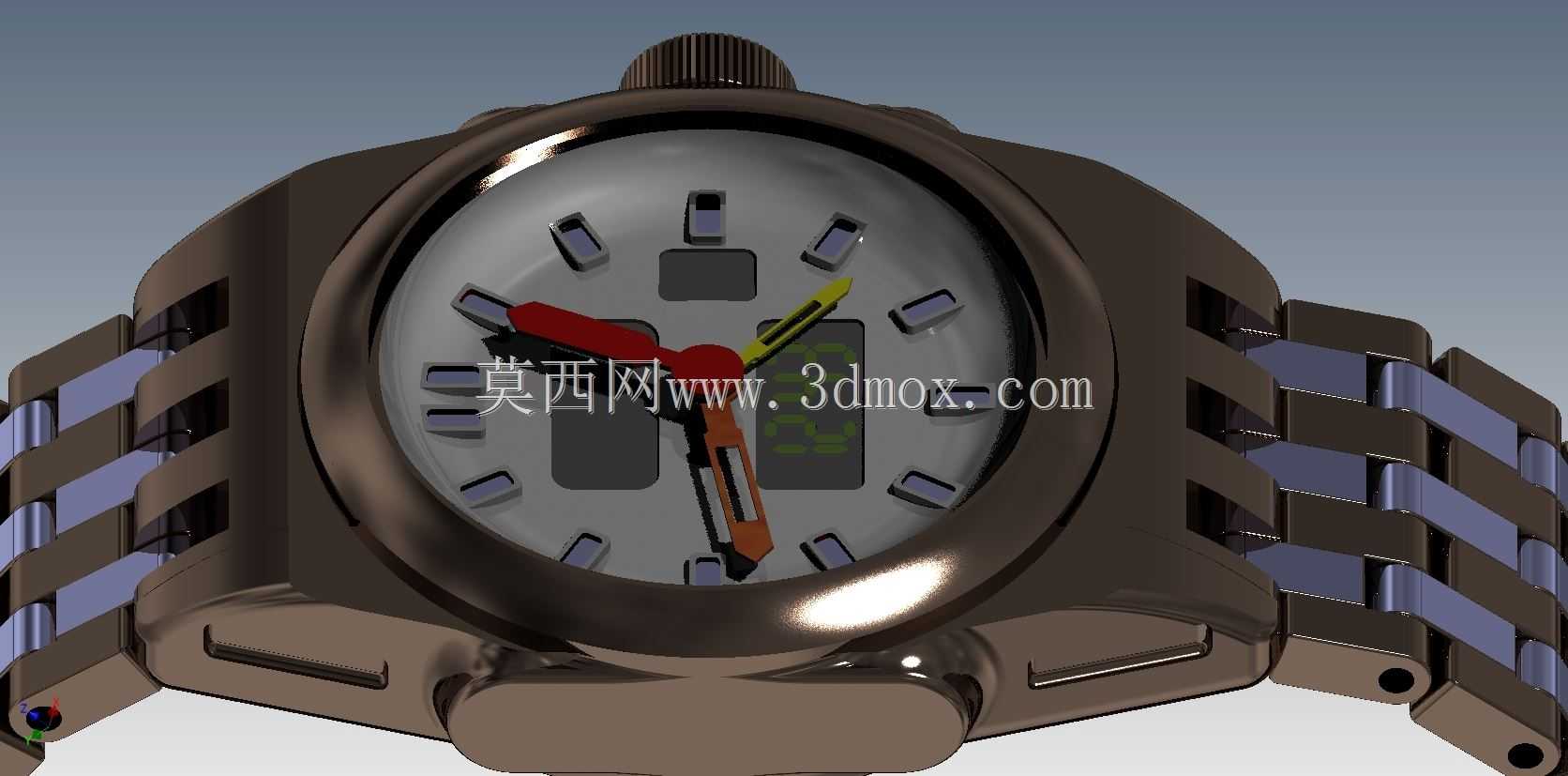

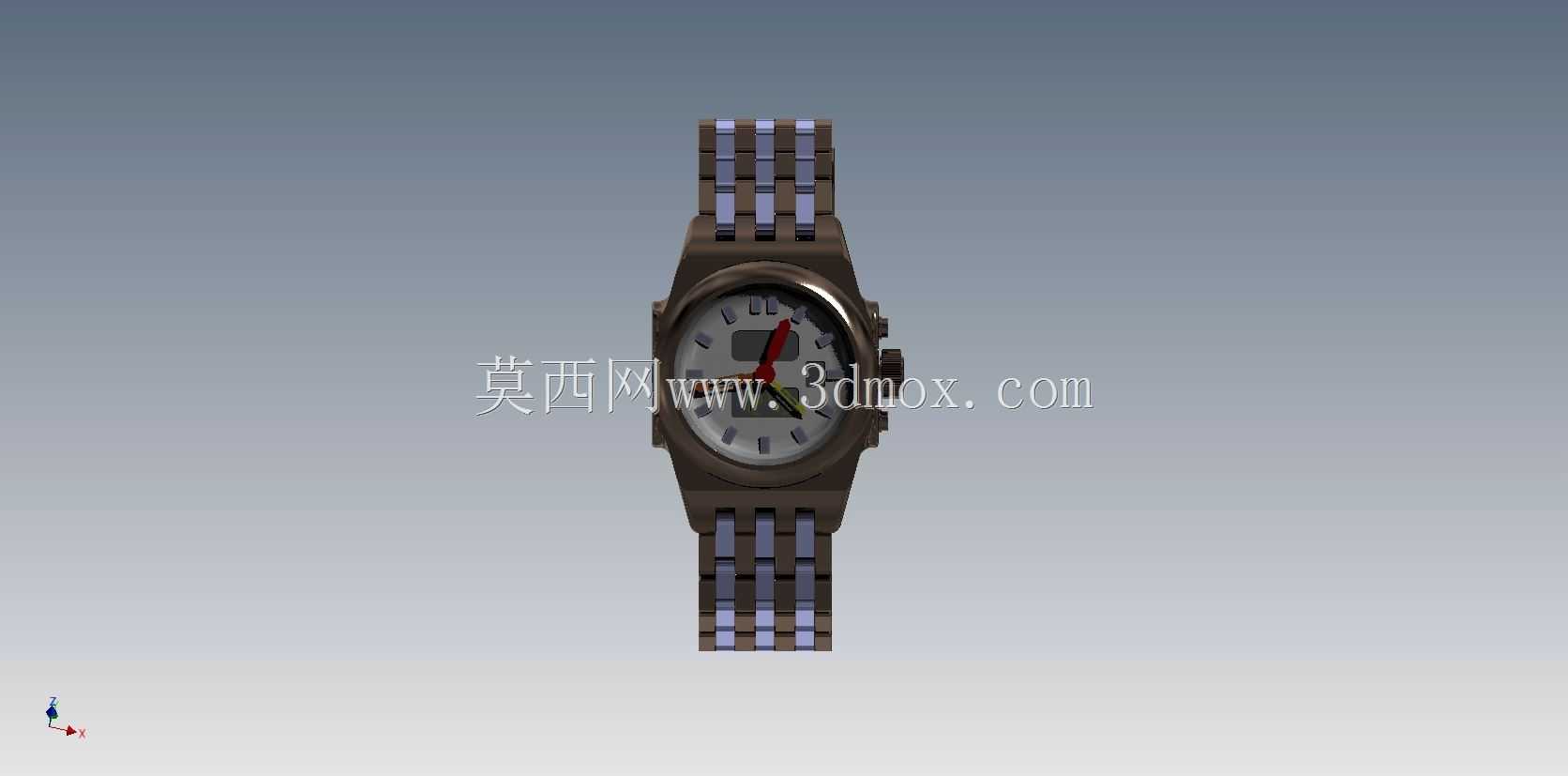

　　这款腕戴式传感装置的结构设计，首先围绕日常佩戴的贴合度展开，表带采用多节铰接式金属链节结构，每节链节之间通过微型销轴实现转动连接，相邻链节的转动角度控制在15度以内，既保证佩戴时可贴合不同粗细的腕部轮廓，又避免链节过度弯折出现夹汗毛、卡滞的问题。链节表面做了等距分布的镂空凹槽设计，一方面降低整体结构重量，减少长时间佩戴的坠重感，另一方面在凹槽内预留了传感线路的走线空间，避免线路外露被汗液腐蚀或者被外力拉扯断裂。装置的主体壳体采用一体化铣削成型的金属结构，壳体边缘做了R2.5的圆角过渡，没有尖锐棱角，避免佩戴过程中剐蹭衣物或者皮肤，壳体与表带的连接端采用嵌入式快拆轴结构，不需要额外工具就可以完成表带的拆卸更换，

　　方便后期维护或者更换不同材质的适配表带。从实际应用场景来看，这类腕戴传感装置可适配运动生理参数监测、工业作业人员姿态采集、特殊环境下的人员体征预警等场景，壳体内部预留了直径28mm、厚度8mm的圆形安装腔，可容纳传感模组、供电单元与信号传输模块，安装腔的内壁做了0.2mm的台阶定位面，方便电路板的卡装定位，不需要额外打胶就可以实现电路板的初步固定，后续通过壳体上盖的压合完成最终锁紧，装配工序简单，适合小批量组装生产。壳体的背面设计了内凹的弧形接触面，弧度贴合人体腕部的桡骨侧轮廓，接触面与皮肤之间预留了0.3mm的间隙，避免长时间佩戴导致局部皮肤闷汗，同时这个间隙也可以让光学类传感元件保持合适的检测距离，保证信号采集的稳定性。

　　在设计过程中，整体结构的防水边界做了分层处理，壳体上盖与主体之间预留了1.2mm宽的密封槽，可适配直径1mm的O型密封圈，达到日常泼溅防水的等级，表带与壳体连接的轴孔位置做了翻边挡水结构，避免水流顺着轴孔缝隙渗入壳体内部。整体结构的外形尺寸控制在42mm×36mm×10mm的范围内，表带完全展开后的总长度为220mm，可适配腕围140mm到200mm的佩戴需求，链节之间的铰接阻尼经过调校，佩戴后不会因为手臂的自然摆动出现表体旋转错位的问题，保证传感检测面始终对准预设的检测位置。结构的受力点主要集中在表带与壳体的连接位置，该位置的壁厚做了加厚处理，达到2.2mm，可承受50N的拉力不出现断裂，满足日常佩戴的拉扯强度要求，

　　链节的单个零件壁厚控制在0.8mm到1.2mm之间，在保证结构强度的同时尽可能控制整体重量，整套装载完成后的总重量不超过45g，长时间佩戴不会产生明显的异物感。在装配逻辑上，所有零件都采用无焊接的组装方式，铰接销轴采用过盈压装的方式固定在链节的轴孔内，压装力控制在80N到120N之间，既保证销轴不会在使用过程中脱出，又不会因为压装力过大导致链节出现变形卡滞。壳体侧面预留了一个2mm×5mm的按键安装位，按键采用悬臂梁式的弹性结构，按键的按压行程控制在0.4mm，按压力度在2N到3N之间，反馈清晰，不会出现误触或者按压无响应的问题。
