日常做乘用车辆底盘制动系统选型匹配时,盘式制动卡钳的三维结构参考是绕不开的环节,这套对应本田车型的制动卡钳结构,刚好覆盖了浮钳式盘刹的核心设计逻辑,能给同类型制动部件的建模、改型提供很具象的结构参照。先从实际装车场景来说,这类卡钳主要装配在乘用车辆的前轮或后轮轮端,随转向节一同固定在悬架立柱上,工作时卡钳本体沿导向销做小幅轴向浮动,配合制动盘的转动完成摩擦减速,不管是日常城市道路的频繁点刹,还是高速工况下的持续制动,这类浮钳结构都能靠更紧凑的体积、更轻的重量,兼顾制动响应速度与散热表现,相比传统鼓式制动,涉水后的制动恢复能力也更强,是当前乘用车辆制动系统的主流配置方案。从功能特性上拆解,

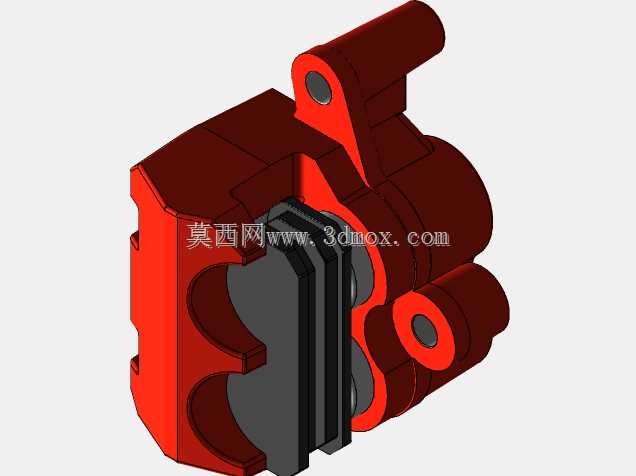

这套卡钳的核心功能是将制动管路输入的液压压力转化为摩擦片的夹紧力,模型里红色的卡钳本体集成了油缸腔体、导向销安装位、摩擦片限位槽三个核心结构区域:油缸腔体布置在卡钳的内侧,对应轮端内侧的摩擦片,制动时液压油推动内侧活塞先顶出,触碰到制动盘内侧后,卡钳本体沿导向销反向滑动,带动外侧的摩擦片压向制动盘外侧,最终实现两侧摩擦片同步夹紧制动盘的动作;导向销安装位做了带衬套的凸台结构,能保证卡钳滑动时的同轴度,避免长期使用后出现卡滞偏磨的问题;摩擦片限位槽则直接在卡钳本体上加工出卡槽,不需要额外的支架就能固定摩擦片的径向位置,减少了装配零件数量,也降低了后期维护的复杂度。再说到设计思路层面,这套卡钳的建模完全遵循实际装车的装配边界来做:
首先是卡钳的整体轮廓做了避让设计,对应轮辋内侧的空间做了圆弧收边,避免转向时卡钳与轮辐发生干涉;油缸的直径参数匹配本田对应车型的制动总泵输出压力,能保证在常规制动踏板力下提供足够的夹紧力,同时不会因为制动力过大导致车轮过早抱死;摩擦片的摩擦面面积也做了匹配,既保证足够的摩擦接触面积提升制动效能,又不会因为面积过大导致制动盘散热不畅出现热衰减;卡钳上的放气螺钉布置在油缸腔体的最高位置,方便装配和维护时排出管路内的空气,避免气阻导致制动踏板发软。从安装边界来看,这套卡钳的两个安装凸台孔位间距对应本田车型转向节上的安装点坐标,安装面的平面度公差控制在0.05mm以内,保证装配后卡钳与制动盘的端面跳动量符合要求;
卡钳的整体轴向厚度预留了摩擦片磨损后的补偿行程,摩擦片磨损到极限厚度时,活塞的伸出量也不会超过密封圈的补偿范围,不需要频繁调整制动间隙;进油口的位置布置在卡钳内侧靠上的区域,避开了行驶过程中路面飞溅的泥水直接冲刷,也方便制动管路的走线固定,避免管路与周边悬架部件发生运动干涉。做这类制动部件的三维建模时,最容易忽略的就是运动间隙的预留,比如卡钳浮动时的轴向行程空间、摩擦片与制动盘之间的初始间隙、活塞与油缸之间的密封圈槽尺寸,这些细节在这套模型里都做了准确的还原,不管是用来做制动系统的运动仿真,还是做卡钳改型的结构参考,都能直接对应实际工程需求,不需要再额外调整核心结构的尺寸比例。另外卡钳本体的加强筋布置也很有参考价值,在油缸外侧和安装凸台的连接位置做了斜向加强筋,既提升了卡钳本体在高压制动下的结构强度,避免油缸受力变形导致漏油,又不会过多增加卡钳的整体重量,符合底盘部件轻量化的设计趋势。
