插装式扁线共模扼流圈结构设计

　　在开关电源、伺服驱动、工业通讯接口这类存在高频共模干扰的电路场景中，共模扼流圈是抑制线路传导干扰的核心被动元件，这款扁线结构的共模扼流圈，正是针对大电流、高密度安装场景优化的结构方案。不同于传统圆线绕制的扼流圈，该产品采用扁铜带作为绕组导体，相同绕组匝数下，扁线的槽满率可比圆线提升30%以上，在有限的磁芯窗口空间内可以实现更大的导体截面积，有效降低绕组直流电阻，减少大电流工况下的绕组铜损，避免长时间工作时的温升过高问题，适配10A以上的大电流供电回路使用。

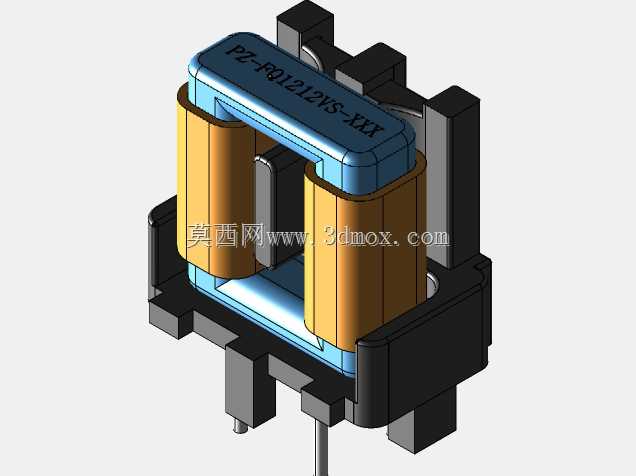

　　磁芯部分采用高导锰锌铁氧体材质的闭合口字型结构，两个绕组分别对称绕制在磁芯的两个边柱上，绕组绕向保持一致，当电路中传输差模信号时，两个绕组产生的磁通在磁芯内相互抵消，磁芯不会出现饱和，对差模信号几乎无衰减；而共模干扰电流流过时，两个绕组产生的磁通同向叠加，呈现很高的感抗，从而实现对共模噪声的有效抑制，可覆盖150kHz到30MHz的常用传导干扰频段。结构设计上，绕组与磁芯之间设置了绝缘骨架，骨架采用耐高温阻燃PBT材质注塑成型，既承担绕组的定位支撑作用，也实现绕组与磁芯、绕组与安装底板之间的电气绝缘，绝缘等级满足Class B要求，可适配多数工业电子设备的安规要求。

　　骨架底部集成了直插式安装引脚，引脚采用镀锡铜材质，位置尺寸符合标准PCB插装孔位的间距要求，安装时可直接插入PCB对应孔位完成波峰焊固定，不需要额外的固定结构，适配自动化插装生产线的装配工艺，能有效提升整机装配效率。磁芯与骨架的配合处设置了定位卡槽，磁芯装配后可通过卡扣结构完成预固定，后续浸漆工序后可实现磁芯与骨架的牢固结合，避免运输、使用过程中磁芯出现移位导致的电感参数偏移。外形边界上，该扼流圈整体为方正结构，最大外轮廓尺寸适配常规PCB板上的元件安装间距，底部引脚伸出长度满足波峰焊的吃锡深度要求，顶部磁芯与上方壳体的安全距离符合安规爬电距离要求，不会出现与周边元件、外壳的电气间隙不足问题。

　　在实际选型应用中，该结构的扼流圈可用于光伏逆变器的交流输出侧、伺服驱动器的电源输入端口、工业以太网交换机的供电回路，也可用于家电产品的电源输入端，替代传统圆线扼流圈时，可在相同滤波性能要求下缩小元件占用的PCB面积，或者在相同安装空间下提升额定电流等级。建模过程中，绕组部分按照扁线实际绕制的层叠结构还原，没有采用简化的圆柱体替代，准确还原了扁线绕制后的转角弧度、层间间隙，骨架的卡扣、引脚定位槽、磁芯安装位都按照实际注塑件的拔模角度做了细节处理，磁芯的拼接缝隙也做了符合实际工艺的预留，可直接用于整机设备的PCB布局干涉检查、结构装配模拟，也可作为同类元件设计的参考结构，帮助结构工程师快速完成元件选型的空间校核，避免实际打样时出现元件与周边结构干涉、安装孔位不匹配的问题。
