扁平线共模扼流圈电感结构设计

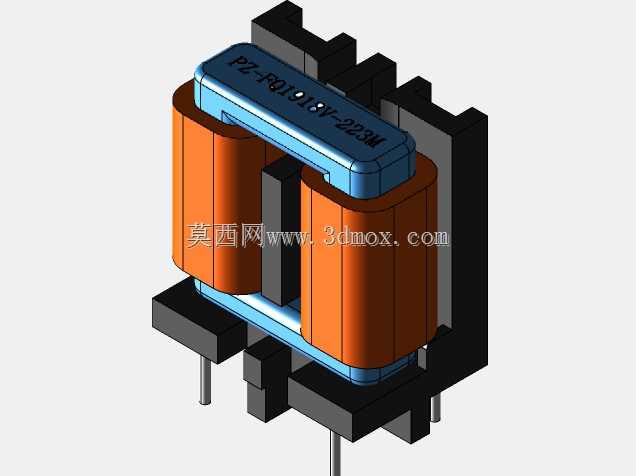

　　从结构设计来看，这款扼流圈采用双槽立式骨架，将两组绕组分别隔离在两个独立绕线槽内，从物理层面拉大绕组间的耦合距离，进一步降低差模寄生电容，骨架采用耐高温的玻纤增强PBT材质，满足波峰焊、回流焊过程中的高温耐受要求，不会出现焊接受热变形导致引脚偏移的问题。磁芯部分采用高初始磁导率的锰锌铁氧体材质，闭合磁路结构能保证足够的共模电感量，同时在磁芯与骨架的配合位置预留了0.05mm的装配公差带，既方便生产过程中的磁芯组装，又能避免磁芯受外力挤压出现暗裂导致电感量衰减。在开关电源、伺服驱动、新能源车载充电机这类高频工作的电力电子设备里，共模干扰的抑制一直是EMC整改环节绕不开的核心问题，这款扁线结构的共模扼流圈，正是针对大电流工况下的共模噪声滤除需求设计的磁性元件。不同于传统圆线绕制的共模电感，这款产品采用扁平漆包线绕制绕组，单匝导体的截面积更大，在相同窗口占用率下能承载更高的工作电流，同时扁线的紧密排布方式能有效降低绕组间的分布电容，拓宽高频噪声的抑制频段，避免传统圆线电感在MHz频段滤波效果骤降的问题。

　　引脚部分采用直插式设计，引脚直径与标准PCB安装孔匹配，引脚伸出骨架底部的长度经过严格控制，既能保证焊接时的透锡可靠性，又不会出现引脚过长导致焊接后与周边元件干涉的问题，安装时的引脚跨距符合通用插装元件的布局规范，能直接适配多数电源板的现成焊盘位置，不需要额外调整PCB布局。在实际应用场景中，这类扁线共模扼流圈通常布置在设备电源输入端口的整流桥之后，与X电容、Y电容组成二级EMI滤波网络，一方面滤除电网侧传入设备内部的共模干扰，避免电网噪声影响设备内部控制电路的稳定运行，另一方面阻隔设备内部开关器件工作产生的高频共模噪声反向串入电网，满足各类电子设备的电磁兼容强制认证要求。

　　设计这类电感结构时，需要重点平衡几个核心参数：首先是绕组的匝数与磁芯有效截面积的匹配，要保证在额定工作电流下磁芯不会出现饱和，避免大电流工况下电感量跌落导致滤波失效；其次是扁线的绕制张力控制，张力过大会导致漆包线绝缘层破损出现匝间短路，张力过小则会导致绕组松散，整体外形尺寸超差无法装入预设的安装空间；另外磁芯对接面的气隙控制也十分关键，共模扼流圈不需要刻意预留大气隙，但磁芯接触面的平整度要足够，否则会导致磁路磁阻过大，实际电感量与设计值出现明显偏差。

　　从安装边界来看，这款扼流圈的整体外形为立式长方体结构，顶部的磁芯固定盖与绕组之间预留了安全绝缘距离，安装时在PCB上对应的投影区域内不能布置高度超过2mm的贴片元件，避免元件与电感本体出现安全距离不足的问题，同时引脚的焊接温度需要控制在标准波峰焊温度曲线范围内，防止高温传导至骨架导致绕组固定失效。不同于贴片类小功率共模电感，这种插装式扁线结构的扼流圈更适合功率等级在1kW到5kW之间的电力电子设备，在伺服驱动器的电源输入端口、光伏逆变器的直流侧滤波、工业PLC的供电回路中都能看到这类结构的应用，其扁线绕组的散热性能也优于同电流等级的圆线电感，长时间满负荷工作时绕组的温升更低，能有效提升设备的长期运行可靠性。在三维建模过程中，这类元件的建模需要重点还原骨架的卡槽结构、绕组的排布层次、磁芯的配合台阶以及引脚的位置度，因为在做PCB整机结构装配校验时，电感的实际外形尺寸、引脚位置、本体高度都是干涉检查的核心项，如果模型的尺寸偏差过大，会导致实际生产时出现元件装不进去、与周边结构件磕碰的问题，建模时还要注意还原磁芯顶部的标识区域位置，方便后续生产过程中的丝印标识对齐，避免出现标识方向装反的问题。
