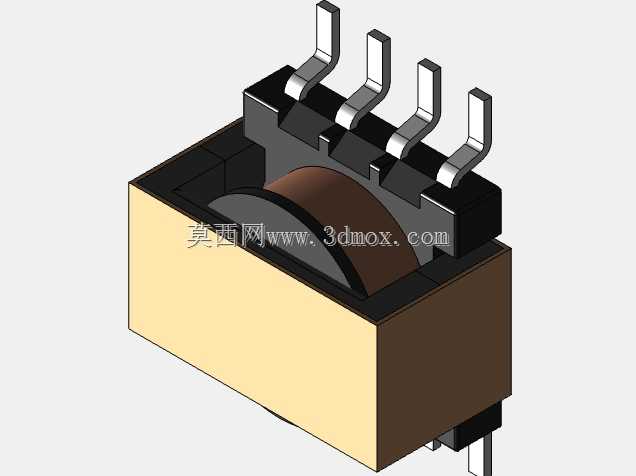

贴片式ER9.5高频电子变压器结构设计

　　这款贴片式ER9.5磁芯结构的变压器，是面向高密度表面贴装生产线开发的小型化电源磁件，目前在小功率通讯终端、便携消费电子、工业控制板卡的隔离电源模块中应用极广，尤其是板上空间极度受限的4G通讯模组、小型传感节点供电回路里，这类表贴变压器能替代传统插针式器件，大幅压缩PCB板面占用，同时匹配回流焊工艺的全自动化生产要求，省去人工插装的工序成本。从实际功能来看，该器件主要承担高频开关电源回路的电气隔离、电压幅值变换、阻抗匹配作用，工作频段覆盖几十kHz到数百kHz的常规开关电源频率范围，ER型磁芯的窗口结构相比同尺寸EE型磁芯拥有更规整的绕组排布空间，能在有限的磁芯体积内兼顾绕组载流能力与漏感控制要求，适配反激、正激等多种小功率开关拓扑的使用需求。设计过程中首先要匹配SMT产线的安装公差要求，四个引出焊端采用折弯成型的金属引脚结构，引脚共面度控制在0.1mm以内，避免回流焊过程中出现虚焊、立碑等工艺缺陷，焊端的伸出长度与宽度严格对应PCB焊盘的标准设计尺寸，引脚根部做了限位凸台结构，贴装时器件可以通过凸台与PCB板面形成固定的安装间隙，既保证焊锡爬升的合理高度，也能避免焊接热量直接传导至磁芯与绕组造成绝缘层损伤。

　　磁芯部分采用ER9.5标准规格的铁氧体磁片拼接结构，磁芯结合面做了精密研磨处理，将气隙误差控制在极小范围内，保证批量生产时电感参数的一致性，外围包裹的绝缘基座采用耐高温工程塑料注塑成型，能够承受回流焊阶段的峰值温度而不变形，基座上设计的绕组挡墙结构可以将初次级绕组进行物理分隔，满足安规标准中对于电气间隙与爬电距离的要求，无需额外增加绝缘挡片就能实现初次级之间的基础隔离耐压。

　　绕组区域的设计充分利用了ER磁芯的窗口空间，采用多层绕制结构时会在层间设置耐高温绝缘薄膜，避免绕组层间击穿，绕组引出端直接与金属焊端通过压接或者焊接方式固定，连接位置做了应力释放结构，能够承受PCB板弯折、温度循环过程中产生的机械应力，避免引脚与绕组连接位置出现断裂。从安装边界来看，该器件的整体高度控制在极低水平，能够适配板上空间高度受限的薄型设备内部安装要求，器件本体的长宽尺寸严格对应9.5规格磁芯的标准占位，周边不需要预留额外的人工操作空间，完全适配高速贴片机的吸嘴取料尺寸，器件顶部的平整平面可以直接供贴片机吸嘴真空吸附，不需要额外增加贴装载带的定位结构。

　　在实际选型应用中，这类表贴变压器不需要在PCB上开设插装通孔，能够简化PCB的布线设计，板面的正反面都可以排布其他元器件，进一步提升板面的利用率，磁芯外围的包覆结构既可以起到磁屏蔽作用，降低变压器工作时的漏磁对周边敏感器件的干扰，也能对内部绕组形成物理防护，避免生产组装过程中磕碰造成绕组损伤。设计时还充分考虑了量产的工艺可行性，所有结构件都采用适配大批量注塑、冲压工艺的结构设计，没有复杂的异形曲面或者难以脱模的结构，磁芯组装、绕组绕制、引脚装配都可以通过自动化设备完成，能够有效控制批量生产的成本与参数一致性，引脚的镀层采用适合无铅焊接的合金镀层，兼容当前主流的无铅回流焊工艺要求，符合电子制造行业的环保规范。
