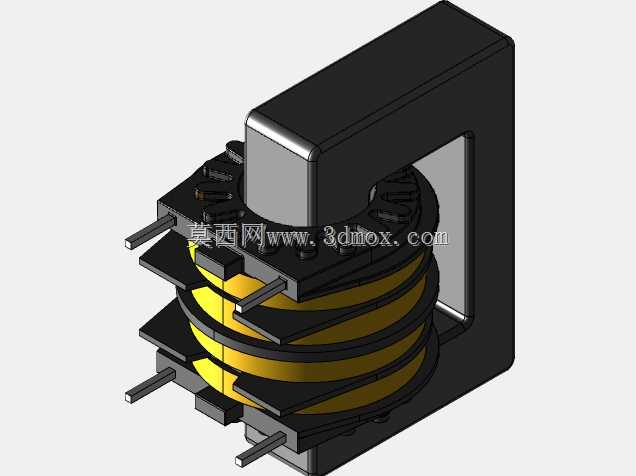

PZ-UT32V共模扼流滤波组件结构设计

在开关电源、工业控制板卡、通讯接口电路的电磁兼容设计环节，共模扼流器件始终是抑制传导类共模干扰的核心被动元件，本次呈现的PZ-UT32V结构设计，完全围绕板载直插安装场景的实际需求展开，从磁路结构到引脚布局都经过多轮工程验证调整。不同于常规小信号滤波电感的设计逻辑，这款扼流圈采用U型高导锰锌铁氧体磁芯搭配分段式绕制骨架，磁芯闭合面做了精密研磨处理，将气隙控制在微米级，既保证初始磁导率满足低频共模干扰的抑制需求，又避免大电流工况下出现磁饱和导致滤波效能骤降的问题。绕组分上下两层对称排布在骨架的隔离槽内，两组绕组匝数完全一致、绕向相反，正常传输差模信号时产生的磁通能够相互抵消，不会对工作信号造成额外衰减，而当线路上出现共模干扰电流时，两组绕组产生的磁通同向叠加，呈现高阻抗特性，将干扰能量转化为热能耗散，实现对共模噪声的有效阻断。

从安装边界来看，这款器件采用直插式引脚设计，引脚间距严格匹配通用PCB板的孔位排布规范，引脚伸出骨架底部的长度经过精确计算，既能够保证波峰焊工序中焊锡充分浸润引脚形成可靠焊点，又不会因引脚过长导致焊接后余留过多，在高密度板卡上触碰相邻元器件造成短路风险。骨架本体采用耐高温阻燃PBT材质注塑成型，绕线槽之间设置了加高的隔离挡墙，满足安规设计中初级次级回路的电气间隙要求，无需额外增加绝缘隔片就能满足多数工业级设备的耐压测试标准。磁芯与骨架的配合位置设计了定位卡扣结构，组装时无需额外点胶固定就能保证磁芯与骨架的相对位置精度，避免生产过程中磁芯移位导致的电感量离散性过大问题，同时也能提升器件在振动工况下的结构可靠性，适配车载、工业现场等存在持续振动的使用场景。

在实际电路应用中，这款扼流圈通常布置在电源输入端口的整流桥之后、滤波电容之前，或是通讯接口的防护电路末端，针对150kHz到30MHz频段的共模传导噪声有显著抑制效果，能够帮助设备轻松通过EMC测试中的传导发射、辐射发射相关项目。设计过程中针对绕组的排布做了多轮仿真验证，将绕组间的寄生电容控制在极低水平，避免高频段因寄生电容导致滤波阻抗下降的问题，拓宽了有效滤波的频段范围。磁芯外围没有额外设置金属屏蔽罩，依靠闭合磁路本身的漏磁控制能力，就能将对外的漏磁辐射控制在安全范围内，不会对周边的敏感器件如霍尔传感器、高精度运放等造成磁干扰，同时也压缩了器件整体的外形尺寸，在板卡上占用的安装空间远低于同参数规格的带屏蔽罩扼流圈，更适合高密度安装的紧凑型设备使用。

引脚的排布采用对称式设计，六个引脚分两排平行布置，每排三个引脚分别对应绕组的输入端、输出端以及骨架的固定支撑位，其中固定支撑位不接入电气回路，焊接后能够进一步提升器件与PCB板的连接强度，在设备受到外力冲击时避免引脚受力变形导致的开焊问题。绕组外层包裹了耐高温绝缘胶带，经过真空浸漆处理，不仅能够固定绕组线匝避免长期使用后出现线匝松散，还能提升绕组的防潮、耐盐雾能力，在潮湿、多粉尘的工业现场环境下也能长期稳定工作。整体结构没有采用复杂的组装工序，所有零部件都适配自动化产线的组装流程，磁芯装配、绕组绕制、引脚焊接都可以通过自动化设备完成，能够有效控制批量生产的一致性，降低生产过程中的人工成本与不良率。
