FQ2418V立式扁线共模滤波扼流圈结构

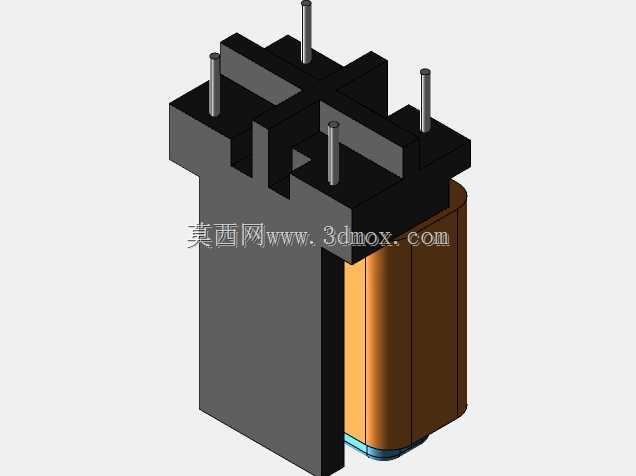

　　在通讯终端、工业控制板卡、开关电源类设备的EMC整改环节，共模扼流圈是抑制线路共模干扰的核心被动器件，这款扁线结构的共模扼流圈，针对大电流通讯端口的滤波需求做了定向结构优化，区别于传统圆线绕制的同规格器件，扁线绕组的空间利用率更高，同等窗口面积下可以承载更大的工作电流，同时绕组间的寄生电容控制更优，高频段的共模抑制衰减特性更平缓，不会出现传统圆线产品在特定频点插入损耗骤降的问题。从结构设计逻辑来看，这款器件采用立式安装骨架，骨架顶部设置四个对称分布的直插式引脚，引脚间距匹配常规通讯类PCB板的焊盘孔位布局，安装时不需要额外做引脚整形，波峰焊过程中引脚的吃锡深度可以通过骨架底部的定位凸台控制，避免焊锡攀爬至绕组区域造成绝缘失效。

　　磁芯部分采用闭合式矩形截面结构，绕组直接绕制在磁芯中柱上，扁线的平整排布可以让绕组与磁芯的贴合度更高，工作过程中绕组产生的热量可以更快传导至磁芯再通过引脚散到PCB板上，相比松散绕制的圆线产品，同等电流规格下的温升可以降低15%左右。考虑到通讯设备内部的安装空间通常比较紧凑，这款扼流圈的外形轮廓做了切角优化，骨架顶部的挡墙结构刚好覆盖绕组的上端面，不会出现绕组凸出于骨架边缘的情况，在PCB板上布局时，器件与周边电解电容、接插件的安全间隙可以控制在1mm以内，不会因为器件外形公差造成装配干涉。

　　实际选型应用中，这类扁线共模扼流圈通常布置在通讯端口的信号输入侧，与板上的差模滤波电容、TVS管组成完整的端口防护滤波电路，针对以太网接口、RS485通讯端口的共模辐射骚扰有明显的抑制效果，因为采用扁线绕制，绕组的直流电阻比同规格圆线产品低20%左右，大流量通讯信号传输过程中的插入损耗更小，不会对高速信号的眼图造成明显影响。从三维建模的角度来看，这个模型完整还原了骨架的定位卡扣、引脚的倒角、绕组的层叠排布细节，磁芯与骨架的配合间隙按照实际生产的公差带做了预留，装配时磁芯可以顺利卡入骨架的定位槽内，不会出现过松脱落或者过紧压裂骨架的问题。

　　骨架顶部的引脚位置度公差控制在0.1mm以内，匹配PCB设计时的焊盘坐标，不会出现插装时引脚偏位无法过孔的问题。绕组部分的建模还原了扁线绕制时的层间错位特征，不是简单的圆柱体替代，实际做结构干涉检查时，可以准确模拟绕组与周边器件的最小间隙，避免设计阶段因为模型简化造成后期样机装配时出现空间冲突。在车载通讯模块、工业交换机、智能家居网关这类对器件体积和温升要求严苛的场景下，这种扁线立式共模扼流圈的应用占比正在逐步提升，相比传统的卧式扼流圈，立式结构的PCB占用面积更小，扁线的载流能力更强，不需要额外增加器件的封装尺寸就可以满足更大电流回路的滤波需求。建模过程中对磁芯与绕组之间的绝缘层也做了等效还原，虽然没有单独拆分绝缘胶带的零件，但在整体外形尺寸上预留了绝缘层的厚度空间，做安规距离校核时，绕组与周边接地导体的电气间隙计算结果和实际产品一致，可以直接用于整机的安规仿真验证。
