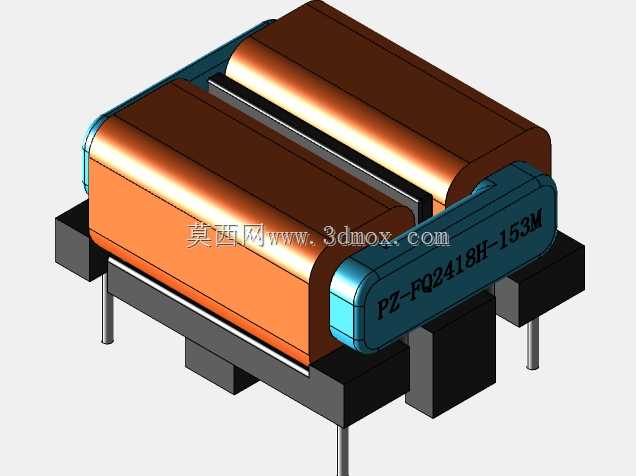

贴片式扁线共模扼流圈结构三维设计

在开关电源、伺服驱动、工业通讯总线这类存在高频共模干扰的电路场景中，共模扼流圈是抑制线路共模噪声、保障信号传输稳定性与设备EMC性能的核心被动元件，这款扁线结构的共模扼流圈，正是针对大电流、低直流电阻需求的电路场景开发的结构方案。从实际电路应用来看，这类扼流圈通常串联在电源输入端口或者差分信号传输线路上，利用共模电流在两个同向绕制绕组中产生的同向磁场叠加高阻抗，阻碍共模干扰信号的传输，而对于正常工作的差模信号，两个绕组产生的磁场反向抵消，不会对正常工作电流产生额外的损耗，相比传统圆线绕制的同规格扼流圈，扁线绕组的槽满率更高，相同磁芯窗口下可以实现更大的导体截面积，有效降低绕组的直流电阻，减少大电流工况下的绕组发热，适配更高功率密度的电源与驱动设备设计需求。

从结构设计思路来看，这款扼流圈采用双槽卧式磁芯结构，两个绕组分别独立绕制在磁芯的两个平行槽位内，绕组之间通过磁芯中柱实现磁耦合，既保证了共模抑制所需的耦合系数，又能通过槽位的物理分隔降低绕组间的分布电容，拓宽扼流圈的有效干扰抑制频段，避免高频段因分布电容导致的滤波性能衰减。磁芯端部设置了一体式的绝缘挡墙结构，绕组出线端直接从挡墙预设的引脚槽引出，连接到底部的直插式引脚上，引脚采用标准间距设计，适配常规PCB板的孔位布局，不需要额外定制安装孔位，能直接兼容现有同封装规格扼流圈的PCB Layout设计，降低选型替换的设计成本。

在安装边界与尺寸适配层面，这款扼流圈采用卧式直插安装结构，整体高度控制在常规板载功率元件的高度范围内，不会在设备内部形成过高的元件凸起，适配薄型化电源模块、紧凑型驱动板的内部空间布局要求；底部引脚伸出长度符合波峰焊工艺的标准要求，焊接时引脚与PCB焊盘的接触长度足够，能保证焊接可靠性，同时引脚的位置度公差控制在常规插装元件的允许范围内，适配自动化插件设备的上料与插装精度要求，不需要额外调整插件机的定位参数。磁芯与绕组外部的绝缘包覆层采用耐温绝缘材料，既可以保护绕组在生产周转、插件焊接过程中不受机械损伤，也能满足安规标准中绕组与磁芯、绕组与周边元件的电气绝缘距离要求，在引脚与磁芯的衔接位置，绝缘层延伸到引脚根部，避免焊接过程中焊锡沿引脚爬升导致的绝缘距离不足问题。

从实际选型适配的角度，这类扁线共模扼流圈特别适合应用在输出电流较大的AC-DC电源模块、变频器输入滤波端口、工业以太网总线接口等场景，相比传统圆线产品，在相同的安装 footprint 下可以承载更大的工作电流，同时保持更低的温升，在设备满负载长期运行的工况下，绕组的温升控制在绝缘材料允许的温度范围内，不会出现因过热导致的绝缘老化、磁芯性能衰减问题。在三维建模过程中，结构设计充分考虑了生产工艺的可行性：绕组的绕制路径符合扁线绕制设备的走线路径，不会出现过小的弯折半径导致扁线漆膜破损；磁芯的拼接结构采用常规的磁芯组装公差，不需要额外的高精度加工就能保证组装后的磁芯气隙一致性，保障电感参数的批量稳定性；底部的安装座与磁芯的配合尺寸预留了粘接剂的填充间隙，组装时可以通过结构定位保证磁芯与底座的相对位置精度，避免组装偏移导致的引脚位置度超差。

在电路布局的空间避让层面，这款扼流圈的顶部与侧面都预留了足够的安规距离，当周边布置其他高压元件时，不需要额外增加绝缘片就能满足安规的爬电距离要求，绕组的出线端没有尖锐的凸起，不会在组装过程中划伤周边的导线或者其他元件的绝缘层。对于结构设计工程师而言，在进行板卡布局时，可以直接参考该模型的外形尺寸进行空间预留，不需要额外考虑元件的安装公差带来的空间干涉问题，模型的安装孔位、引脚位置都与实际量产元件的尺寸保持一致，导入PCB结构设计文件后可以直接用于干涉检查、布局验证，减少样机试制阶段因元件尺寸不符导致的改版问题。
