贴片式EP5推挽变压器结构设计

在高密度板载电源设计场景中，贴片式磁性元件的选型与结构适配直接决定了电源模块的功率密度与生产良率，这款EP5推挽变压器正是针对小功率推挽拓扑电源场景开发的表贴磁性元件，广泛适配隔离型DC-DC转换、通讯接口隔离供电、工业传感模块前端电源等对安装高度、贴装效率有严格要求的电路场景。从实际电路功能来看，该器件承担推挽拓扑中能量耦合、电压变换、输入输出电气隔离的核心作用，相比传统直插式同规格变压器，其表贴结构可完全适配SMT回流焊生产流程，无需额外手工插装工序，能有效提升整板组装效率，降低通孔加工带来的PCB布线面积占用。

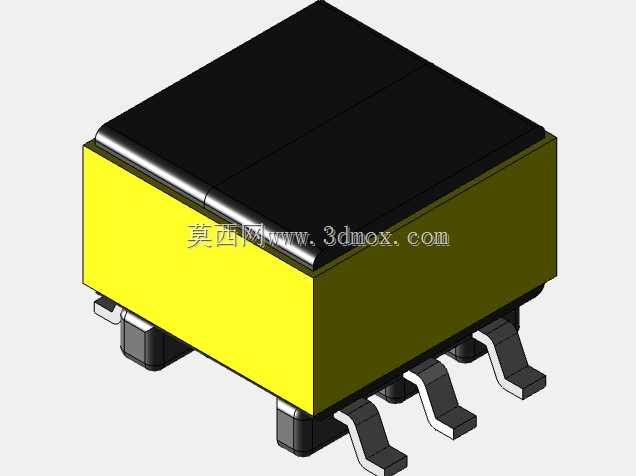

设计层面，这款变压器采用EP型磁芯结构，EP磁芯的中柱为圆形截面，相比同尺寸EE型磁芯，绕组绕制空间利用率更高，磁路闭合后的漏磁更小，能有效降低推挽拓扑工作时的漏感尖峰，减少开关管的电压应力。磁芯外部采用黑色阻燃环氧包封，侧面磁芯侧部做黄色绝缘涂覆处理，包封层既可以固定磁芯与绕组的相对位置，避免生产运输过程中磁芯错位导致电感量偏移，也能提升绕组与外部金属部件的绝缘耐压等级，满足板级安规绝缘要求。引脚采用鸥翼型表贴引脚设计，引脚共面度经过严格管控，可适配常规0.8mm厚度PCB的焊盘设计，回流焊过程中引脚的形变余量可抵消部分热应力，避免虚焊、引脚脱落等贴装不良问题。

从安装边界来看，该器件整体为立方体表贴结构，引脚沿本体两侧对称排布，设计时在PCB封装绘制阶段需要预留足够的焊盘外伸长度，同时在器件本体下方预留0.3mm以上的阻焊隔离区域，避免焊锡溢出导致引脚间短路。器件的整体高度控制在小功率贴片变压器的常规区间，可适配多数薄型电源模块的腔体高度要求，布线时需要注意原副边引脚的隔离间距，满足对应安规标准的爬电距离要求。绕组设计上针对推挽拓扑的对称工作特性，原边两组绕组采用双线并绕工艺，保证两组绕组的直流电阻、漏感参数高度一致，避免推挽电路工作时出现偏磁问题，导致磁芯饱和损坏开关器件。副边绕组根据输出电压需求采用对应匝数绕制，绕组层间设置绝缘胶带隔离，提升层间绝缘可靠性。

在实际选型应用中，这款变压器可直接替代同规格进口EP5推挽变压器，参数一致性可满足批量生产要求，适合在空间受限的板载电源场景中使用，其结构设计充分考虑了SMT生产的全流程要求，从编带包装适配、回流焊温度耐受，到贴装时的吸嘴拾取平面设计，都符合常规表面贴装元件的通用规范，无需对现有SMT生产线做特殊调整即可投入量产。对于结构设计人员而言，在进行整机布局时，该器件的周边需要避免布置高度敏感的结构件，同时要注意远离强磁场干扰源，避免外部磁场影响变压器的正常工作参数；对于电源设计人员而言，需要根据实际工作频率、输入输出电压参数核对绕组匝数、电感量、饱和电流等核心参数，确保器件工作在磁芯的线性区间，避免出现过热、饱和等异常工况。
