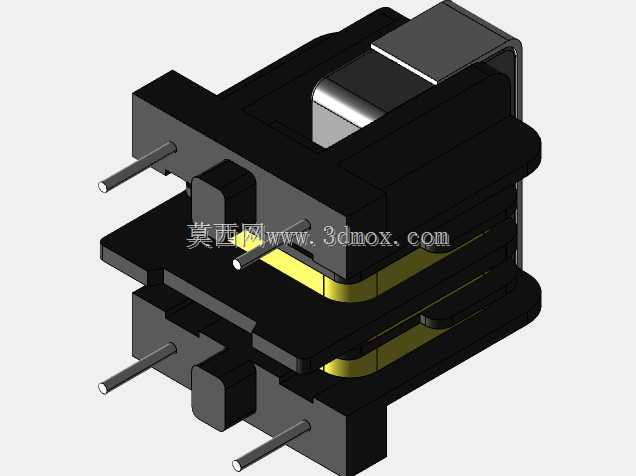

PZ-UU10E系列直插式线性滤波电感结构

做消费类通讯终端电源端口EMC整改快十年，这类UU型线性滤波器是板级滤波方案里选型率极高的一类元件，这次拆解建模的PZ-UU10E系列结构，完全贴合量产直插共模电感的实际装配公差，能直接给PCB布局、结构干涉校验做参考。很多刚接触板级EMC设计的工程师容易把这类电感当成普通功率电感用，实际上它的核心应用场景是覆盖通讯设备、小型工控板卡、消费类电源的交流输入端口或者低压直流供电入口，用来抑制线路上的共模传导干扰，避免板内开关电源的高频噪声顺着供电线向外辐射，也能阻挡电网侧的浪涌、尖峰脉冲串入后级敏感器件。

从功能特性上看，这款双绕组结构的线性滤波器采用UU型铁氧体磁芯，两个绕组对称绕制在磁芯中柱两侧，绕组间的寄生电容控制在极低水平，相比单绕组电感，它对共模干扰的插入损耗在100kHz到30MHz频段有明显优势，刚好覆盖多数开关电源的基波与谐波辐射频段。磁芯外层做了绝缘包覆处理，绕组与磁芯之间、两个绕组之间都满足安规要求的电气间隙，直插引脚采用镀锡铜包钢材质，可焊性符合波峰焊、回流焊的工艺要求，不会出现批量焊接虚焊的问题。

建模的时候特意还原了实际量产的装配细节：磁芯对接处的气隙控制在0.02mm以内，既保证电感量的一致性，又避免大电流下磁芯饱和；绕组的层间绝缘采用耐高温聚酯薄膜，能承受125℃的长期工作温度；引脚的伸出长度、折弯角度完全按照行业通用的直插元件规范设计，引脚中心距匹配标准PCB焊盘间距，不需要额外调整封装尺寸就能直接导入Layout。

做结构设计的时候最容易忽略的就是这类板载元件的安装边界，这款滤波器的本体高度、横向宽度都做了精准还原：本体底部到PCB板面的预留间隙满足0.5mm的爬电距离要求，不会因为焊锡堆积导致本体顶起偏移；两侧的引脚伸出长度刚好适配1.6mm厚度的标准FR4板材，过波峰焊后引脚剪脚长度控制在1.5mm以内，不会和周边的贴片元件产生高度干涉。很多工程师在做整机结构堆叠的时候，只会看元件datasheet上的标称尺寸，忽略绕组外包胶带的厚度公差、磁芯端面的打磨余量，导致实际装配的时候外壳和元件本体顶死，这个模型把这些量产中才会出现的公差细节都做了还原，能直接用来做结构干涉检查，不用再等实物打样回来才发现空间不足。

从设计思路上，这类UU型滤波器的结构完全服务于自动化插装工艺：本体顶部的平面可以适配贴片机的吸嘴，也能兼容卧式插件机的料管供料，引脚的直线度、共面度都控制在0.1mm以内，不会出现插件时引脚歪折、插不到位的问题。磁芯的固定采用环氧树脂点胶工艺，胶层的厚度、点胶位置都在模型里做了体现，还原了量产时的点胶路径，不会因为胶层溢出导致引脚绝缘、焊盘不上锡。另外绕组的绕向、起始脚位也和实际元件一致，做PCB仿真的时候可以直接对应引脚定义，不用再额外核对绕组极性，避免出现共模电感接反导致滤波效果失效的问题。

实际选型的时候，很多人会忽略这类滤波器的直流电阻参数，模型里还原的绕组线径是按照额定电流1A的规格设计的，直流电阻控制在几十毫欧级别，不会在供电线路上产生过大的压降，适合低压直流供电的通讯类设备使用，比如小型路由器、工业通讯模块、便携检测设备的电源端口，既能满足EMC测试的传导发射要求，又不会影响后级电路的供电稳定性。相比贴片式共模电感，这种直插式结构的抗机械振动性能更好，在有一定振动要求的工业场景下，焊点不容易出现疲劳断裂，可靠性更高。
