贴片式EFD20高频电子变压器结构设计

在开关电源、通讯终端供电模块、小型工控板卡的电路设计环节，贴片式高频变压器一直是板上能量转换与电气隔离的核心磁性器件，这款EFD20规格的SMD变压器，就是针对高密度表面贴装生产线的装配需求开发的结构方案。不同于传统插针式变压器需要预留过孔焊接空间，这款器件完全适配SMT回流焊工艺，在PCB布局阶段可以和其他表贴电阻、电容、IC器件同步完成贴片工序，不需要额外安排波峰焊或者手工补焊工位，能有效压缩整板装配的工序流程，降低生产环节的人工介入成本。

从实际功能定位来看，这款变压器主要承担小功率开关电源的能量传递、初次级电气隔离、电压匹配的作用，常见应用场景覆盖48V通讯模块供电、消费类适配器内置隔离变压、工控传感模块的电源隔离、车载低压控制板的DC-DC转换单元，在这些场景里，板上安装空间普遍紧张，对器件的高度占比、引脚共面度都有严格要求，传统立式变压器的高度往往会超过板上空间阈值，而EFD扁平磁芯的结构刚好能把器件整体高度控制在较低区间，适配薄型化设备的内部堆叠要求。

设计这款结构的时候，首先要匹配EFD20磁芯的标准窗口尺寸，磁芯采用扁平E型配对结构，中柱预留合理的气隙来避免直流偏磁下的磁饱和问题，绕组部分根据实际应用的匝比要求，可以采用多层绝缘线绕制或者铜箔绕制的方案，骨架结构上设计了多组SMD贴装引脚，引脚排布严格遵循表面贴装器件的共面度要求，所有引脚的焊接端面处于同一平面，公差控制在SMT工艺允许的范围内，避免回流焊过程中出现虚焊、立碑等装配缺陷。骨架的挡墙结构设计充分考虑了安规距离要求，初次级绕组之间的隔离距离满足相关电气安全标准，不需要额外增加绝缘挡片就能实现基础的电气隔离，减少装配时的物料种类。

外形尺寸方面，这款器件的核心尺寸遵循EFD20磁芯的通用规格，本体长度、宽度方向的安装边界严格控制在20mm级别的区间内，不会占用过多PCB板上的布线空间，引脚的间距设计兼顾了焊接可靠性和布线便利性，相邻引脚之间留有足够的走线间隙，方便Layout工程师在引脚之间布置初级侧的功率走线或者次级侧的输出走线。安装边界上，器件本体下方预留了合理的避让空间，不会和板上其他高度较低的表贴器件产生干涉，在器件周边的禁布区设置上，只需要按照常规SMD磁性元件的要求预留焊接对位空间即可，不需要额外预留过大的维修空间，因为表贴器件的返修可以通过热风台完成，不需要预留手工烙铁的操作空间。

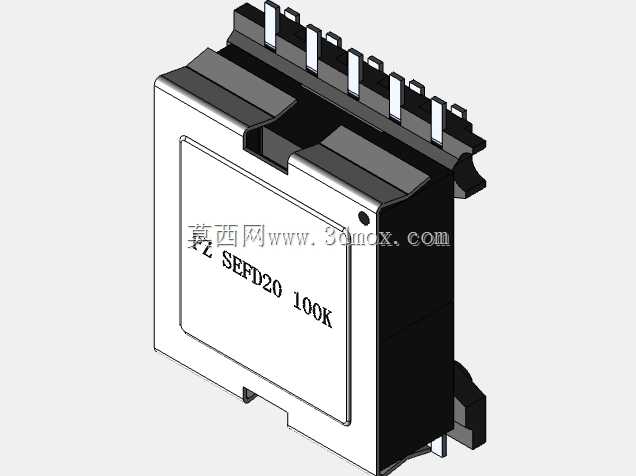

从结构可靠性角度考虑，磁芯和骨架之间采用专用的粘接胶固定，能够承受回流焊过程中的高温冲击，不会出现磁芯移位、绕组松脱的问题，引脚和骨架的嵌装结构设计了防拉脱结构，在整板装配完成后的震动测试环节，不会出现引脚从骨架中脱出的失效问题。绕组的外层包裹绝缘胶带，既可以固定绕组排线，也能增强绕组和磁芯之间的绝缘性能，避免高压下的击穿风险。在实际选型应用中，工程师可以根据具体的功率需求、匝比要求调整绕组参数，而这个三维结构模型已经把骨架、磁芯、引脚的装配关系完全还原，结构工程师在进行PCB布局的时候，可以直接导入这个模型进行干涉检查，提前预判器件和周边结构件、其他板上元件的空间冲突，避免打样后才发现装配干涉的问题，缩短产品开发的迭代周期。

不同于通用型的变压器结构，这款SMD结构的EFD20变压器专门针对自动化贴装做了优化，本体顶部的平面可以供贴片机的吸嘴直接吸附，不需要额外增加贴装辅料，适配高速SMT生产线的贴装节拍，在大批量生产的时候能有效提升贴装效率。磁芯的包封结构也考虑了量产的一致性，配对磁芯的组装公差控制在合理范围内，成品的电感量偏差可以控制在设计允许的区间内，减少量产阶段的参数离散性。在电源板的热设计环节，这个结构的扁平外形也有利于器件表面的空气对流，工作时产生的热量可以更快通过PCB焊盘和表面空气散发出去，降低器件的工作温升，提升长期工作的可靠性。
