贴片式RM6高频变压器结构设计

在小功率开关电源、通讯终端供电模块、工业控制板卡的隔离供电场景中，贴片式RM6变压器是应用极为广泛的磁性器件，这类器件承担着电压变换、电气隔离、能量传输的核心作用，其结构设计直接决定了板级电源的转换效率、EMC表现与生产装配良率。从实际工程应用来看，RM6磁芯属于低矮型功率磁芯，相较于传统EE型、EF型磁芯，其磁屏蔽性能更优，漏感控制表现更好，非常适合在高密度贴装的PCB板上使用，尤其是在板上空间受限、对器件高度有严格限制的消费类电子、通讯终端产品中，这类贴片变压器的选型优先级很高。

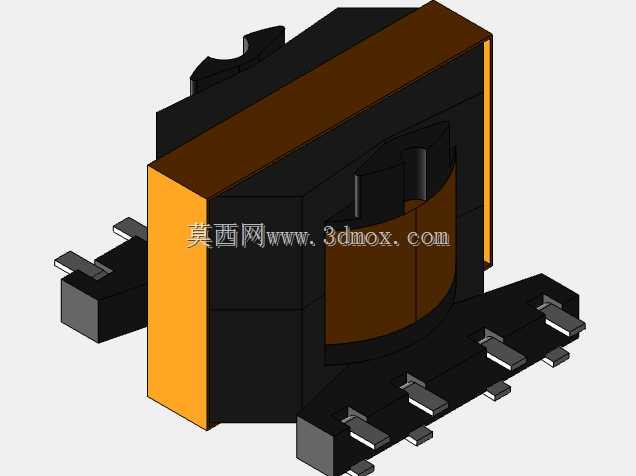

这款SMD RM6变压器的整体结构采用卧式贴片布局，磁芯部分为RM6规格的铁氧体磁芯，中柱预留气隙以防止直流偏磁饱和，磁芯外围通过绝缘胶带缠绕固定，保证磁芯接合面的紧密贴合，避免磁路气隙波动带来的电感量偏差。绕组部分根据实际功率需求采用多层漆包线绕制，初次级绕组之间设置绝缘隔离层，满足安规要求的爬电距离与电气间隙，绕组出线端直接连接到贴片式引脚骨架上，省去了传统插件变压器的长引脚剪脚工序，适配SMT回流焊生产工艺，能够大幅提升板卡装配的自动化率，减少人工插件带来的效率损耗与焊接不良问题。

从安装边界来看，这款变压器的引脚采用标准SMD鸥翼型引脚设计，引脚间距符合常规贴片元件的焊盘设计规范，在PCB布局时，焊盘尺寸需要匹配引脚宽度与伸出长度，保证回流焊时的焊锡浸润效果，避免虚焊、立碑等SMT常见不良。器件整体高度控制在低矮区间，能够适配多数消费类电子、通讯终端产品的外壳内部空间要求，不会出现器件顶壳的问题。磁芯两侧的挡边结构一方面可以对绕组起到限位保护作用，避免绕线过程中线包超出磁芯边界，另一方面也能在贴装过程中为吸嘴提供平整的吸附平面，适配自动贴片机的拾取作业，无需额外定制特殊吸嘴，降低生产端的工艺适配成本。

在设计思路上，这款变压器充分考虑了贴片生产的全流程需求：骨架采用耐高温工程塑料注塑成型，能够承受回流焊过程中的高温冲击，不会出现骨架变形、引脚移位的问题；磁芯与骨架的配合尺寸经过公差匹配，装配时磁芯可以顺利卡入骨架定位槽，点胶固定后不会出现松动偏移；引脚与骨架的结合处做了防拉脱结构，在绕组绕制、引脚整形、贴装焊接过程中，引脚不会从骨架中脱出，提升器件整体的结构可靠性。从电气性能角度，RM6磁芯的有效截面积能够覆盖1-10W区间的小功率电源传输需求，配合合适的绕组匝数与线径选择，可以实现不同输入输出电压比的变换，满足5V转3.3V、12V转5V等常见板级隔离供电需求，在4G通讯模块、物联网终端、小型工业传感器供电板卡上都能适配使用。

实际选型应用中，需要注意这款变压器的贴装区域周边要预留足够的安全距离，避免与周边 tall 器件产生干涉，同时由于磁性器件会产生一定的漏磁，布局时要尽量远离板上的敏感模拟信号线路、霍尔传感器等易受磁场干扰的器件，减少对周边电路的电磁干扰。绕组的出线方式采用骨架侧边走线槽定位，每一组绕组的出线都卡入对应的走线槽内，避免不同绕组之间出现线间短路，同时也能保证绕组端部与引脚焊接处的机械强度，在振动工况下不会出现断线问题。相较于插件式RM6变压器，这款贴片结构的器件在PCB上的占用面积更小，不需要在PCB上开设插件过孔，能够节省PCB的布线空间，提升板卡的布线密度，非常适合当前电子产品小型化、轻薄化的设计趋势。在批量生产环节，这类贴片变压器可以采用编带包装，直接接入SMT生产线的飞达上料，全程无需人工干预，相比插件变压器的波峰焊工艺，生产效率能够提升数倍，同时焊接一致性也更有保障，适合大规模量产的电子产品使用。
