PSM4018模压大电流电感结构设计

在消费类电子、工业控制板卡、通讯终端设备的电源回路设计中，大电流电感的选型与结构适配一直是硬件工程师、结构工程师协同设计时的核心关注点，PSM4018这类模压结构的功率电感，正是为了解决传统绕线电感在高密度贴装场景下的占板空间、饱和电流能力、磁屏蔽性能等痛点开发的元件。从实际应用场景来看，这类电感广泛部署在DC-DC降压回路、大电流负载供电支路、便携式设备电源管理模块中，尤其是在空间紧凑的通讯终端、工控核心板、车载辅助供电模块里，元件的安装高度、占板面积、抗电磁干扰能力直接决定了整板的布局密度与运行稳定性。

从产品功能特性层面看，模压大电流电感区别于传统绕线贴片电感的核心点，在于其采用一体化模压的磁体封装结构，将绕制完成的线圈直接压合在磁性粉料内部，不存在传统结构的磁芯拼接缝隙，一方面能有效降低磁漏，减少对周边敏感器件比如射频模块、高精度采样电阻的电磁干扰，另一方面模压结构的磁芯密度均匀，在大电流通过线圈时，磁饱和特性更平缓，不会出现传统拼接磁芯电感在电流突增时电感量骤降的问题，能更好地抑制电源回路的纹波，保障后端供电的稳定性。同时全封闭的模压结构也让元件的机械强度更高，在SMT回流焊过程中，不会出现传统绕线电感常见的线圈移位、引脚虚焊、磁芯开裂等问题，适配高速贴片机的批量生产要求，降低生产环节的不良率。

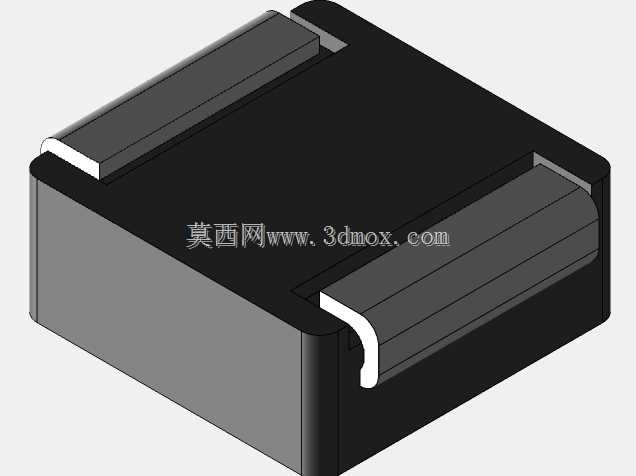

在设计思路上，这款电感的结构开发始终围绕高密度贴装的需求展开，首先是端子结构的设计，采用了扁平化的端电极设计，电极直接从模压本体的两侧底部引出，没有额外突出的引脚结构，一方面能最大化降低元件的整体安装高度，适配薄型化设备的内部堆叠要求，另一方面端电极的接触面积更大，焊接后的附着力更强，能承受更大的机械振动与温度冲击，满足工业级、车规级场景的可靠性要求。本体的边角做了小圆弧过渡处理，既可以避免模压生产过程中磁体边角的崩缺问题，也能在贴装吸嘴拾取元件时，减少吸附漏气的概率，提升SMT贴装的良率。本体两侧的电极定位槽结构，能在焊盘印刷锡膏后，通过锡膏的表面张力让元件自动对位，减少贴装偏移的风险，即使在高速贴装的产线上，也能保障焊接位置的精度。

从外形尺寸与安装边界来看，这款电感的本体轮廓规整，没有外凸的结构件，长宽尺寸适配标准的4018封装规格，也就是占板尺寸为4mm×4mm量级，安装高度控制在1.8mm以内，在布局时，元件周边的禁布区可以按照标准贴片元件的要求设置，不需要额外预留过大的避让空间，能有效提升PCB板的面积利用率。需要注意的是，由于这类电感属于功率型元件，在布局时要尽量远离板上的温度敏感元件，同时其底部不需要额外做挖空处理，端电极对应的焊盘尺寸要匹配电极的宽度，避免焊盘过大导致锡膏量过多，在回流焊时出现元件立碑、偏移的问题。另外，模压结构的本体虽然机械强度较高，但在结构设计时，上方的壳体或者屏蔽罩要预留足够的安全间隙，避免装配时压到电感本体，导致磁体出现隐裂，影响电感的电气性能。

在实际选型匹配时，结构工程师需要重点核对电感的本体高度与周边结构件的间隙，尤其是在薄型化的手持通讯设备中，内部堆叠的空间余量极小，电感的高度公差必须控制在合理范围内，否则容易出现装配干涉的问题。同时，端电极的镀层材质也要匹配PCB的焊盘工艺，保障不同温度曲线下的焊接可靠性。这类模压电感的磁屏蔽性能优异，在布局时不需要像使用开放式绕线电感那样，在周边增加额外的屏蔽罩，能进一步节省板上空间与物料成本，对于高密度布局的电源板来说，是兼顾性能与空间的优选方案。
