在通讯终端、便携消费电子、工业控制板卡的电源回路设计中,大电流功率电感的选型与结构适配,直接决定了DC-DC转换回路的纹波抑制能力、负载动态响应速度以及整机PCB布局的空间利用率。这款模压结构的大电流电感,正是针对高密度贴装场景下的大电流供电需求开发的无源器件,其结构设计完全围绕表贴量产工艺、低直流电阻、高饱和电流特性展开。

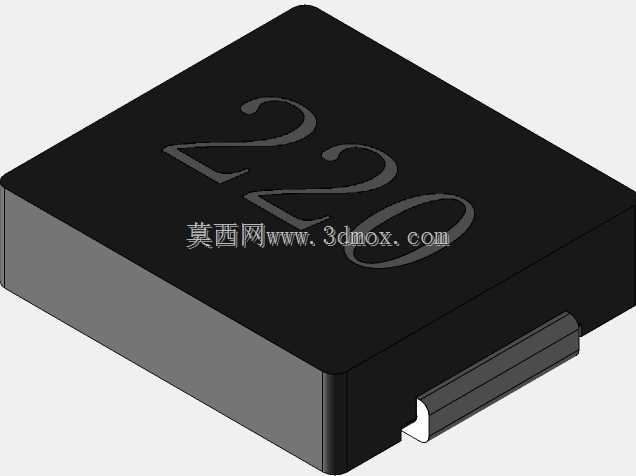

从实际应用场景来看,这类电感常部署在手机、便携通讯设备、车载T-BOX、工业采集模块的电源输入级,承担Buck电路储能、续流以及高频噪声滤波的作用,区别于传统绕线贴片电感的磁芯拼接结构,模压工艺将绕组完全包裹在一体化成型的铁氧体磁粉内部,从根源上降低了磁芯拼接带来的气隙损耗,同时避免了绕组受外力偏移导致的电感量离散性问题。在板卡布局阶段,结构工程师需要重点关注其安装边界:器件整体为方形扁平无引脚结构,底部两侧引出金属化焊端,焊端与磁体本体齐平,贴装时不需要额外预留引脚弯折空间,器件顶面平整无凸起,丝印标识直接模压在磁体顶面,不会占用额外的垂直空间,可适配回流焊工艺下的自动化贴装流程,相邻器件布局时仅需预留焊盘外侧0.3mm的工艺安全距离即可,不会出现邻件干涉问题。
设计思路上,这款电感采用扁平铜线绕制内部绕组,相比同线径的圆铜线绕组,扁平线的绕组占空比更高,相同磁芯窗口面积下可以获得更低的直流电阻,有效降低大电流工况下的绕组铜损,避免器件长时间工作出现过热降额问题。一体化模压的磁体结构将绕组完全密封,磁粉颗粒之间的均匀气隙可以实现更平缓的电感量直流偏置衰减特性,当负载电流瞬间冲高时,电感量不会出现断崖式下跌,能够保证电源回路在动态负载下的稳定性,避免出现输出电压过冲或者欠压锁定的问题。磁体外部采用哑光黑色环氧树脂涂层,具备良好的耐焊接热性能,经过260摄氏度峰值温度的回流焊流程后,磁体不会出现开裂、镀层脱落问题,焊端的镀锡层厚度符合无铅焊接要求,焊锡浸润性良好,能够有效降低SMT产线的虚焊、假焊不良率。
从安装适配性来看,器件的外形尺寸严格遵循5mm系列模压电感的通用尺寸规范,焊盘位置与同规格的其他品牌电感完全兼容,在板卡迭代或者器件替代选型时,不需要修改PCB封装即可直接贴装替换,大幅降低设计变更带来的改板成本。器件顶面的丝印标识清晰标注了电感量参数,产线SMT工位的视觉检测系统可以直接通过顶面丝印完成物料核对,避免错料问题。在结构可靠性方面,一体化模压结构的抗机械冲击能力远优于传统组装式电感,在板卡做跌落、振动测试时,不会出现磁芯碎裂、绕组松脱的问题,能够满足工业级、车规级应用场景的可靠性要求。在电源回路的EMI设计中,全包裹的磁体结构可以有效屏蔽绕组产生的漏磁,避免漏磁耦合到板卡上的高速信号走线,减少对射频回路、高速数字信号的干扰,这对于通讯类设备的信号完整性设计尤为重要,不需要额外在电感外部增加金属屏蔽罩,即可满足EMC测试的辐射发射要求,进一步节省板卡布局空间与整机物料成本。
实际选型应用中,结构设计人员需要注意,这类模压电感的焊端为侧面裸露结构,钢网开孔时需要按照焊端实际接触面积设计开孔尺寸,避免锡膏量过多导致焊锡爬升到磁体侧面,影响器件的贴装共面性;同时在器件布局时,尽量避免将热敏元件紧贴电感本体布置,因为大电流工况下电感本体的温升会通过PCB与空气传导到周边器件,预留适当的散热间隙可以提升整板的长期工作可靠性。
