EQ25型4+6引脚轨道式高频变压器结构

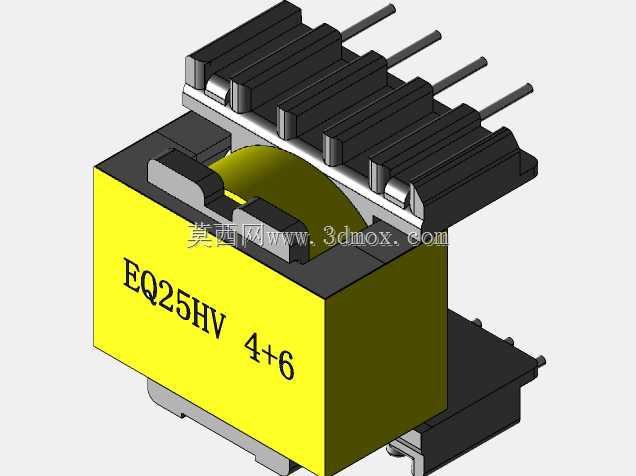

　　做了十几年电源类结构建模，这类轨道安装的小功率高频变压器，是工控板卡、通讯辅助电源、低压配电控制回路里用量极大的器件，很多刚入行的结构工程师画这类器件的时候，总容易忽略安装边界和引脚排布的干涉问题，最后打样回来要么卡不进导轨槽，要么引脚和PCB焊盘对不上，要么磁芯和周边电解电容、散热片留的安全距离不够。这个EQ25规格的轨道变形机，本质就是适配标准导轨安装的4+6引脚高频变压器，和常规直插焊板的EQ25变压器最大的区别，就是底部带了一体化的轨道卡扣结构，不需要额外做安装支架，直接卡装在标准电气安装导轨上就行，省了固定螺丝和装配工序，在紧凑型分布式IO模块、导轨式开关电源、通讯信号隔离模块里用得特别多。

　　从结构设计逻辑来说，首先要匹配EQ25型铁氧体磁芯的窗口尺寸，绕组绕制完成后的包胶厚度要控制在磁芯窗口的冗余范围内，不能出现磁芯合模的时候压破漆包线绝缘层的问题，磁芯和外围黄色绝缘护套的配合公差要留到单边0.15mm左右，既要保证护套能牢牢卡住磁芯不会在震动工况下松脱，又不能因为过盈量太大导致磁芯受力碎裂，毕竟工控场景的设备很多是装在生产线旁，长期有机械震动，松脱或者碎裂都会直接导致电源失效。引脚部分是4+6的排布，也就是初级侧4根引脚，次级侧6根引脚，引脚的直径、伸出长度、引脚间距都是严格匹配对应PCB焊盘的设计要求，引脚根部和骨架的结合处做了防焊锡爬锡的凸台结构，过波峰焊的时候不会出现焊锡顺着引脚爬到骨架内部导致绕组短路的问题。

　　顶部的黑色绝缘隔条是用来做初次级之间的安全隔离的，满足安规要求的爬电距离，毕竟这类变压器很多是用在强电弱电隔离的场合，爬电距离不够过不了安规认证是常踩的坑。底部的轨道安装卡扣是整个结构的设计重点，卡扣的弹性臂厚度、卡接行程、解锁按压位的尺寸，都是严格对照标准TS35导轨的截面尺寸来做的，卡入的时候不需要额外工具，对准导轨一按就能卡紧，拆卸的时候用螺丝刀撬一下卡扣的解锁位就能拆下来，卡扣的材料是用和骨架一样的阻燃PBT材料，既有足够的刚性保证卡接后不会松脱，又有合适的弹性保证多次拆装不会断裂。

　　外形尺寸上，主体磁芯加护套的截面是25mm见方的规格，加上顶部引脚和底部卡扣的总高度控制在常规导轨安装器件的尺寸范围内，不会出现和柜内其他器件的高度干涉，安装的时候相邻器件之间只要留2mm的间隙就能满足散热要求，因为这类小功率变压器本身的发热量不大，自然风冷就能满足工作温度要求。建模的时候要特别注意几个容易出错的边界：一是引脚的共面度，所有引脚的端面要在同一个平面上，偏差不能超过0.1mm，不然焊板的时候会出现虚焊；二是底部卡扣的卡接面到PCB安装面的距离，要保证变压器卡到导轨上之后，PCB板和导轨之间的距离符合标准柜内安装的尺寸要求，不会出现PCB顶到导轨的问题；三是磁芯和护套之间的点胶槽位置，要预留出点胶的空间，生产的时候点胶固定磁芯不会出现胶溢出到外观面或者卡扣位置的情况。很多工程师画这类模型的时候只画个大概外形，忽略了卡扣的细节、引脚的倒角、绝缘隔条的厚度，最后结构评审的时候才发现和周边器件干涉，或者安规距离不够，反复改模耽误项目进度，这类成熟的量产器件结构，每一个尺寸都是经过多轮试产验证的，不管是用来做整机装配的干涉检查，还是用来参考做同规格变压器的结构优化，都能省很多踩坑的时间。
