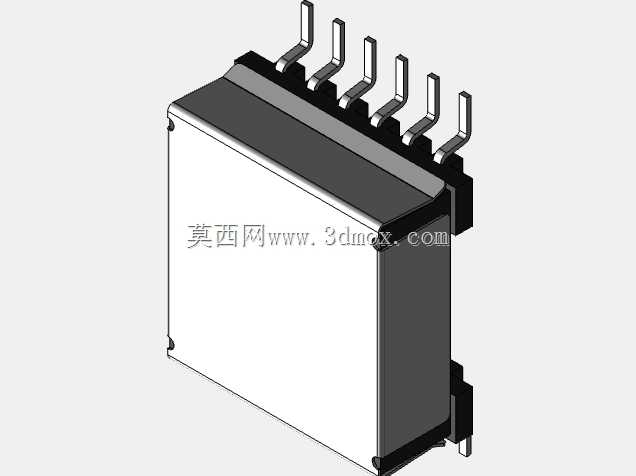

SMD贴片式EFD20型高频电子变压器结构

　　这款贴片式EFD20变压器是面向高密度表面贴装生产线设计的磁性功率器件，在消费类开关电源、通讯终端供电模块、工业控制板卡辅助电源、小型充电桩信号隔离回路中都有广泛应用，尤其适配当前板卡空间紧凑、波峰焊/回流焊批量生产的工艺要求，能在不占用过多PCB竖向空间的前提下，完成电压变换、电气隔离、阻抗匹配的核心功能。从结构设计逻辑来看，这款器件采用EFD扁平磁芯结构，磁芯中柱为无气隙或者预置均匀气隙的设计，根据不同功率等级可调整气隙大小来控制饱和电流，绕组采用多层绝缘漆包线绕制，初次级之间设置满足安规要求的绝缘隔离层，爬电距离与电气间隙符合低压电子设备的安规标准，可满足初次级之间AC3000V以上的耐压绝缘要求，避免高低压回路之间的击穿风险。

　　引脚采用6引脚贴片式设计，引脚排布严格遵循标准SMD封装尺寸规范，引脚材质为镀锡铜合金，具备良好的可焊性与机械强度，能够承受回流焊过程中的高温冲击，焊接后引脚与PCB焊盘的结合强度满足振动、冲击工况下的使用要求，不会出现虚焊、脱焊问题。磁芯外围采用阻燃耐高温的工程塑料外壳进行封装，外壳一方面可以固定磁芯与绕组的相对位置，避免生产运输过程中绕组移位、磁芯开裂，另一方面可以提升器件的绝缘性能，同时在外壳表面预留丝印标识位置，方便生产过程中的极性识别与物料追溯。

　　从安装边界来看，这款器件的横向与纵向尺寸严格控制在标准EFD20封装的公差范围内，引脚共面度控制在0.1mm以内，能够适配自动贴片机的吸嘴拾取要求，不需要额外定制治具就可以完成高速贴装，器件安装后的竖向高度较低，不会对板卡上方的结构件安装造成干涉，适合在薄型化电子设备内部使用。在实际选型应用中，这款变压器可覆盖2W到10W的功率传输需求，根据绕组匝数比的不同，可以适配不同输入输出电压的开关电源拓扑，比如反激式、正激式小功率电源回路，在通讯设备的信号隔离回路中，也可以作为信号隔离变压器使用，抑制共模干扰，提升信号传输的稳定性。

　　设计过程中充分考虑了批量生产的工艺性，磁芯与绕组的装配流程简单，引脚成型精度容易控制，封装后的器件一致性好，参数离散性控制在较小范围内，能够满足自动化生产线的批量装配要求，不需要额外的人工调整工序。从散热角度考虑，扁平磁芯的结构设计增大了磁芯与空气的接触面积，同时外壳与磁芯紧密贴合，能够将绕组与磁芯工作时产生的热量快速传导到PCB板上，通过PCB铜箔进行散热，在额定功率下工作时，器件温升控制在安规要求的范围内，不会因为过热导致绝缘老化、参数漂移，长期工作稳定性有保障。在结构细节上，引脚与绕组的连接采用点焊工艺，连接点接触电阻小，能够承受大电流冲击，不会因为长期工作出现连接点氧化、接触不良的问题，磁芯对接处采用专用粘接胶固定，粘接胶具备良好的耐温性能，在高低温循环工况下不会出现开裂、脱落，保证磁芯气隙的稳定性，避免电感量出现大幅波动。
