饮用水阻垢用聚磷酸盐投加装置结构设计

在民用饮用水供水系统、小型商用直饮水管路、家用净水设备前置预处理段中，聚磷酸盐投加器是承担缓蚀阻垢功能的核心管路配件，其核心作用是通过水流缓慢溶解内置的聚磷酸盐阻垢晶球，在管路内壁形成极薄的保护性钝化膜，同时络合水中的钙镁离子，避免供水管道、热水器、开水器、换热盘管等涉水部件结垢或出现点蚀问题，延长涉水设备的使用寿命，降低管路堵塞、换热效率下降的故障概率。

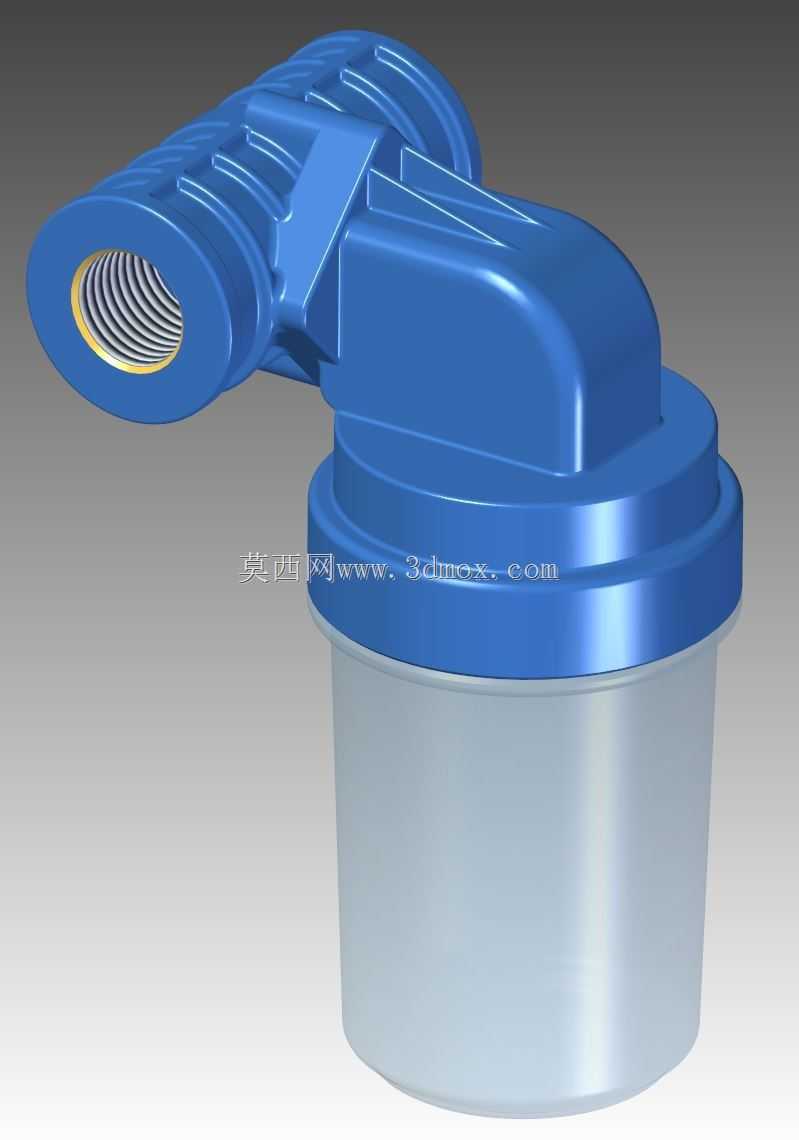

从结构设计逻辑来看，该投加器采用L型流道布局，进水端设置内螺纹接口，可直接对接标准4分供水管道，无需额外定制转接头，适配市面绝大多数民用供水支路的安装尺寸。上部蓝色壳体为工程塑料注塑成型，流道内部做了圆弧过渡处理，避免水流经过时出现直角死区，减少局部阻力损失，同时在流道与储药腔的衔接位置设计了均匀布水结构，让进入储药腔的水流能够平缓接触聚磷酸盐填料，避免水流直冲导致填料溶解速度过快、出水磷酸盐浓度超标的问题。储药腔采用透明食品级材质制作，日常巡检时可直接观察内部聚磷酸盐填料的剩余量，无需拆解设备即可判断是否需要补充药剂，大幅降低后期维护的工作量。

安装边界方面，该投加器的整体外形适配狭小的管路安装空间，弯头式的结构可直接适配墙面直角走管的场景，不需要额外增加弯头配件改变管路走向，安装时仅需在进水端预留足够的拧转操作空间，下端储药腔位置预留30mm以上的拆卸空间即可，方便后期拧开腔体补充填料。密封结构采用端面O型圈密封，上下腔体通过螺纹旋合锁紧，可承受1.0MPa以内的常规供水压力，不会出现渗漏问题，密封材质选用食品级硅橡胶，符合饮用水接触部件的卫生要求，不会对出水水质造成二次污染。

在功能设计上，该投加器无需额外电力驱动，完全依靠管路自身的水流压力实现药剂的缓慢投加，水流经过腔体时，仅会溶解定量的聚磷酸盐，出水浓度稳定控制在饮用水安全标准允许的范围内，不会出现投加过量的问题。相较于传统的带动力加药装置，这种无源结构的投加器故障率极低，没有运动部件，不存在易损件需要定期更换，仅需3-6个月补充一次聚磷酸盐填料即可维持正常工作，非常适合无人值守的小型供水场景使用。

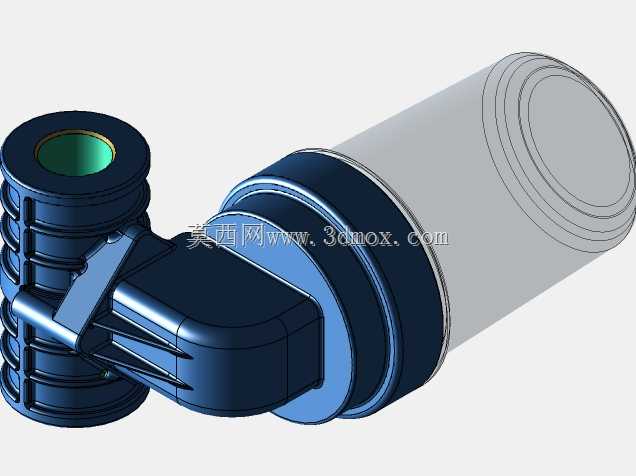

建模过程中需要重点关注几个配合尺寸的公差控制：首先是上下腔体的螺纹配合公差，既要保证旋合顺畅，又要保证密封面的压紧量足够，避免出现压力下渗漏的问题；其次是进水端内螺纹的尺寸精度，需要严格匹配标准管螺纹的参数，保证与外接管道连接时的密封性；另外布水结构的开孔尺寸需要经过流道仿真验证，确保不同水流量下的药剂溶解速率保持在合理区间，避免小流量时药剂溶解不足、大流量时药剂冲刷流失过快的问题。外壳的加强筋布局也做了针对性优化，在流道转弯位置、腔体螺纹连接位置增加了径向加强筋，提升壳体的承压能力，避免供水水锤冲击导致壳体开裂。透明储药腔与上部蓝色壳体的配合位置做了定位止口，保证装配后两者的同轴度，避免长期使用后出现应力开裂的问题。
