热泵系统用格栅式气流导流构件

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1204051
  • 热泵系统用格栅式气流导流构件
  • 热泵系统用格栅式气流导流构件
  • 热泵系统用格栅式气流导流构件
  • 热泵系统用格栅式气流导流构件
  • 热泵系统用格栅式气流导流构件
  • 热泵系统用格栅式气流导流构件
  • 热泵系统用格栅式气流导流构件

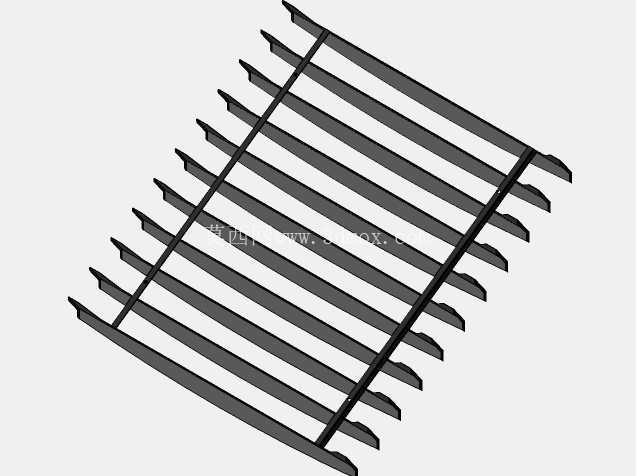

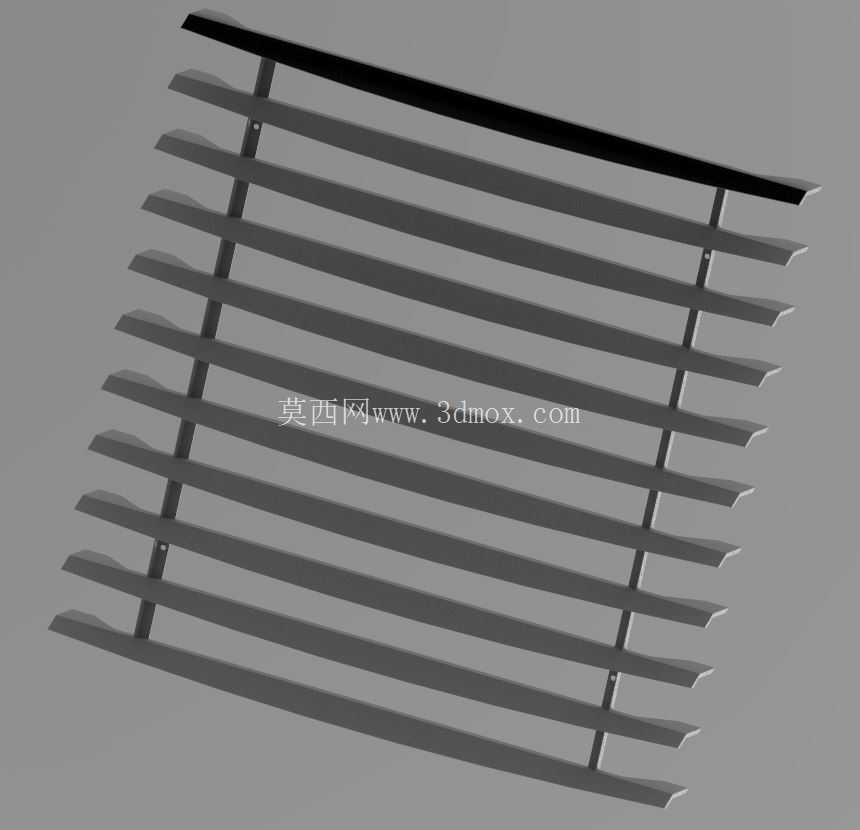

在车载热泵空调系统的风道结构中,气流导流构件是决定出风均匀性、换热效率的核心冲压组件,本次呈现的格栅式导流结构,正是针对车载热泵舱内有限安装空间优化的量产化结构方案。从实际装车场景来看,这类导流板通常布置在热泵芯体与出风风道的衔接段,前端正对热泵换热翅片组,后端衔接车内多分区出风通道,核心作用是将换热芯体表面不均匀的出风气流梳理为流速均匀的层流状态,避免局部风速过高产生风噪,同时消除换热芯体边角区域的气流死区,让整个换热面的冷热交换效率保持一致,避免出现局部凝露、出风温度分层的问题。

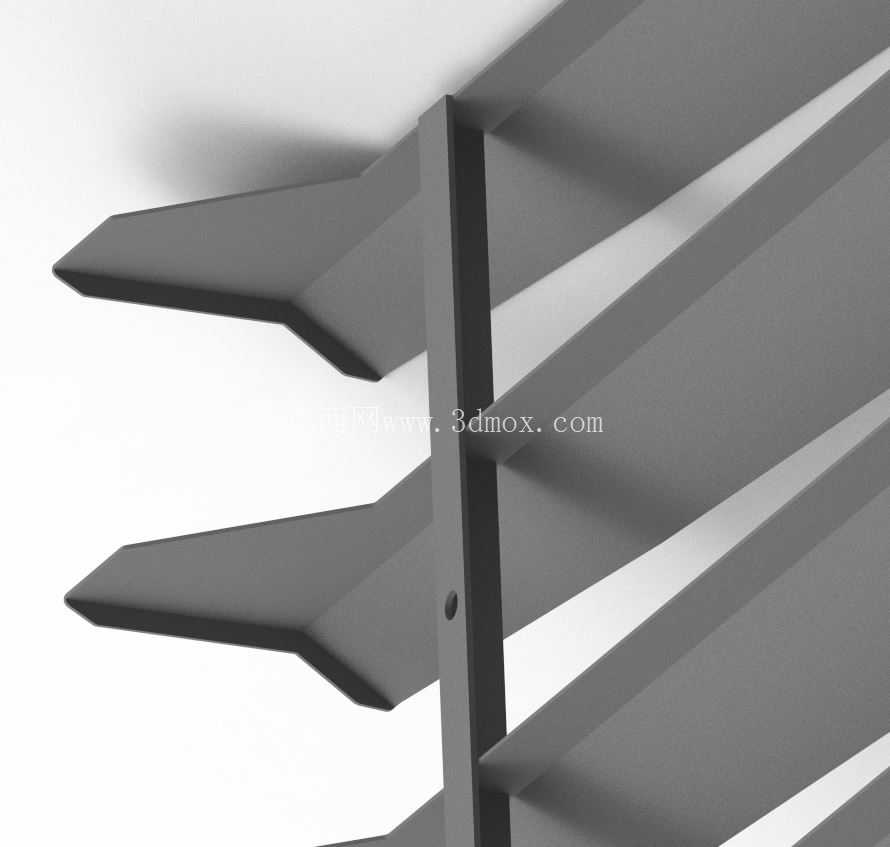

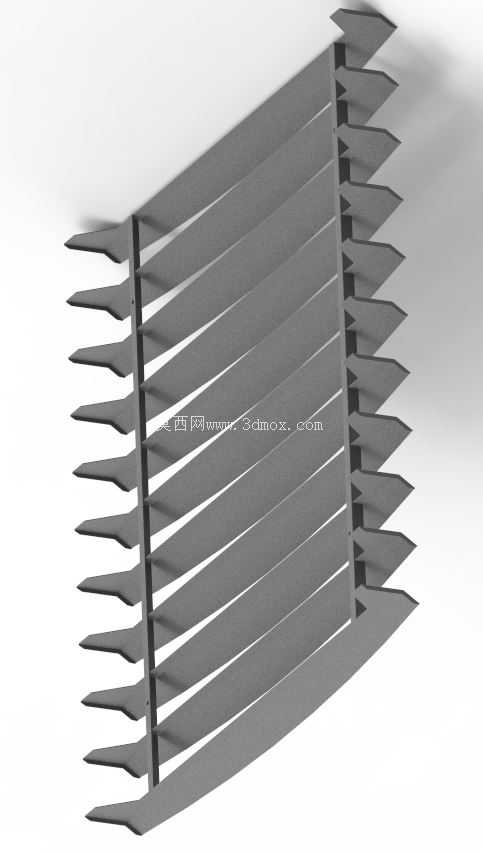

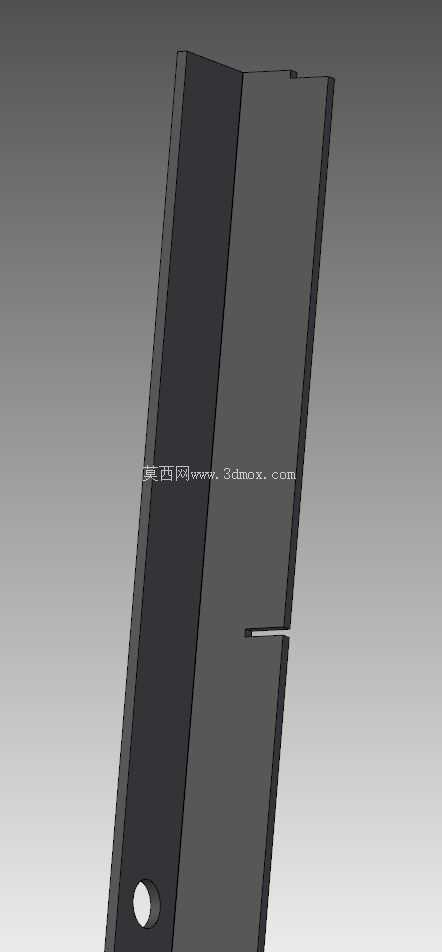

从结构设计逻辑来看,该构件采用多片平行导流叶片与侧边定位支架一体化冲压成型的方案,没有额外的拼接焊缝与装配紧固件,所有叶片的倾斜角度经过流场仿真迭代确定,每片叶片的前缘做了斜切收边处理,能够切割来流方向的紊乱涡流,叶片之间的间距沿气流方向保持等距排布,同时侧边支架上预留的定位小孔,是为了匹配风道壳体上的注塑定位柱,安装时直接卡入即可完成定位,不需要额外调整安装角度,能够适配自动化产线的快速装配要求。

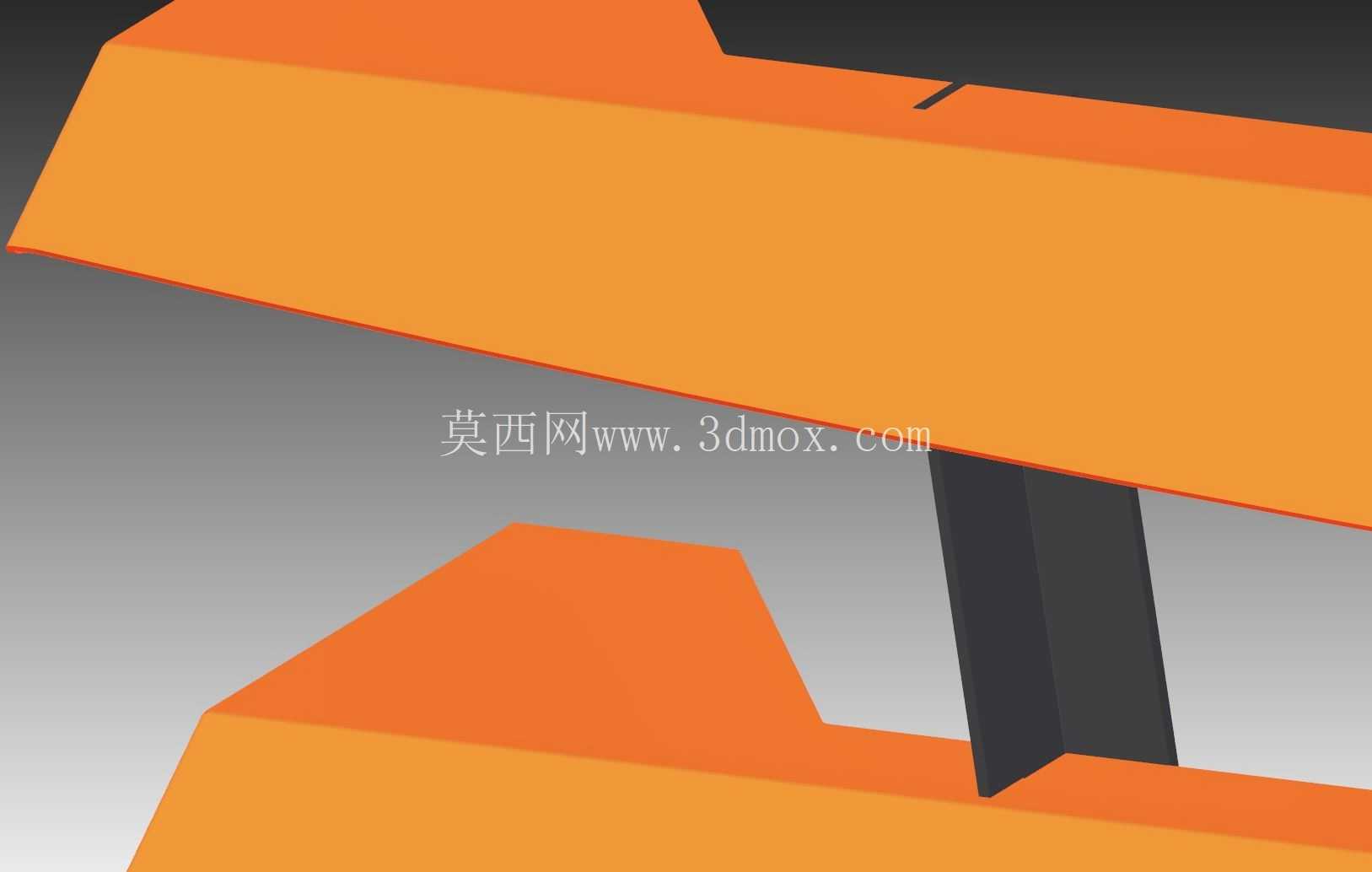

在安装边界的考量上,该导流板的整体外轮廓完全贴合热泵风道的内部截面尺寸,上下边缘做了翻边处理,翻边高度控制在3mm,既能够保证构件自身的结构刚度,避免车辆行驶过程中产生共振异响,同时翻边与风道内壁贴合后能够阻断气流从构件边缘旁通的路径,保证所有气流都经过导流叶片的梳理。叶片的厚度采用0.8mm的冲压板材规格,在保证结构强度的前提下尽可能降低风阻,叶片尾端的尖角结构是为了减少气流脱离叶片表面时产生的尾迹涡流,进一步降低风道内的气动噪声。

从冲压工艺实现的角度,该构件的所有折弯角度都控制在冲压设备的常规加工公差范围内,叶片之间的平行度公差要求控制在0.2mm以内,避免因叶片错位导致气流导向出现偏差,侧边支架的安装孔位采用一次冲孔成型,孔位公差满足IT12级精度要求,能够保证与风道壳体的装配互换性。在实际使用过程中,这类导流构件不需要额外的维护结构,表面采用钝化处理即可满足车载环境下的防腐蚀要求,不会因为长期接触冷热交变气流出现锈蚀掉屑的问题,同时一体化的结构也避免了多零件装配带来的松动风险,能够覆盖整车全生命周期的使用要求。

不同于常规民用通风系统的导流结构,车载热泵用的导流板需要同时兼顾风阻、噪声、结构强度、安装效率多维度的要求,该结构在设计阶段就同步考虑了冲压成型的工艺性,没有复杂的曲面造型,所有折弯特征都能够通过常规级进模完成加工,不需要额外的整形工序,能够有效控制量产阶段的单件成本,同时叶片的排布方式也预留了足够的模具强度空间,避免冲压过程中出现模具崩刃的问题,适合大批量连续生产。在流场匹配层面,该导流结构的叶片角度针对热泵系统的常用风量区间做了优化,在低风量档位能够保证出风柔和无直吹感,在高风量档位能够将风阻控制在合理区间,不会额外增加风机的负载,保证热泵系统的整体能效比处于最优区间。
