金属柜体手摇式移动搬运移位装置

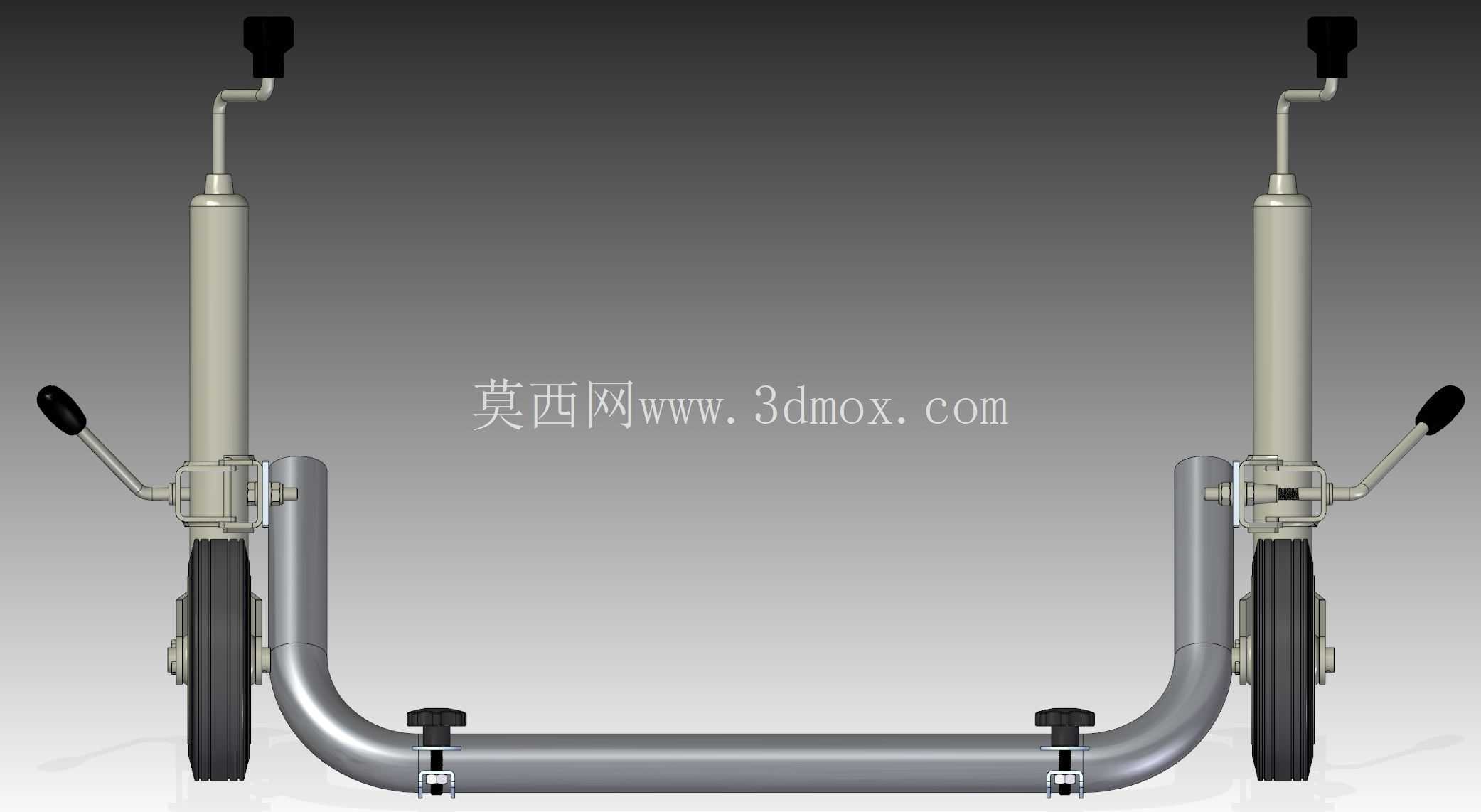

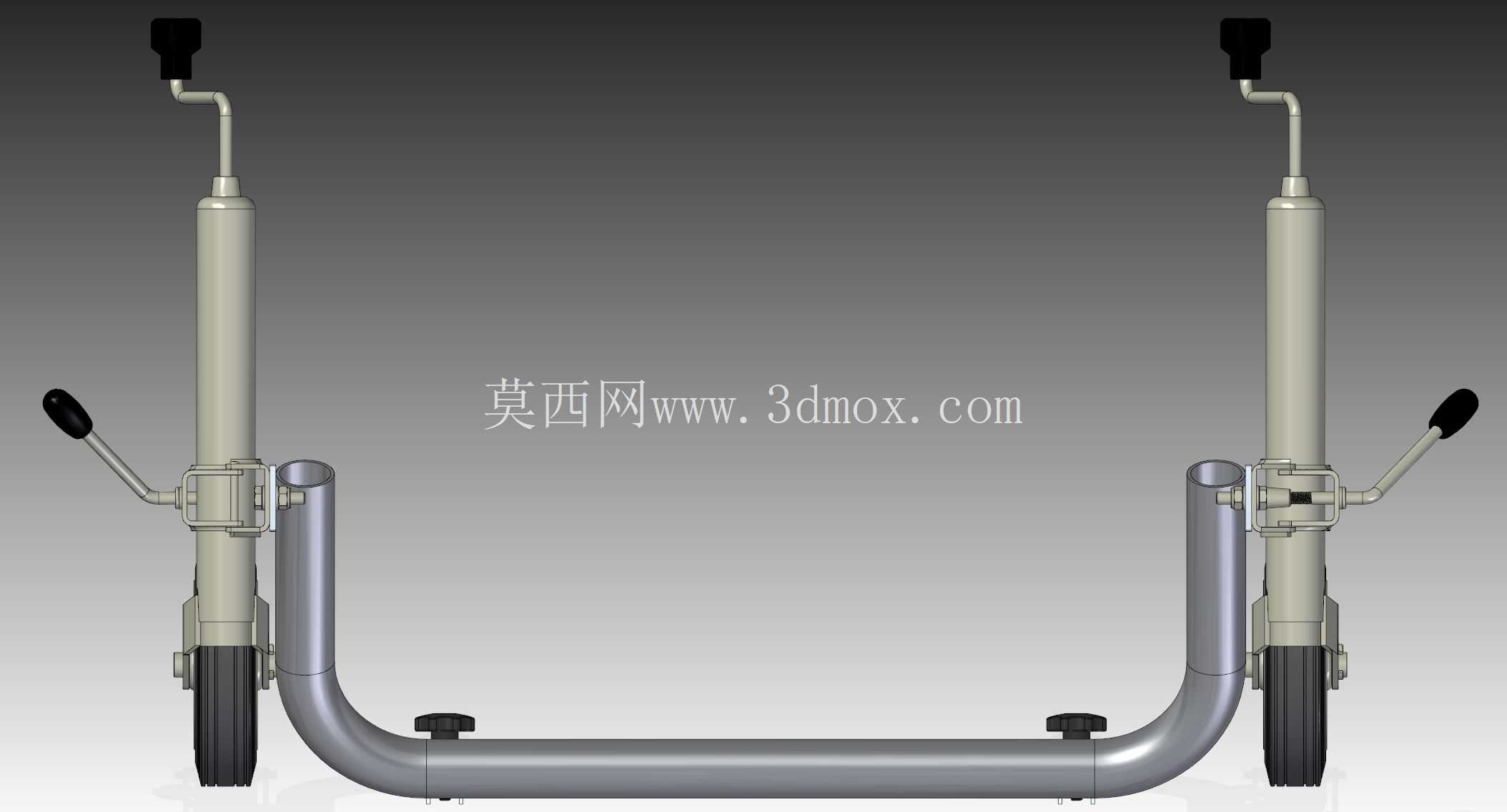

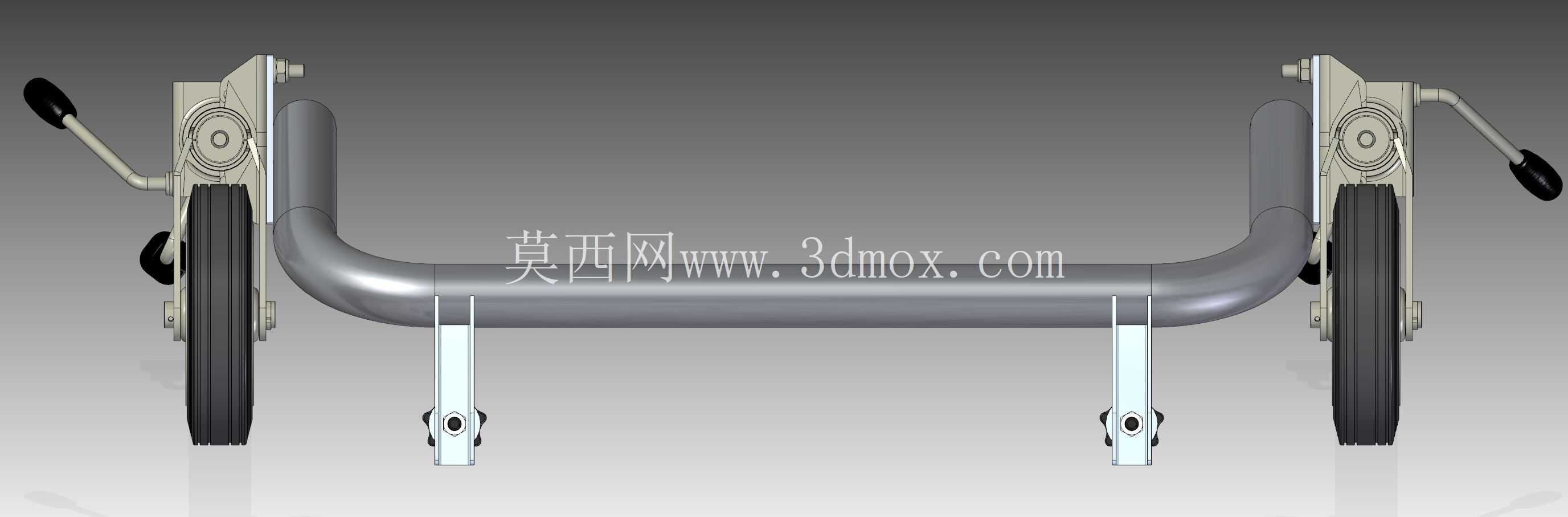

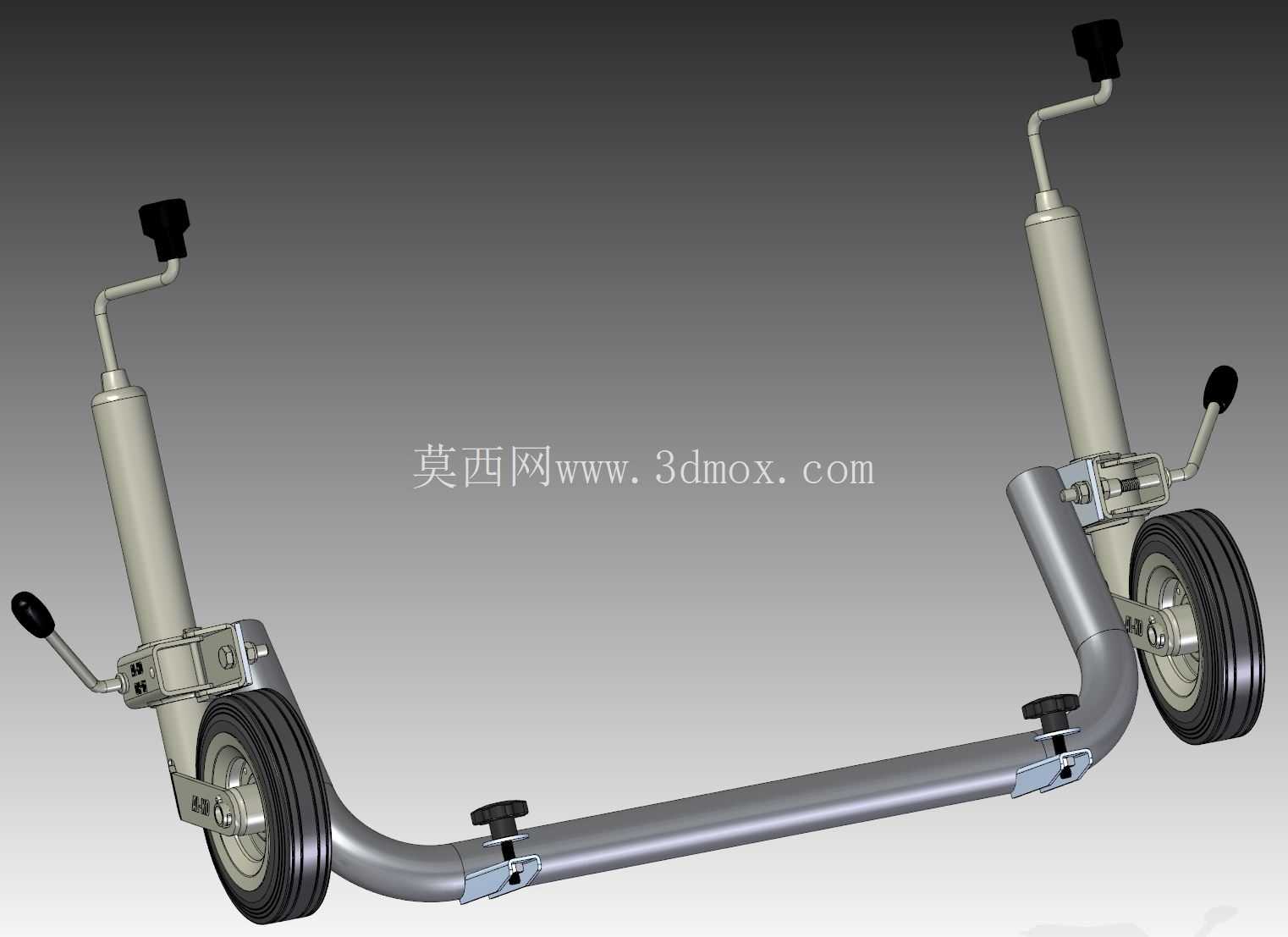

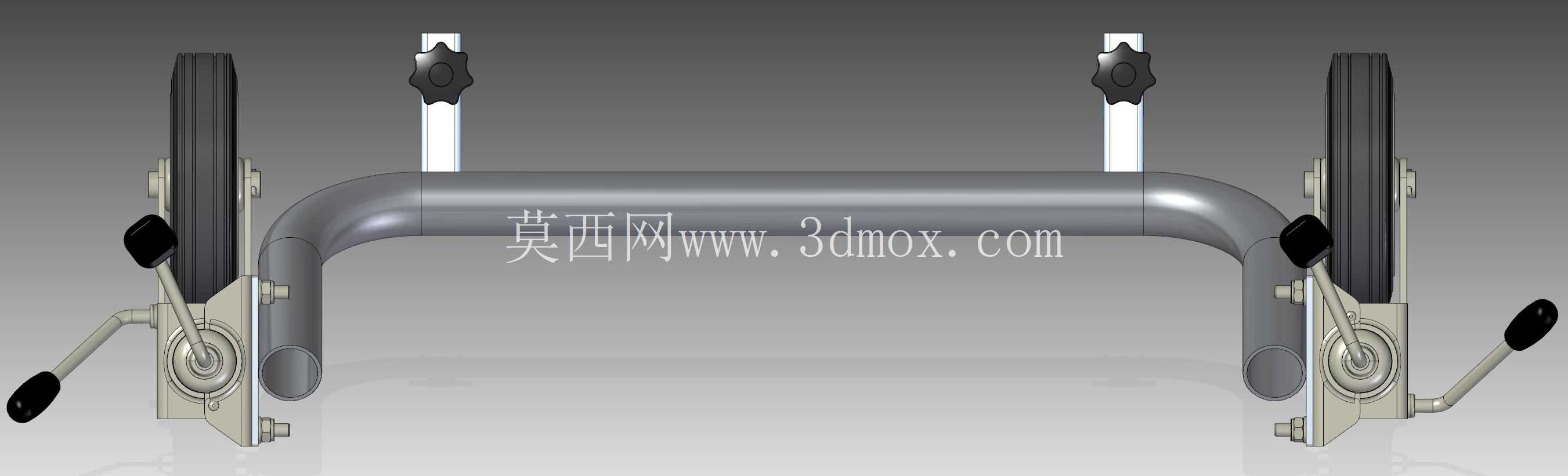

在金属柜体类重物的车间转运、安装就位场景中，常规叉车受限于作业空间宽度、地面平整度要求，往往难以在狭窄的柜体安装通道、成品仓储区完成精准移位作业，这款手摇式金属柜体搬运装置正是针对这类窄空间重载移位需求开发的专用工装。从实际作业逻辑来看，该装置采用对称双支撑轮搭配横向承托梁的主体结构，作业时无需额外吊装设备配合，仅需将横向承托梁插入金属柜体底部的预留抬升间隙，通过两侧的手摇升降机构同步抬升，即可将柜体整体抬离地面，依靠两端的实心橡胶轮完成水平方向的移位，全程单人即可操作，大幅降低窄空间内重型金属柜体移位的人力投入与作业风险。

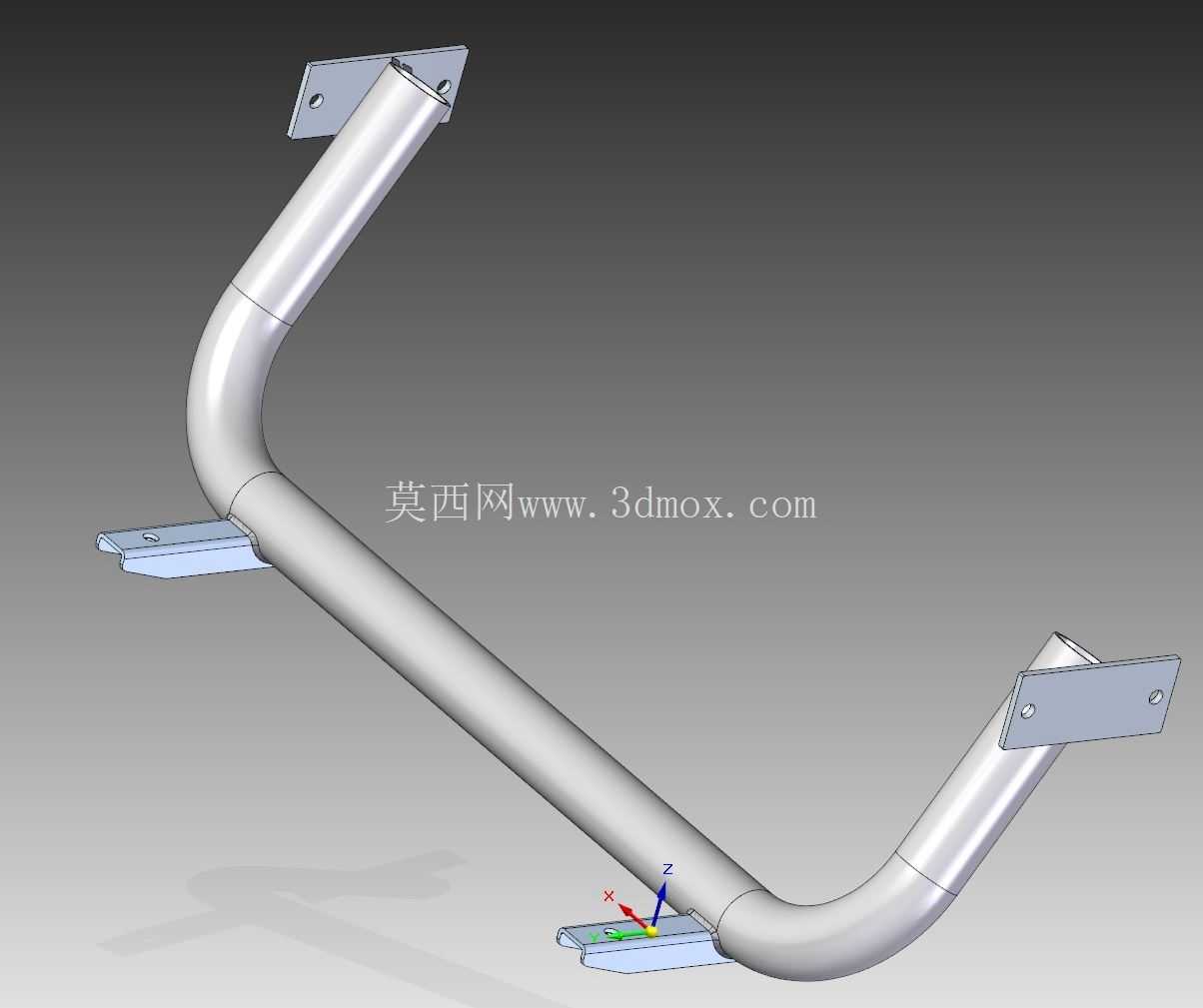

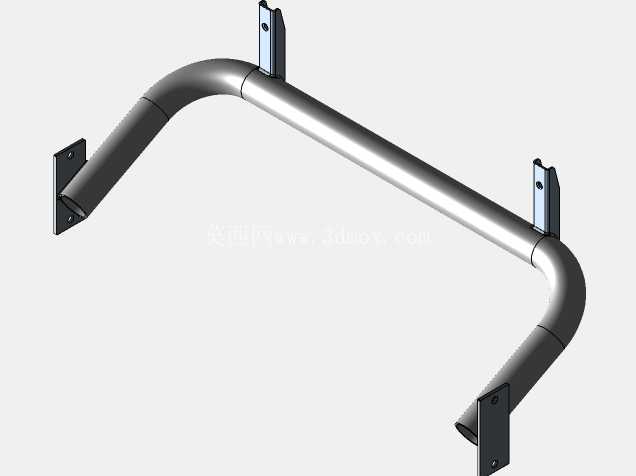

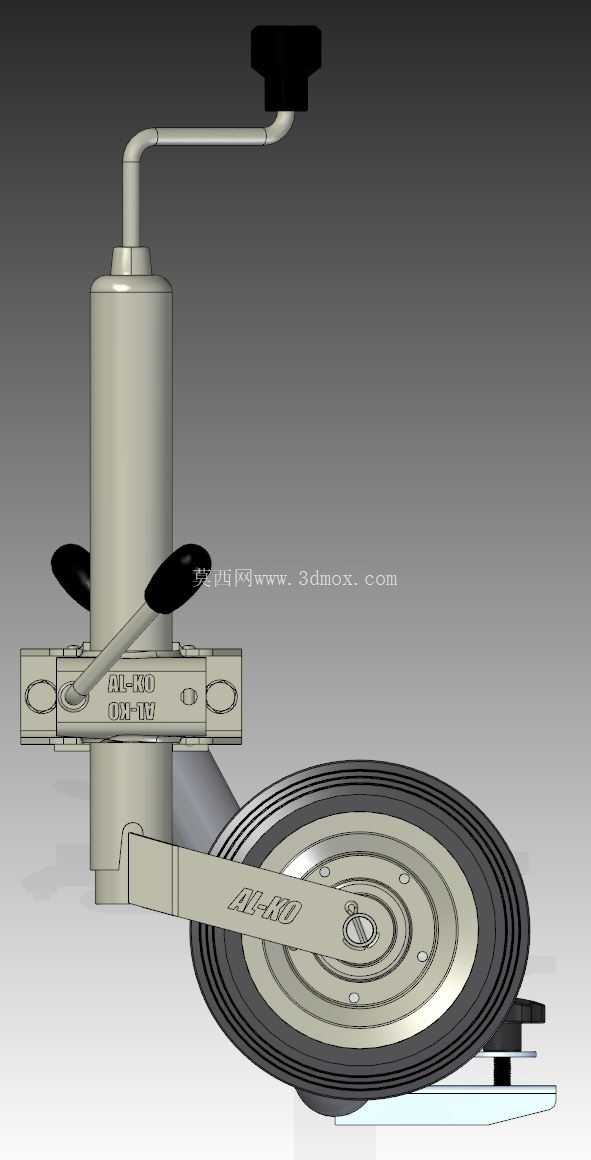

设计层面上，两侧的升降立柱采用套筒式伸缩结构，内置梯形螺纹传动副，摇把输入的扭矩通过螺纹副转化为垂直方向的直线抬升力，梯形螺纹的自锁特性可以保证抬升过程中任意高度位置都不会出现意外下滑，无需额外设置锁止插销即可保障作业安全；摇把末端设置的防滑塑胶握把，适配操作人员戴劳保手套作业的握持需求，摇把与立柱的连接位置设置单向止退棘爪，避免抬升过程中摇把反转打伤人。横向承托梁采用冷拔无缝钢管弯制成型，梁体上设置多组可调式限位挡块，可根据不同宽度的金属柜体调整挡块位置，防止移位过程中柜体在梁体上发生横向滑移；挡块采用快拆式螺栓固定，调整位置时无需额外工具，徒手即可完成松紧调节，适配现场快速切换不同规格柜体搬运的作业需求。

两端的行走轮采用高承重实心橡胶轮，轮面宽度达到40mm，可在环氧地坪、水泥地面、瓷砖地面等多种常见车间与安装现场地面行走，不会对地面造成压痕损伤；轮组与升降立柱的连接位置设置推力轴承，转向时仅需施加很小的水平力即可完成装置的转向调整，在宽度仅比柜体宽150mm的狭窄通道内也能完成90度转向操作。从安装边界尺寸来看，该装置收拢状态下的整体长度为1200mm，升降立柱的最低高度为280mm，可插入底部间隙大于300mm的各类金属柜体底部，最大抬升行程为180mm，足够将柜体抬离地面50-120mm完成移位作业，完全规避常规搬运设备抬升行程过大导致柜体重心过高失稳的问题。

实际作业过程中，操作人员可先将装置调整至最低高度，将承托梁推入柜体底部中心位置，调整两侧限位挡块贴紧柜体底部侧边，随后同步摇动两侧摇把将柜体抬升至合适高度，即可推动装置完成柜体的长距离转运；到达安装位置后，同步反向摇动两侧摇把，将柜体缓慢下放至地面，松开限位挡块后将承托梁从柜体底部抽出即可完成整个作业流程，整个过程无需额外人员配合，单人作业时长不超过5分钟，相比传统撬棍加滚杠的移位方式，作业效率提升60%以上，同时完全避免撬棍撬动对柜体底部漆面、结构造成的损伤。

结构细节上，承托梁与两侧升降立柱的连接位置采用焊接加强筋加固，焊缝处做打磨圆滑处理，避免搬运过程中尖锐边角刮伤柜体表面涂层；所有外露金属部件均做喷塑防锈处理，适配车间多粉尘、偶尔有切削液溅落的作业环境，长期使用不会出现锈蚀卡滞的问题。摇把与螺纹副的连接位置设置黄油嘴，日常维护时仅需定期注入润滑脂即可保证传动顺畅，无需复杂的拆解保养，降低现场设备维护的工作量。针对不同承重需求的柜体，该装置的单轮额定承重达到250kg，整体额定承重为500kg，可覆盖绝大多数钢制文件柜、电气柜、金属储物柜的移位需求，在家具生产车间、电气柜装配车间、机房设备安装现场都有广泛的适配空间。
