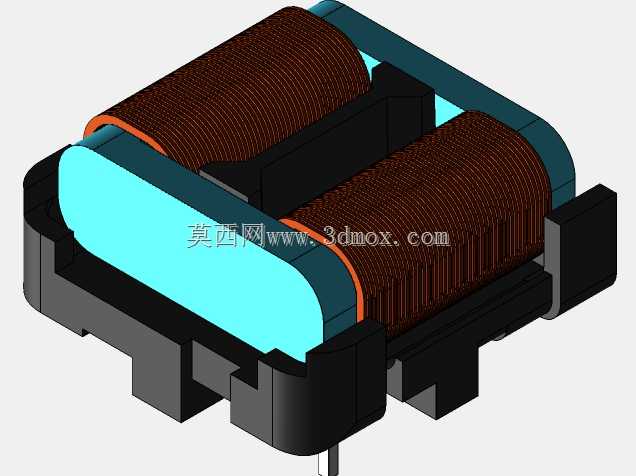

FQ1918H扁线共模扼流圈结构设计

　　在开关电源、伺服驱动、工业通讯端口这类存在高频共模干扰的电路场景中，共模扼流圈是抑制线路共模噪声的核心被动元件，这款扁线结构的共模扼流圈，正是针对大电流、低安装高度的板级滤波需求开发的结构方案。从实际电路应用来看，这类扼流圈通常串联在电源输入端口或者差分通讯线路的进线端，当共模电流流过绕组时，两个绕组产生的同向磁场会在闭合磁路中叠加，呈现出高感抗特性，以此衰减高频共模干扰信号，而对于差模工作电流，两个绕组产生的磁场反向抵消，不会对正常的功率传输或者信号传输造成额外损耗，这也是共模扼流圈区别于普通差模电感的核心功能逻辑。

　　这款产品采用扁铜线绕制绕组，和传统圆线绕组相比，相同窗口面积下扁线的填充率可以提升30%以上，能够在同等磁芯体积下承载更大的工作电流，同时扁线的散热表面积更大，长时间满负载工作时绕组的温升更低，适合工业级设备长时间连续运行的工况要求。磁芯部分采用双槽卧式结构，两个绕组分别绕制在磁芯的两个独立窗口内，绕组之间设置有绝缘挡墙，既可以保证绕组间的绝缘耐压满足安规要求，也能减少绕组之间的寄生电容，拓宽扼流圈的有效滤波频段，避免高频段滤波效果因为寄生电容导通而出现衰减。底座采用耐高温工程塑料注塑成型，引脚采用直插式排布，引脚间距和PCB板上的标准焊盘位置完全匹配，安装时可以直接通过波峰焊或者回流焊固定在电路板上，不需要额外的固定结构。

　　从安装边界来看，这款扼流圈的整体外形采用扁平化设计，总安装高度控制在常规板级元件的限高范围内，不会占用过多的设备内部垂直空间，磁芯外围的绕组端部做了绝缘包封处理，既可以避免绕线松散，也能防止生产组装过程中漆包线绝缘层被刮伤造成短路风险。在结构设计过程中，首先需要根据目标电路的额定工作电流、需要抑制的干扰频段、直流电阻要求来确定磁芯的材质和尺寸，这款产品选用的是高初始磁导率的锰锌铁氧体磁芯，在10kHz到10MHz的常见干扰频段内可以保持稳定的磁导率，保证全频段的阻抗特性满足滤波要求。

　　绕组绕制时采用分层平绕的方式，扁线的宽面贴合磁芯骨架，每层绕组之间垫有超薄绝缘薄膜，控制绕组的层间电容，同时保证绕组的平整度，避免绕线凸起造成整体尺寸超差。磁芯组装时在对接面涂覆少量导磁胶，既可以固定磁芯 pair，减少磁芯振动产生的音频噪声，也能减小磁芯对接处的气隙离散性，保证每批次产品的电感量一致性。引脚和绕组的连接采用点焊加浸锡工艺，避免虚焊造成的接触电阻过大问题，底座上设置有定位凸台，和磁芯底部的定位槽配合，组装时可以快速定位，不会出现磁芯偏移导致的引脚位置偏差。实际选型使用时，需要注意这款扼流圈的安装位置要远离板上的其他强磁元件，避免外部磁场影响磁芯的工作点，同时引脚焊接时的温度和时间要符合塑封底座的耐温要求，防止底座受热变形导致引脚松动。从结构可靠性角度，这款扼流圈的绕组和磁芯之间、磁芯和底座之间都做了点胶固定，可以承受常规工业设备运输和工作过程中的振动冲击，不会出现绕组松散、磁芯开裂的问题。扁线绕组的端部做了圆滑处理，不会出现漆包线毛刺刺破绝缘层的风险，满足工业级电子产品的安规绝缘要求。
