直插式升压鼓芯电感器三维结构设计

在消费类便携电子、小型通讯终端、低压供电模块的PCB板级设计中，直插式升压电感是DC-DC升压拓扑里不可或缺的被动储能元件，这款鼓芯结构的升压电感，正是针对小功率升压电路的空间、性能需求做的结构优化设计。从实际选型适配角度看，这类电感主要承担升压回路里的储能、续流作用，在电池供电的手持设备、小型信号传输终端里，当输入电压低于后端电路工作电压时，通过电感的充放电配合开关管、整流二极管完成电压抬升，相比贴片功率电感，直插引脚的结构在小批量手工焊接、返修场景下操作容错率更高，同时引脚的机械强度更好，能承受一定的外力拉扯，适合对焊接可靠性有一定要求的工业类小型通讯板卡。

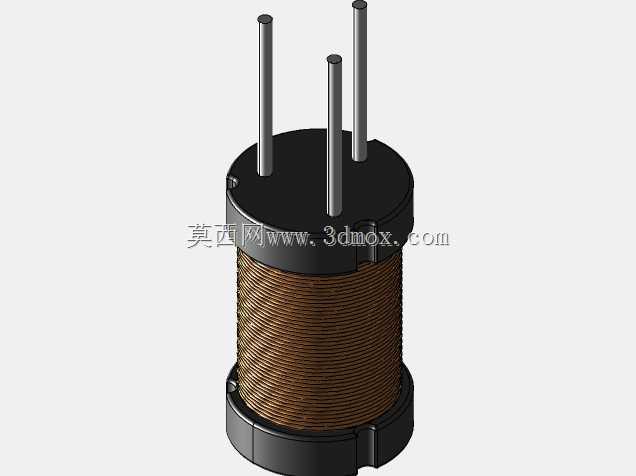

设计这款电感的三维结构时，首先要匹配磁芯的储能特性，鼓芯磁芯的中柱绕线区域做了等径设计，上下端的挡边凸缘高度刚好能约束漆包线的绕制边界，避免绕线过程中线圈滑出磁芯端面，同时上下挡边的外径一致，在后续包胶、点胶固定工序中能提供平整的支撑面，不会出现磁芯放置倾斜的问题。绕线区域的长度是结合目标电感量、额定电流参数计算的，选用的漆包线线径匹配额定工作电流下的载流需求，绕制时采用密绕排布，每层线圈之间紧密贴合，既可以充分利用磁芯的绕线空间，缩小整体体积，也能减少线圈之间的分布电容，降低高频工作下的损耗。三根直插引脚的排布位置做了对称优化，其中两根作为绕组的首尾引出端，第三根为固定引脚？不对，不对，看结构是三根引脚？哦不对，仔细看结构，三根引脚均从上端盖引出，引脚的直径匹配PCB板上标准的插件孔尺寸，引脚伸出磁芯上端面的长度符合波峰焊的吃锡要求，引脚根部与磁芯上端盖的结合处做了限位凸台，在插件时可以控制电感插入PCB的深度，避免引脚插入过深顶到板底其他元件，也能保证焊接后电感本体与PCB板面之间留有合适的间隙，利于焊接时的助焊剂挥发，同时提升散热效果。

从安装边界来看，这款电感的圆柱形本体最大外径控制在小体积升压电路的常用尺寸范围内，整体高度适配板上元件的限高要求，不会遮挡周边的接插件、贴片元件。磁芯上下端的黑色固定端盖采用卡扣结构与鼓芯磁芯配合，不需要额外的粘接剂就能实现预固定，绕线完成后在端盖与磁芯的结合处点固定胶，提升整体结构的抗振性能，满足运输、使用过程中的跌落、振动测试要求。线圈表面没有额外的屏蔽罩结构，属于非屏蔽功率电感，在布局时需要注意与周边敏感信号线路保持合适的间距，避免漏磁对信号造成干扰，这种开放式的结构也带来了更好的散热条件，大电流工作时线圈产生的热量可以直接通过空气对流散出，相比带屏蔽罩的同规格电感温升更低。

在三维建模过程中，需要重点还原几个影响装配的关键尺寸：一是三根引脚的中心距，必须严格匹配PCB封装的孔位坐标，否则会出现插件困难的问题；二是磁芯本体的最大外径，要考虑到批量生产时磁芯的尺寸公差，建模时预留合适的装配间隙，避免相邻元件之间出现干涉；三是引脚的直线度，实际生产中引脚会有轻微的成型偏差，建模时按照理想直线状态绘制，同时在封装设计时预留插件孔的余量。绕线部分的建模不需要还原每一根漆包线的细节，只要按照实际绕线的外径、高度做出等效的线圈实体，就能满足整机结构干涉检查的需求，同时也能减少模型的数据量，提升大型装配体的打开、运算速度。

这类鼓芯升压电感的结构设计，本质上是在电气性能、体积、成本、安装便利性之间做平衡，直插结构的设计虽然比贴片电感占用更多的PCB板面空间，但在小功率、对成本敏感的通讯类电子产品中，其生产工艺成熟、焊接良率高、抗过载能力强的特点，依然有很广泛的应用场景。在做板级结构设计时，通过精准的三维模型提前确认电感的安装空间、与周边元件的安全距离，可以有效减少后期打样时出现的装配干涉问题，缩短产品的研发周期。
