PDRH1510贴片式功率电感结构设计

在消费电子、通讯终端、工业控制板卡的电源回路设计中，贴片功率电感一直是DC-DC转换、电源滤波、噪声抑制环节的核心被动元件，PDRH1510这类屏蔽式贴片功率电感，主要面向高密度贴装的电路板场景，解决传统插件电感占用竖向空间大、贴装效率低、磁泄漏干扰周边敏感器件的痛点。从实际应用场景来看，这类电感常部署在便携通讯设备的电源管理模块、车载电子的低压供电回路、工业传感节点的稳压电路中，需要兼顾大电流承载能力、低直流电阻、小体积贴装的多重需求，尤其是4G、5G通讯终端的射频前端配套电源回路，对电感的磁屏蔽性能要求极高，避免电感漏磁干扰射频信号的接收灵敏度。

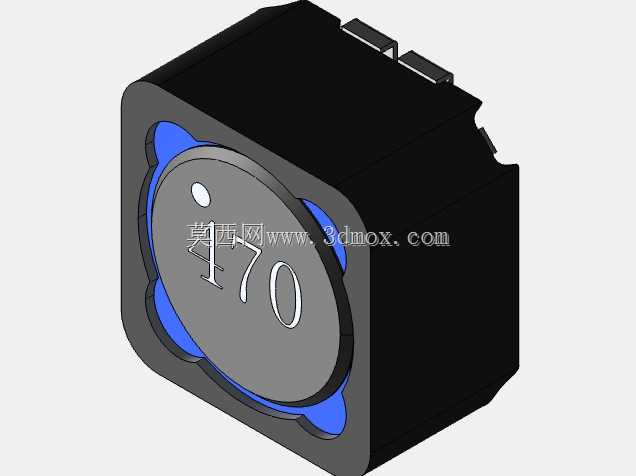

从产品功能特性来看，该款电感采用闭合磁路的屏蔽结构设计，外围的方形磁罩将内部绕组完全包裹，相比非屏蔽的工字电感，能大幅降低周边的电磁辐射强度，减少对板上相邻的高频信号走线、传感器芯片的电磁干扰。端面的标识区域直接印刷感量参数，方便SMT贴装过程中的视觉识别与来料校验，避免错料风险。底部的焊端采用扁平化设计，与PCB焊盘的接触面积充足，回流焊过程中能够形成均匀的焊点，提升焊接可靠性，同时可以承受更高的峰值电流，避免大电流工况下焊端过热脱落。

设计思路上，这款电感优先平衡了磁芯饱和特性与绕组直流电阻的矛盾，磁芯采用合金粉材质，在保证足够磁导率的前提下，提升了饱和电流阈值，避免大电流通过时电感量骤降导致电源回路失效。绕组采用扁平铜线绕制，相比同线径的圆铜线，在有限的磁芯内部空间里可以获得更大的导体截面积，有效降低直流电阻，减少电感工作时的铜损，提升电源转换效率，降低器件发热。磁芯与绕组之间预留了均匀的绝缘间隙，避免绕组漆包线破损后与磁芯短路，同时磁罩与底部基座的卡扣结构经过优化，不需要额外的粘接剂即可完成组装，提升生产装配效率，也避免长期高温工况下粘接剂老化导致磁罩脱落。

从外形尺寸与安装边界来看，该款电感采用15mm×15mm的正方形基座，总高度控制在10mm，属于同规格感量下体积压缩比较充分的型号，在PCB布局时，只需要预留对应尺寸的焊盘位置，不需要在电感上方预留额外的避让空间，适合多层板的高密度贴装需求。焊端的位置分布在器件两侧的底部，贴装时的对位公差容忍度较高，适合高速SMT生产线的贴装精度要求，器件本体的边角做了微小的倒角处理，避免贴装吸嘴取料时出现打滑、吸偏的问题。在进行板卡结构设计时，需要注意电感周边0.5mm范围内不要布置高度超过1mm的元器件，避免回流焊过程中器件立碑、移位导致的焊接不良，同时电感正下方尽量不要走高频信号线，进一步降低电磁耦合干扰的风险。

在实际选型匹配时，这款电感的结构设计可以覆盖大部分低压大电流的电源回路需求，闭合磁路的设计也让它可以靠近板卡的接口区域布置，不需要额外增加金属屏蔽罩，能够帮助设计人员压缩板卡的整体尺寸。建模过程中对磁罩的卡扣结构、焊端的爬锡角度、标识区域的凹陷深度都做了还原，能够直接用于板卡的3D布局干涉检查，模拟实际贴装后的空间占用情况，提前发现结构设计中的装配冲突问题，减少打样后的修改迭代次数。
