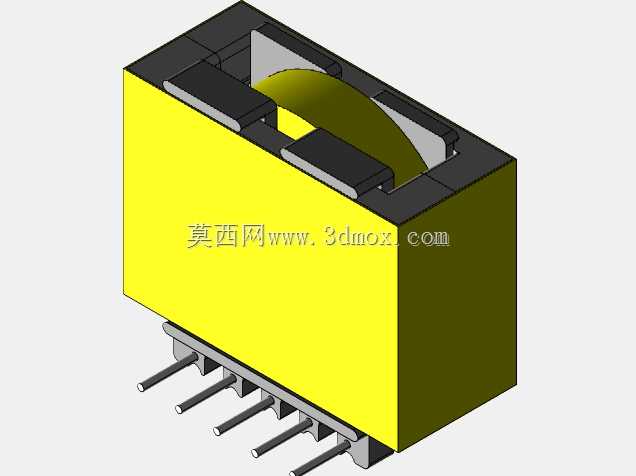

PZ-EQ25五针立式高频变压器结构

　　在小功率开关电源、通讯终端供电模块、工控板卡辅助电源这类对安装空间有严格限制的场景里，插装式高频变压器的结构合理性直接决定了生产装配效率与长期运行可靠性，这款五针结构的EQ25型变压器，就是针对小功率隔离供电场景优化的成熟结构方案。从实际选型适配的角度看，这类变压器的安装边界完全匹配常规PCB板的插装布局，底部五根直插引脚采用等间距排布，引脚伸出磁芯底部的长度符合波峰焊工艺的通用要求，不需要额外调整钢网开口或治具就能适配常规电子组装产线的焊接流程，引脚的直径与强度也能满足插装时的受力要求，不会出现装配过程中引脚弯折变形的问题。

　　磁芯部分采用EQ型扁平磁芯结构，相比传统EE型磁芯，这类磁芯的窗口利用率更高，在相同的磁芯截面积下能容纳更多的绕组匝数，同时扁平的外形结构能有效降低器件整体高度，适配薄型化设备的内部堆叠要求，磁芯外侧的绝缘骨架采用耐高温工程塑料注塑成型，骨架上预留了绕组挡墙结构，能保证初次级绕组之间的安规距离满足低压供电设备的绝缘要求，不需要额外增加绝缘挡片就能实现基础的电气隔离。设计这类变压器结构的时候，首先要平衡的是磁芯包裹面积与绕组散热空间的关系，这款结构里磁芯对绕组的包裹范围刚好覆盖整个线包区域，既能够降低漏磁对周边电路的电磁干扰，又在线包两侧预留了微小的散热间隙，避免长时间满负载运行时热量堆积在磁芯内部加速绝缘层老化。

　　顶部的磁芯固定卡扣和骨架是一体化设计的，装配时不需要额外点胶固定磁芯，依靠卡扣的预紧力就能保证磁芯对接面的紧密贴合，减少磁芯气隙偏差带来的电感量离散性问题，这一点对于批量生产时的参数一致性控制非常关键，能大幅降低生产过程中的参数调校成本。从实际应用的适配性来看，这款五针结构的引脚排布刚好对应小功率反激电源的典型引脚定义，初级绕组、次级绕组、反馈绕组的引脚位置预留了足够的爬电距离，即使在潮湿的应用环境下也不会出现引脚间拉弧的问题。骨架底部的定位凸台刚好能卡入PCB上对应的定位孔，装配时不需要额外对位就能保证器件的安装垂直度，过波峰焊时不会出现器件浮高、偏移的问题。线包部分的绕制空间经过精准核算，在满足0.5-3W功率输出的绕组线径与匝数要求下，整体外形不会超出磁芯的外轮廓边界，不会和周边的电容、电阻等贴片器件产生装配干涉，在PCB布局时可以按照器件的最大外轮廓预留安装空间，不需要额外预留避让余量。磁芯对接面的平整度要求在结构设计时也做了充分考虑，骨架上的磁芯安装槽有精准的限位结构，装配后磁芯的对接面不会出现错位，能有效降低磁芯损耗，提升变压器的能量转换效率。

　　对于结构设计工程师来说，调用这类成熟的变压器三维模型时，可以直接提取安装孔位、引脚坐标、最大外轮廓尺寸来完成PCB布局与整机结构的堆叠校验，不需要反复核对器件手册的尺寸参数，能大幅缩短电源部分的设计周期，同时也能提前规避装配干涉、安规距离不足这类常见的设计问题。在通讯类终端设备的辅助电源设计里，这类小体积插装变压器的抗振动性能也很关键，这款结构的五根引脚均匀分布在骨架底部，焊接后能形成稳定的支撑结构，通过常规的运输振动、跌落测试时不会出现引脚脱焊、磁芯松动的问题，完全满足消费类电子、工业通讯设备的可靠性要求。
