FQ1515H扁线共模扼流圈结构设计

在开关电源、伺服驱动、工业通讯接口这类存在高频共模干扰的电路场景中，共模扼流圈是抑制线路传导骚扰的核心被动元件，这款扁线结构的共模扼流圈，正是针对大电流、低安装高度的板载应用场景完成的结构设计。从实际电路应用来看，这类扼流圈通常串联在电源输入端口或者差分通讯线路上，对共模干扰信号呈现高阻抗特性，对正常传输的差模信号阻抗极低，不会影响电路的正常功率传输或者信号通讯，尤其在工业控制板卡、车载电子单元、大功率充电模块这类对EMC性能要求严苛的场景中，扁线绕组的结构相比传统圆线绕组，在相同的绕组窗口面积下可以获得更高的槽满率，有效提升载流能力，同时扁线的规整排布也能降低绕组的交流电阻，减少高频下的集肤效应带来的损耗。

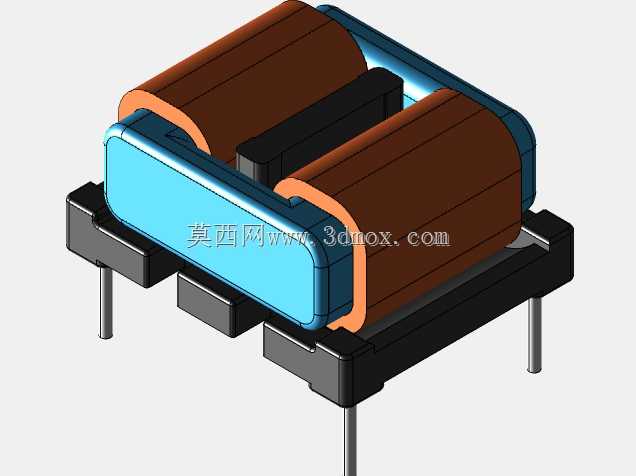

设计过程中首先要匹配磁芯的结构选型，这款产品采用双槽卧式磁芯结构，两个绕组分别绕制在磁芯的两个独立骨架槽位内，绕组之间的绝缘隔离通过骨架的中间挡墙实现，避免高低压绕组之间的爬电距离不足带来的安规风险。骨架底部采用插针式安装结构，四个直插引脚的排布严格匹配常规PCB板的焊盘孔距，引脚伸出骨架底部的长度经过校准，既可以保证波峰焊时焊锡能够充分浸润引脚，又不会因为引脚过长导致焊后剪脚工序额外增加加工成本，引脚的直径选型也匹配对应载流量下的焊盘孔径，避免焊接过程中出现虚焊或者孔铜撕裂的问题。

绕组部分采用扁铜线立绕的工艺结构，相比平绕方式，立绕的扁线在磁芯窗口内的排布更加紧密，每层绕组之间的间隙更小，能够有效控制绕组的整体寄生电容，而寄生电容是影响扼流圈高频滤波性能的关键参数，过大的寄生电容会让高频干扰信号直接通过电容耦合到后端电路，大幅降低扼流圈的高频抑制效果。绕组外侧的绝缘包覆采用耐高温绝缘胶带，胶带的包覆范围覆盖绕组的上下端面和外侧弧面，既可以固定绕组避免运输或者安装过程中绕组松散移位，也能增强绕组与磁芯、外部金属结构之间的绝缘强度，满足安规标准中对基础绝缘的距离要求。

磁芯与骨架的配合采用过盈卡扣结构，磁芯的两个E型部分（或者UI型组合结构）插入骨架的定位槽后，通过骨架侧边的卡扣结构完成预固定，后续经过真空含浸或者点胶固定后，磁芯与骨架不会因为振动、温度循环出现松动移位，避免磁隙变化带来的电感量漂移问题。磁芯的中柱位置根据需要的共模电感量设置对应气隙，这里要注意的是共模扼流圈的气隙设计与差模电感不同，共模状态下两个绕组产生的磁通在磁芯中柱是叠加的，气隙的设置主要是为了避免大共模干扰电流下磁芯出现饱和，而差模状态下两个绕组的磁通相互抵消，磁芯不会因为差模工作电流出现饱和，这也是共模扼流圈可以通过较小的磁芯体积实现较大差模电流通过的核心原理。

安装边界方面，这款扼流圈采用卧式贴板安装结构，整体高度控制在板载元件的常规限高范围内，不会因为元件过高影响机箱内部的空间排布，本体的长度和宽度尺寸匹配常规功率密度下的板卡布局，两侧的绕组外弧面与周边元件的安全距离经过核算，满足生产加工过程中自动插件机的操作空间要求，不会出现插件头与周边元件干涉的问题。底部的安装平面平整度经过控制，贴板安装后元件底部与PCB板面之间保留微小间隙，既可以避免焊接过程中助焊剂残留堆积在元件底部无法清理，也能提升元件在板上的抗震性能，在设备出现振动冲击时不会因为硬接触导致引脚断裂。

从结构设计的细节来看，骨架的挡墙高度、绕组的起收线位置、引脚的固定结构都经过反复优化，比如绕组的起端和收端都直接缠绕在对应引脚上，通过焊锡完成电气连接，没有额外的飞线或者转接结构，降低生产过程中的断线风险；磁芯的外侧边缘做了圆角处理，避免绕线过程中尖锐的磁芯棱角刮破扁线的绝缘漆层，造成绕组短路的隐患；骨架采用耐高温的工程塑料材质，可以满足无铅焊接过程中的高温冲击，不会出现过炉后骨架变形、引脚移位的问题。

在实际选型应用中，这类扁线共模扼流圈尤其适合10A以上的大电流电源端口，相比同电流等级的圆线扼流圈，扁线结构的整体体积可以缩小15%-20%，同时绕组的温升更低，长时间满负载工作状态下，绕组的温升控制在绝缘材料的耐温等级范围内，不会因为过热导致绝缘老化加速，提升元件的长期工作可靠性。在三维建模过程中，所有的配合尺寸都按照实际生产公差进行了预留，比如磁芯与骨架的配合公差、引脚与骨架的压接公差、绕组的绕制公差都在模型中有所体现，结构设计人员可以直接将该模型导入PCB布局软件中进行空间干涉检查，也可以基于该模型调整磁芯参数、绕组匝数来适配不同的滤波频段要求，快速衍生出不同参数规格的同系列扼流圈结构，缩短新产品的开发周期。
