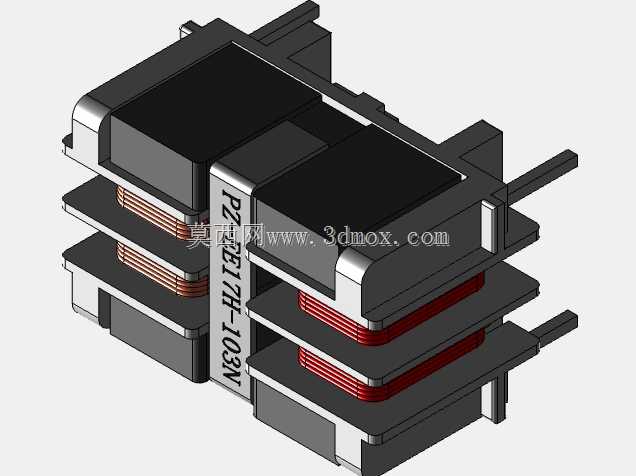

PZ-EE17共模扼流圈结构设计

在开关电源类产品的电磁兼容设计环节，共模扼流圈是解决传导干扰问题的核心被动器件，这款PZ-EE17规格的共模扼流圈，正是针对小功率LED驱动电源的板载安装场景开发的滤波元件。从实际应用场景来看，LED驱动电源普遍工作在高频开关状态，开关管快速通断会产生沿电源线传导的共模电磁干扰，这类干扰不仅会导致电源自身工作不稳定，还会通过电网传导影响同一供电回路下的其他用电设备，严重时甚至无法满足电磁兼容强制检测要求，而这款扼流圈的核心作用，就是在不影响电源正常功率传输的前提下，对共模干扰信号呈现极高的阻抗，将干扰能量耗散在绕组的磁阻与铜损中，阻断干扰的传导路径。

从功能特性上看，这款扼流圈采用EE型磁芯结构，双绕组对称绕制在磁芯的中柱两侧，当电源正常工作的差模电流流过两个绕组时，产生的磁场方向相反、大小相等，会在磁芯内部相互抵消，因此磁芯不会因为差模电流出现饱和，绕组对差模信号的阻抗极低，几乎不会造成电源工作电流的额外损耗；而当共模干扰电流流过两个绕组时，产生的磁场方向相同，会在磁芯内部叠加形成很强的磁场，让绕组对共模信号呈现很高的感抗，从而实现对共模干扰的抑制效果。相比普通的单绕组电感，这种对称双绕组结构不需要额外预留抗饱和的磁路气隙，能够在更小的体积下实现更高的共模电感量，非常适合空间受限的小功率LED驱动电源板卡使用。

从设计思路层面拆解这款模型的结构，首先磁芯部分选用EE17标准规格的铁氧体磁芯，磁芯的中柱与边柱尺寸严格匹配行业通用的EE17骨架规格，两个绕组分别绕制在骨架的左右两个绕线槽内，绕组之间通过骨架自带的隔栏实现物理隔离，满足安规设计中对初次级（这里对应电源的火线零线绕组）的爬电距离要求，不需要额外增加绝缘挡墙就可以满足多数小功率电源的安规绝缘要求。绕组采用多层平绕的方式绕制，漆包线的线径根据额定工作电流匹配，绕组外层包裹绝缘胶带实现层间绝缘与外层防护，磁芯与骨架装配完成后，通过侧边的固定卡扣实现磁芯与骨架的预固定，不需要额外点胶就可以保证磁芯不会在常规振动工况下出现移位。引脚部分采用直插式设计，引脚的间距、伸出长度都匹配标准PCB板的焊盘孔径设计，能够直接通过波峰焊或者手工焊接固定在PCB板上，引脚的根部设计有定位凸台，焊接时可以保证元件插装高度一致，避免出现歪斜、浮高的焊接缺陷。

从外形尺寸与安装边界来看，这款扼流圈的整体外形轮廓方正，最大宽度方向不超过18mm，长度方向不超过20mm，本体高度不超过15mm，属于小型化的板载元件，在PCB布局时，只需要在对应位置预留匹配引脚间距的两个焊盘，同时在元件本体投影区域预留足够的安装空间即可，不需要额外预留固定孔位。需要注意的是，由于这类共模扼流圈在工作时绕组会通过一定的工作电流，布局时要尽量远离板上的热敏元件，同时要避免在扼流圈正下方的PCB区域布置高频信号走线，防止漏磁干扰影响其他电路的正常工作。另外磁芯的两个拼接面在装配时会保留极微小的气隙，用来调整共模电感的电感量精度，建模时这个气隙的尺寸控制在0.1mm以内，既可以保证电感量的一致性，也不会因为气隙过大导致漏磁增加。

对于结构设计工程师来说，在调用这款三维模型进行电源板卡布局时，可以直接将模型导入到装配环境中，核对引脚位置与PCB焊盘的匹配度，同时检查元件与周边其他元器件的安全间隙，尤其是与周边电容、电阻等矮元件的间隙，以及与上方外壳的距离，避免出现装配干涉。对于电源研发工程师来说，这款模型的绕组参数、磁芯参数都匹配常规LED驱动电源的EMI滤波需求，可以直接参考其结构参数进行元件选型，不需要重新进行磁芯与绕组的匹配计算，能够大幅缩短电源产品的开发周期。
