PNR2520贴片功率电感结构设计

在消费电子、通讯终端、工业控制板卡的电源回路设计中，贴片功率电感是DC-DC转换、电源滤波、储能续流环节的核心被动元件，PNR2520型号的贴片功率电感，正是面向高密度贴装场景开发的表贴式功率电感方案，其三维结构完整还原了量产产品的实际装配特征，可直接用于PCB布局干涉检查、整机装配模拟、散热路径仿真等工程环节。

从实际选型应用场景来看，这类2520封装尺寸的功率电感，常被用于智能手机、便携穿戴设备、小型通讯模块、车载娱乐系统的电源管理单元，承担buck电路储能、输出纹波抑制、大电流回路滤波的作用，相比传统插件电感，其表贴封装可适配SMT高速贴装产线，无需人工插装工序，能大幅提升PCBA加工效率，同时降低整机装配后的高度空间占用。

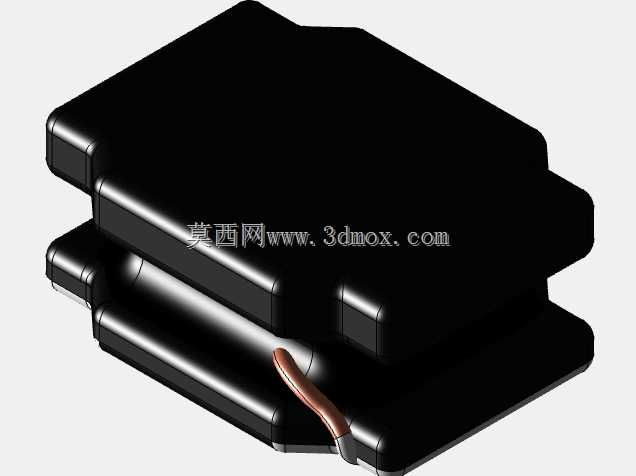

从产品功能特性维度看，该款电感采用屏蔽式结构设计，外部的磁性屏蔽壳体可将绕组产生的漏磁约束在壳体内部，避免对周边的敏感器件比如射频天线、高精度传感器、高速信号走线造成电磁干扰，这在高密度布板的便携电子产品中尤为关键——很多便携设备的射频模块与电源模块间距不足5mm，若使用非屏蔽电感，漏磁会直接导致射频接收灵敏度下降，甚至出现通话杂音、数据传输丢包等问题。绕组引出端采用扁平铜质引脚，与底部焊盘直接导通，可降低大电流工况下的引脚接触电阻，减少导通损耗带来的发热问题，适配持续大电流输出的电源回路需求。

在结构设计思路上，该电感的三维模型严格遵循实际量产的公差要求构建：整体外形为带倒角的方形屏蔽结构，边角处的圆弧倒角一方面可避免贴装过程中吸嘴拾取时出现打滑、偏位，另一方面也能减少磁性壳体在回流焊过程中因热应力集中出现的开裂风险。底部焊盘的位置、尺寸、共面度完全按照行业通用的2520封装规范设计，焊盘边缘预留了足够的钢网开窗空间，可保证锡膏印刷时的锡量均匀，避免回流焊后出现立碑、虚焊、焊锡短路等工艺缺陷。绕组部分的模型还原了实际绕制的线径、匝数排布特征，可用于仿真时的电感量、直流电阻、饱和电流参数的初步校核，帮助结构工程师在选型阶段就评估该电感是否满足电路的参数要求，无需等待实物样品即可完成布局优化。

关于外形尺寸与安装边界，该电感的封装命名对应公制尺寸2.5mm×2.0mm的占板面积，整体高度控制在常规薄型化设计的范围内，可适配厚度要求严苛的便携设备内部堆叠——比如当前主流的超薄智能手机，内部器件的高度余量往往不足1.2mm，该电感的高度尺寸可满足这类紧凑空间的安装需求，不会与上方的屏蔽罩、中框结构产生干涉。模型中还原的引脚伸出长度、焊盘宽度参数，可直接用于PCB封装库的匹配校验，避免出现封装尺寸不匹配导致的贴装偏移问题；同时模型标注的器件最大外形轮廓，可用于整机堆叠时的安全距离校核，保证电感与周边器件的间距满足安规、散热、装配的要求：比如电感与周边电解电容的间距需满足回流焊时的温度场分布要求，避免相邻器件因受热不均出现焊接缺陷，电感与周边塑胶结构件的间距需满足长期工作发热后的温升要求，避免塑胶件被高温烘烤出现变形、老化。

在实际工程应用中，这类三维模型的价值还体现在可制造性检查环节：通过将模型导入PCBA装配文件，可模拟贴片机吸嘴的拾取路径、回流焊的炉膛空间适配性、测试探针的接触位置是否合理，提前发现设计阶段的隐性问题，减少开模、试产阶段的设计变更次数，缩短产品的开发周期。对于结构工程师而言，准确的电感三维模型可避免因器件尺寸偏差导致的整机堆叠返工，尤其是在高密度集成的电子产品中，单个器件的尺寸偏差就可能导致整个主板的布局调整，带来极大的开发成本浪费。
