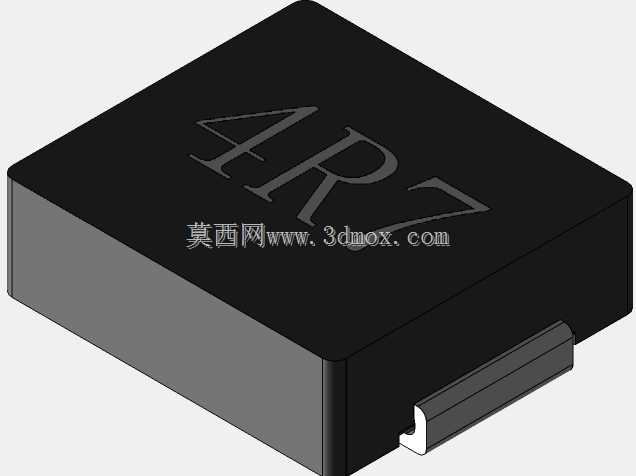

PSM5018模压大电流贴片电感三维结构

　　从结构设计角度看，该电感采用底部端电极的贴片式安装方案，电极延伸至器件侧面底部，在SMT回流焊过程中可形成更充分的焊锡浸润面，提升焊接后的机械连接强度，避免设备在跌落、振动工况下出现器件虚焊脱落的问题。器件本体为方正的立方体结构，顶面印有清晰的感值标识，生产环节的视觉检测工序可快速识别器件参数与安装方向，减少错料风险。在安装边界设计上，该电感的本体棱角做了微小的倒角处理，避免模压生产过程中出现磁体边角崩缺的问题，同时也能减少贴装吸嘴取料时的吸附偏差，适配高速贴片机的取料精度要求。在通讯终端、消费类电子产品的主板电源回路设计中，大电流电感的选型与安装适配一直是结构工程师需要重点考量的环节，这类电感承担着电源滤波、储能续流的核心作用，其外形尺寸、安装公差直接影响PCB布局的空间利用率与生产环节的贴片良率。本次呈现的PSM5018模压大电流电感，采用一体模压成型的封装结构，磁体与绕组完全被高磁导率合金磁粉包覆，相比传统绕线贴片电感，磁屏蔽性能更优异，可有效降低周边电路的电磁干扰，适合高密度贴装的数码产品、通讯设备内部电源模块使用。

　　端电极的位置与尺寸严格遵循对应封装的标准规范，焊盘设计可直接匹配通用SMD电感的PCB封装库，工程师在选型替换时无需重新调整焊盘尺寸，可大幅缩短产品改型的设计周期。从功能特性层面，模压结构的磁体密度更高，在相同外形尺寸下可实现更低的直流电阻与更大的额定电流承载能力，在大电流输出的DC-DC回路中，可有效降低器件自身的导通损耗，减少设备工作时的电感发热问题，提升电源模块的整体转换效率。磁体的闭合磁路设计让器件的漏磁极小，在高密度PCB布局中，即使将该电感靠近敏感的信号走线、射频模块，也不会对信号完整性造成明显干扰，这对于内部空间极度紧凑的智能手机、便携通讯设备而言尤为重要。

　　在实际建模过程中，需要严格还原器件的本体外形公差、端电极的突出高度与宽度尺寸，这些参数直接影响结构设计阶段的干涉检查结果——如果模型尺寸与实际器件存在偏差，很可能在后期样机组装时出现器件与周边屏蔽罩、结构件干涉的问题，导致需要重新改板，拉长项目研发周期。端电极的焊盘区域需要做单独的结构区分，在导出STEP格式模型用于PCB结构装配时，可单独设置电极部分的颜色与属性，方便工艺工程师在做DFM分析时快速识别焊接区域，评估钢网开口设计是否合理。另外，电感顶面的标识特征也需要在模型中准确还原，虽然这部分不影响装配尺寸，但在做整机虚拟装配评审时，可直观确认器件的安装方向是否正确，避免生产时出现反向贴装的错误。

　　这类模压大电流电感目前广泛应用在便携通讯设备的电源管理模块、固态硬盘的供电回路、车载电子的DC-DC转换单元中，不同应用场景对电感的温度特性、电流承载能力有不同要求，但基础的安装尺寸与外形结构是通用的，准确的三维模型可帮助工程师在设计初期就完成空间布局校验、焊接工艺评估，减少后期打样的迭代次数。在建模时还要注意器件底部与PCB表面的贴合间隙，模压电感的底部并非完全平整，端电极的厚度决定了器件贴装后的离地高度，这个尺寸如果建模不准确，会导致结构仿真时误判器件与下方走线的安全距离，甚至影响后期点胶加固工序的胶量计算。整体来看，这类一体成型模压电感器的结构看似简单，但每一处尺寸细节都关联着生产良率与实际使用可靠性，精准的三维模型是连接电路设计、结构设计与生产制造的关键载体，能帮助跨部门的工程师在研发阶段就同步对齐器件的所有物理特性，规避后续生产环节可能出现的各类装配问题。
