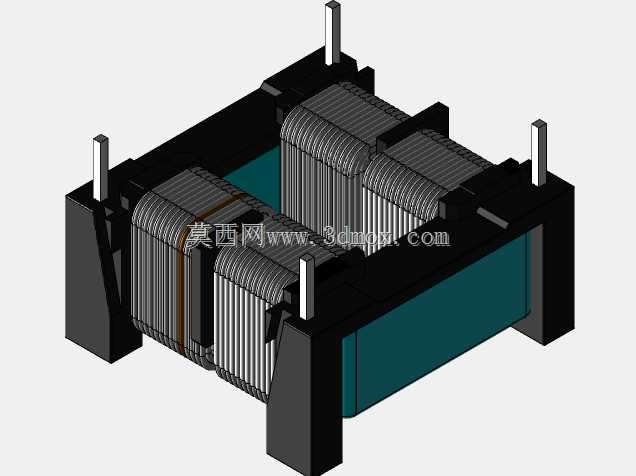

方形铁芯共模扼流圈三维结构设计

　　在开关电源、伺服驱动、工业通讯接口这类存在高频共模干扰的电路场景中，共模扼流圈是抑制线路传导干扰的核心被动元件，本次设计的方形铁芯结构共模扼流圈，正是针对板载安装空间受限、干扰抑制频段较宽的应用场景做的结构优化。不同于传统环形磁芯绕制的共模电感，方形铁芯的结构在绕线工序适配性上更有优势，自动化绕线设备的夹具可以直接卡接铁芯的直边段，绕线过程中排线的整齐度更容易控制，不会出现环形磁芯绕线时内侧线匝堆叠、外侧线匝松散的问题，批量生产时的绕组一致性可以得到有效提升。

　　从功能实现逻辑来看，这款扼流圈采用双绕组对称绕制的结构，两组线圈匝数完全一致、绕向相反，当电路中流过正常差模电流时，两个绕组产生的磁场在铁芯磁路中相互抵消，磁芯不会出现饱和，对正常工作信号的衰减可以控制在极低水平；当线路上出现共模干扰电流时，两个绕组产生的磁场同向叠加，铁芯呈现高阻抗特性，将共模干扰的能量转化为热能耗散，从而实现对共模噪声的抑制。设计过程中首先确定的是安装边界，这款元件采用直插式引脚结构，四个引脚的排布间距匹配常规PCB板的焊盘孔位标准，引脚伸出底座的长度控制在常规波峰焊工艺要求的范围内，既保证焊接时的引脚吃锡深度足够，也不会因为引脚过长导致焊接后剪脚工序的额外工作量。铁芯部分采用叠片式方形结构，相比整体式铁氧体磁芯，叠片结构的涡流损耗在高频段表现更优，磁芯的窗口尺寸经过反复核算，既要保证足够的绕线空间容纳对应线径的漆包线，也要控制整体外形尺寸不会超出板载安装的空间限制，磁芯外侧的绝缘骨架采用耐高温工程塑料注塑成型，骨架上设计有专门的绕线挡边，避免绕线过程中漆包线滑出磁芯窗口，同时骨架上预留的引脚固定槽可以保证绕线后的引线直接连接到对应引脚上，不需要额外的引线转接，减少了生产过程中的焊接节点，提升元件的长期可靠性。

　　绕组部分的设计需要兼顾载流能力和分布参数，线径的选择匹配额定工作电流下的温升要求，绕组的层间设置有绝缘隔层，避免层间电压差导致的绝缘击穿问题，绕制完成后绕组与磁芯之间的绝缘距离满足安规标准中对电气间隙和爬电距离的要求，底座部分的结构做了加强设计，在元件插装到PCB板后，底座的下表面与PCB板面贴合，既可以起到辅助定位的作用，也能在设备受到振动冲击时分散引脚的受力，避免引脚从根部断裂。在实际选型应用中，这类方形铁芯共模扼流圈可以直接替代同参数的环形共模电感，在自动化装配线上，方形结构的元件可以通过振动盘直接送料，不需要像环形元件那样做姿态识别调整，装配效率可以提升三成以上。

　　磁芯的磁路闭合设计也减少了漏磁，不会对周边的敏感器件比如信号采集芯片、高精度传感器造成磁干扰，在布局紧凑的工业控制板卡上应用时，不需要额外给扼流圈预留过大的隔离空间。设计过程中也充分考虑了不同应用场景的适配性，骨架上的绕线槽可以适配不同匝数的绕组，通过调整绕组匝数和铁芯的叠厚，可以覆盖不同额定电流、不同干扰抑制频段的需求，不需要重新开模制作骨架，大幅降低了衍生型号的开发成本。从结构细节来看，磁芯与骨架之间采用过盈配合固定，不需要额外的粘接剂，避免了粘接剂长期使用后老化导致的磁芯松动问题，引脚与骨架之间采用压接固定，引脚的抗拉力满足电子元件可靠性测试的相关标准，在常规的运输、装配、使用过程中不会出现引脚脱落的问题。整体外形的棱角处都做了圆角过渡处理，避免生产装配过程中尖锐棱角划伤操作人员或者损坏周边的线材绝缘层，绕组的最外层设置有绝缘包裹层，既可以固定绕组的线匝位置，也能提升绕组的绝缘防护等级，适应潮湿、多粉尘的工业应用环境。
