POT3056立式直插高频电源变压器结构

做消费类开关电源设计快十二年，经手的高频变压器磁芯规格少说也有四十多种，POT系列因为磁屏蔽性能优异、骨架引脚排布规整，一直是小功率AC-DC电源、通讯终端供电模块里的常用选型，这次拆解复现的POT30 5 6规格变压器，是近期给一款4G工业通讯终端做电源适配时反复核对过安装边界的型号。

先从实际应用场景说，这类变压器大多用在输出功率5-15W的隔离型开关电源里，常见于工业通讯采集终端、小型POE供电模块、智能家居主控板的电源回路，因为POT磁芯的罐型结构能把绕组完全包裹在磁环内部，相比EE、EF系列磁芯，它的漏磁要小40%左右，不会对周边的射频接收模块、信号采样电路造成电磁干扰，这也是通讯类设备优先选这个磁芯规格的核心原因。实际做板级布局的时候，它的安装位置要避开板上的模拟信号走线，尤其是毫伏级的采样线路，哪怕磁屏蔽性能好，引脚处的漏感还是会耦合出高频噪声，布局时通常会在变压器下方预留完整的地平面做屏蔽，不要走任何敏感信号线。

再讲产品本身的功能特性，这个规格的变压器采用立式直插安装，单侧引出6个直插引脚，引脚间距符合2.54mm标准排距，刚好适配常规PCB的通孔焊盘设计，不需要做特殊的异形焊盘。磁芯部分采用配对的锰锌铁氧体POT30磁芯，中柱开有固定气隙，用来防止大电流工况下磁饱和，气隙大小根据实际电源的拓扑结构调整，反激拓扑下通常留0.2-0.5mm的气隙，能满足12W输出下的电感量公差要求。绕组部分按照常规安规设计，初级绕组绕在最内层，中间加三层绝缘胶带做隔离，次级绕组绕在外层，最外层包裹铜箔做屏蔽层，屏蔽层单端接初级地，能有效降低共模干扰。

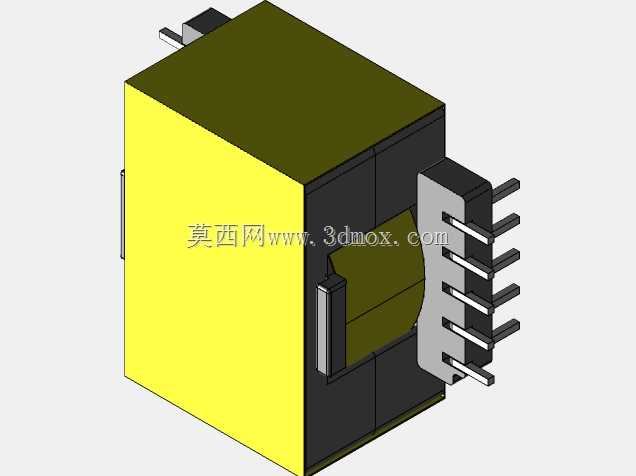

设计思路上，复现这个三维模型的时候，首先要卡准的是磁芯的外形边界，POT30磁芯的外径是30mm，总装配高度含引脚是26.5mm，磁芯本体的方形外壳边长28mm，这个尺寸直接决定了电源外壳的内部预留空间，要是前期建模时尺寸偏差超过0.5mm，后期开模做外壳就会出现顶壳的问题。然后是引脚的位置度，单侧6个引脚分两排排布，前排3个引脚长度3.2mm，后排3个引脚长度4.0mm，引脚直径0.5mm，焊盘插入深度要控制在1.8mm，过波峰焊的时候不会出现引脚冒锡过高的问题。骨架部分的定位凸台是建模时容易忽略的细节，磁芯和骨架配合的位置有两个0.8mm的定位卡舌，装配时卡舌卡入磁芯的预留卡槽，不需要额外点胶就能固定磁芯位置，避免生产过程中磁芯移位导致电感量偏差。

安装边界这块要特别注意，立式安装时，变压器本体距离周边电解电容的最小安全距离要留2mm以上，因为变压器工作时表面温升会达到45K左右，离电解电容太近会加速电容电解液干涸，缩短电容使用寿命。引脚的焊盘孔径要做0.7mm，焊盘外径1.4mm，相邻焊盘之间的阻焊桥宽度不小于0.2mm，过波峰焊时不会出现连锡问题。另外磁芯顶部的平整度要控制在0.1mm以内，如果是需要点胶固定的应用场景，顶部点胶的位置要避开磁芯的合模缝，防止胶水流进磁芯缝隙改变气隙大小，导致电感量偏移超出公差范围。

实际选型的时候，这个规格的变压器能适配65kHz-100kHz的开关频率，初级电感量通常做在1.2mH-2.2mH之间，根据不同的输入电压范围调整绕组匝数，宽电压输入（85-265VAC）的场景下初级匝数会比固定220V输入的多15匝左右，建模时绕组的排布空间要留够余量，避免实际绕线时线包过粗装不进磁芯内腔。还有骨架的材质，通常采用阻燃PA66加30%玻纤，耐温等级达到B级130℃，能满足长时间满载工作的温升要求，建模时骨架的壁厚要做到0.8mm以上，过波峰焊时不会出现骨架变形导致引脚移位的问题。
