PDL0405直插式磁芯电感器结构设计

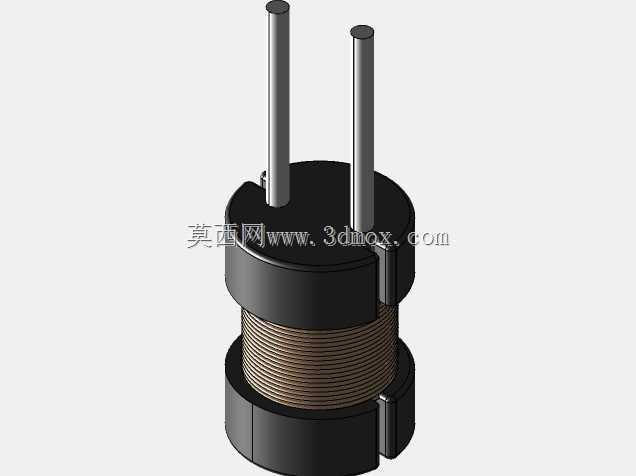

　　磁芯部分采用工字型鼓状结构，上下两端的挡边直径大于中间绕线柱的直径，这个结构不是随意设定的：中间绕线柱的直径直接决定了可绕制漆包线的窗口面积，要匹配对应电感量的绕线匝数，同时上下挡边的高度差刚好把绕制完成的漆包线完全约束在两个挡边之间，避免绕线松脱、散线，也能在批量过回流焊或者波峰焊的时候，阻挡焊锡飞溅到线包表面造成匝间短路。绕线部分采用多层平绕的工艺结构，漆包线紧密排列在绕线柱上，线包的外径略小于上下磁芯挡边的直径，这样在做整机装配的时候，即使周边有其他贴片元器件，也不会因为线包突出造成装配干涉，同时紧密排列的绕线结构能有效降低线圈的直流电阻，减少器件工作时的导通损耗，在通过额定电流的时候，温升能控制在板级器件允许的范围内。这款直插式磁芯电感器的结构设计，首先要匹配消费类电子、小型通讯终端、低压电源模块的板级安装需求，在做三维结构推演的时候，最先敲定的是两个引脚的跨距与伸出长度——毕竟直插器件的波峰焊适配性是第一优先级，引脚采用圆柱形平直结构，没有额外弯折成型，既减少了引脚成型的工序误差，也能在插装时顺利穿过PCB对应孔径，预留的引脚伸出长度刚好满足焊盘浸润后的焊点强度要求，不会因为过长导致剪脚工序碰伤磁芯本体，也不会因为过短造成虚焊风险。

　　两个引脚和磁芯的连接部分做了嵌装固定结构，引脚根部嵌入下磁芯挡边的固定槽内，绕线的首尾端分别缠绕在对应引脚的根部位置，再通过焊锡固定形成可靠的电气连接，这个嵌装结构能承受插装时的轴向推力，不会因为人工或者机器插装的时候用力过大，导致引脚从磁芯上脱落，也能在后续的器件运输、整板震动测试中，避免引脚松动造成的接触不良。从安装边界来看，整个器件的最大外径由上下磁芯挡边决定，总高度包含引脚伸出长度在内，适配常规的板上安装空间，不会和上方的结构件、屏蔽罩产生空间冲突，器件的重心落在两个引脚的中心连线上，插装焊接后不会因为重心偏移出现器件歪斜的情况。

　　在实际应用场景里，这类磁芯电感器主要承担电源回路的滤波、储能作用，比如小型通讯设备的DC-DC转换回路里，它可以平滑开关电源产生的纹波电流，给后级电路提供稳定的直流供电；在信号处理回路里，也可以和电容搭配组成LC滤波网络，滤除线路上的高频干扰信号。设计的时候也考虑了批量生产的工艺性：磁芯采用标准化的压制烧结工艺成型，尺寸一致性好，不需要额外的机加工工序；绕线过程可以通过自动绕线机完成，引脚的固定和焊线工序也能适配自动化产线的作业流程，不需要复杂的人工干预，能有效控制批量生产的成本和品质一致性。

　　另外，磁芯的材质选择对应的功率铁氧体，在工作频率范围内能保持合适的磁导率，同时饱和磁通密度满足额定电流下的电感量要求，不会因为通过大电流出现磁饱和导致电感量骤降，影响整个电源回路的稳定性。整个结构没有多余的冗余设计，所有的外形尺寸、结构特征都围绕板级安装可靠性、生产工艺便利性、电气性能达标这几个核心要求展开，在三维建模的时候，每一处的倒角、尺寸公差都对应实际生产的工艺要求，比如磁芯挡边的边缘做了微小的圆角处理，避免绕线的时候尖锐的边缘刮破漆包线的绝缘层，造成匝间短路的隐患；引脚的表面做了镀锡处理，建模的时候也还原了镀层对应的表面特征，方便后续做整机装配的干涉检查、焊接工艺模拟的时候，能更贴近真实器件的状态。
