PDRH127贴片功率电感结构设计

在消费类通讯终端、便携工控板卡、车载低压供电模块的PCB布局环节，贴片功率电感的选型与安装适配，直接决定了DC-DC回路的纹波抑制能力与整板空间利用率。这款PDRH127规格的SMD功率电感，采用全封闭磁屏蔽结构设计，核心磁路被包裹在方形塑磁外壳内部，相比传统开磁路工字电感，能大幅降低漏磁对周边敏感器件的电磁干扰，尤其适合高密度布板的4G通讯模组、便携POS终端、小型化工业采集终端这类对EMC指标要求严苛的应用场景。

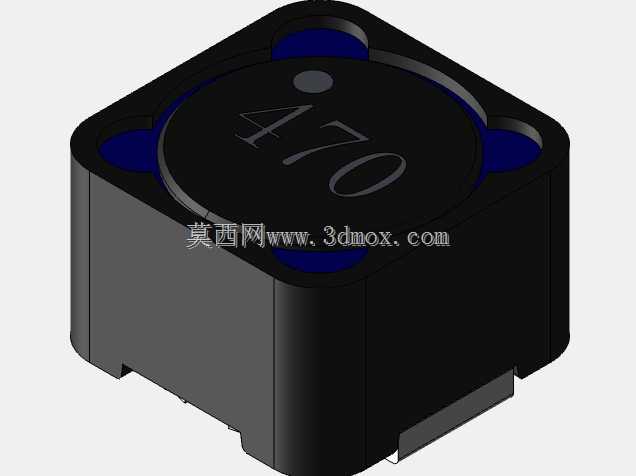

从结构设计逻辑来看，这款电感的外壳做了四角内凹的圆弧避让设计，顶部预留的极性标识圆点，能在SMT贴片工序中配合视觉识别系统快速完成方向校验，避免反向贴装导致的回路性能偏差。顶部丝印的感值标识采用凹刻填漆工艺，不会因为回流焊高温出现标识脱落，方便生产环节的来料核对与后期维修拆件时的参数确认。本体底部的两个焊端采用平直镀锡设计，焊盘宽度与本体侧边齐平，焊接时熔融焊锡能沿焊端侧面形成均匀的爬锡圆角，既保证焊接强度，也能避免焊锡溢出到电感底部与PCB之间形成虚焊或者应力集中点。

安装边界方面，这款电感的方形本体在PCB布局时需要预留的安全间距比同规格圆形电感更易把控，四角的圆弧过渡不会和周边贴片电容、电阻的焊盘形成锐角干涉，在1.27mm引脚间距的高密度板卡上，能将元件间的安全间隙压缩到0.3mm以内，有效提升板面利用率。磁芯与绕组的配合采用紧配包胶结构，绕组线圈完全被磁材包裹，在常规的机械振动工况下，不会出现绕组松动引发的异音或者感值漂移问题，满足车载电子、便携设备的抗振动使用要求。

从功能特性上看，这款屏蔽式功率电感的饱和电流特性更平缓，在负载电流出现瞬间跳变时，感值衰减幅度比开磁路电感低30%左右，能有效抑制供电回路的瞬态电压跌落，给后端主控芯片、射频模组提供更稳定的供电支撑。在建模过程中，需要重点还原焊端的共面度公差，本体顶部与底部的平行度要求，以及四角避让槽的实际尺寸，这些细节直接影响SMT贴片时的吸嘴拾取成功率与焊接良率。不同于插件电感需要预留引脚穿孔空间，这款SMD电感的全贴装设计不需要在PCB上开设过孔，能简化PCB布线流程，减少背面走线的避让空间，在多层板设计中可以将底层走线直接布置在电感投影区域下方，进一步压缩整板尺寸。

在实际选型适配时，这款电感的方形外壳在自动贴装工序中，吸嘴拾取的定位精度比圆形电感更高，不会出现吸嘴吸附后本体旋转偏移的问题，能适配高速SMT产线的贴装节奏，降低生产环节的抛料率。磁屏蔽结构的设计也让多颗电感近距离并排布置时，不会出现磁路耦合引发的串扰问题，在多路DC-DC并列的电源管理板卡上，不需要在电感之间额外增加屏蔽隔条，节省板上空间。本体的塑磁外壳具备一定的绝缘性能，即使在组装过程中周边元件出现轻微偏移，也不会出现绕组和周边金属外壳、散热片短路的风险，提升整机组装的容错率。
