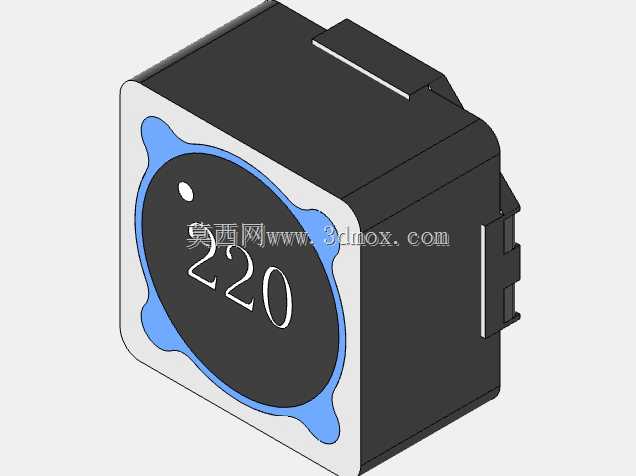

PDRH127D贴片共模扼流圈三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局环节，贴片共模扼流圈是抑制信号线、电源线上共模电磁干扰的核心被动器件，这款PDRH127D规格的SMD封装共模扼流圈，在结构设计上完全适配自动化SMT贴装产线的工艺要求，无需人工插件即可完成整板焊接，能大幅提升板卡组装的生产效率。从实际应用场景来看，这类扼流圈常被布置在USB接口、CAN总线接口、以太网端口以及开关电源的输入输出侧，用来滤除线路上耦合的共模噪声，避免设备自身产生的电磁干扰向外辐射，同时阻挡外界的电磁串扰进入设备内部电路，保障信号传输的完整性与电源供电的稳定性。

从功能特性上看，该款共模扼流圈采用闭合磁路结构设计，磁芯选用高磁导率的软磁材料，两组绕组对称绕制在磁芯上，当共模电流流过绕组时，两个绕组产生的磁场同向叠加，呈现出高阻抗特性，以此衰减共模干扰信号；而当差模信号流过时，两个绕组产生的磁场反向抵消，对正常工作的差模信号几乎不产生衰减，不会影响电路的正常信号传输与供电效率。其SMD贴片封装的设计，相比传统插件式共模扼流圈，在PCB上占用的垂直高度更低，能适配轻薄化电子设备的内部空间要求，同时贴片焊接的可靠性更高，在振动工况下也不容易出现引脚脱焊的问题，适合车载、工业工控这类存在持续振动的使用场景。

在外形尺寸与安装边界的设计上，这款扼流圈的本体采用方形塑封结构，底部设置对称的贴片焊盘，焊盘的尺寸与间距完全符合行业通用的SMD封装规范，结构工程师在进行PCB Layout时，可以直接调用该三维模型进行布局，精准预留焊盘位置与器件周边的安全间距，避免出现器件与周边电容、电阻、接插件等元件干涉的问题。模型还原了产品的实际外形细节，包括本体顶部的标识区域、边角的定位结构、底部焊盘的高度差，在进行结构装配校验时，可以准确模拟器件焊接后的实际高度，确认器件与设备外壳、散热片、屏蔽罩等结构件之间的间隙是否满足安规与装配要求。

从设计思路层面，这类贴片共模扼流圈的结构设计需要平衡几个核心工程需求：首先是磁性能与封装尺寸的平衡，在有限的本体空间内，通过优化绕组绕制方式与磁芯结构，保证足够的共模阻抗满足滤波要求，同时控制整体封装尺寸适配高密度PCB的布局需求；其次是焊接可靠性的设计，底部焊盘的尺寸、位置以及本体的平整度，都要匹配回流焊的工艺要求，避免出现立碑、虚焊等焊接缺陷；另外还要考虑量产的一致性，塑封外壳的尺寸公差控制在合理范围内，保证贴片机吸嘴可以稳定抓取器件，不会因为外形尺寸偏差导致贴装偏移、抛料率升高的问题。在进行板卡结构设计时，调用精准的三维模型可以提前规避很多装配问题，比如很多工程师在布局时容易忽略器件的实际高度，导致后期组装时器件顶到外壳或者屏蔽罩，又或者焊盘周边预留的间距不足，导致焊接时出现连锡问题，这款三维模型完整还原了器件的所有外形特征与安装尺寸，能帮助结构工程师在设计阶段就完成干涉校验，减少后期打样整改的次数，缩短产品的研发周期。
