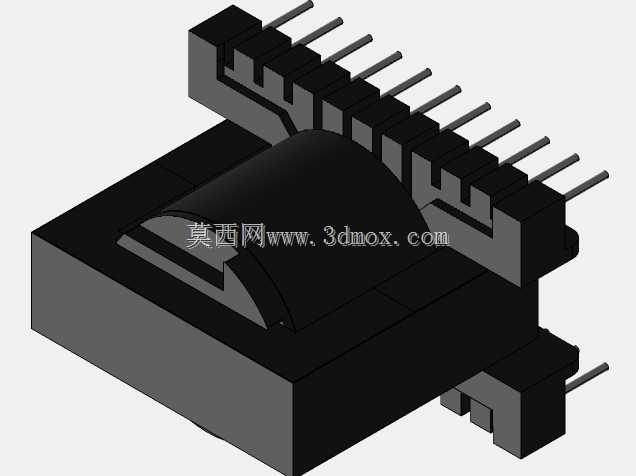

ER3509V卧式22针22.5x4高频变压器结构

这款ER型卧式高频变压器的结构设计，完全围绕小体积开关电源的板上安装需求展开，核心磁芯采用ER35系列扁平磁芯，匹配22.5x4的绕组窗口尺寸，在有限的板上占用空间内最大化绕组绕制空间，适配10W-30W功率段的AC-DC、DC-DC电源转换场景，常见于通讯终端供电模块、工业控制板卡辅助电源、小型消费类电子适配器这类对板上高度有严格限制的应用场合。

从引脚布局来看，22针直插引脚采用单侧双排排布设计，引脚间距严格遵循常规PCB板载元件的2.54mm标准网格间距，每排11个引脚分别对应原边绕组、副边多组绕组、屏蔽层的引出端，设计时特意将原副边引脚之间预留了符合安规要求的电气间隙，避免高压原边与低压副边之间出现爬电距离不足的问题，无需额外在PCB上开槽即可满足基础绝缘要求，能有效降低PCB Layout阶段的安规设计难度。骨架与磁芯的配合结构采用卡扣式限位设计，磁芯装配后无需额外点胶固定即可实现初步定位，绕线完成后浸漆处理时磁芯不会出现偏移错位，骨架底部设置的两个定位凸台，对应PCB上的两个定位安装孔，插件时可以快速对准焊盘，过波峰焊过程中不会出现浮高、偏移的问题，能大幅提升SMT或插件工序的生产良率。

绕组窗口的尺寸设计经过精准核算，22.5mm的窗口长度可以适配多股利兹线并绕的大电流副边绕组需求，4mm的窗口高度在控制整体元件高度不超过12mm的前提下，预留了足够的层间绝缘胶带缠绕空间，原边绕组绕制完成后包裹三层绝缘胶带再绕制副边绕组，可满足 reinforced 绝缘的耐压要求，适配输入电压范围覆盖85V-265V的宽压电源设计。磁芯的中柱预留了标准气隙，可根据实际电感量需求调整气隙深度，避免大电流工况下出现磁饱和问题，磁芯外侧的挡墙结构刚好覆盖绕组边缘，防止绕线过程中漆包线滑出骨架造成耐压不良。

在实际选型应用中，这款变压器的安装边界非常清晰，板上占用投影尺寸为35mm×28mm，元件最高点距离PCB板面高度为11.8mm，完全适配厚度15mm以内的超薄适配器、薄型通讯终端设备的内部空间要求，引脚伸出PCB板面的长度控制在3.2mm±0.2mm，过波峰焊后焊脚高度不会超过1mm，不会干涉设备外壳的内部装配。骨架材质采用耐高温的增强尼龙材质，可承受260℃的波峰焊高温持续10秒不会出现变形、熔化问题，长期工作温度范围覆盖-40℃到125℃，满足工业级设备的宽温工作要求。

设计过程中特意优化了引脚与骨架的结合力，每个引脚根部都设置了防脱倒钩结构，插件或绕线过程中引脚不会出现松动、脱落问题，引脚表面采用镀锡处理，可焊性良好，无需额外搪锡即可完成可靠焊接。磁芯与骨架的配合公差控制在±0.05mm以内，批量生产时磁芯装配的一致性好，变压器的漏感参数离散性可控制在5%以内，能有效降低电源设计时的环路调试难度，减少功率管的尖峰电压应力，提升电源整体的工作可靠性。针对多绕组输出的应用场景，22针的引脚配置可支持最多6组独立副边绕组输出，适配多电压输出的工控板、通讯接口板的供电需求，无需额外增加独立电感或辅助变压器，可有效缩小整体电源方案的板上占用面积。
