贴片式共模扼流圈电子元器件结构

在低压信号传输、消费类电子数据线接口的电路设计场景中，共模干扰的抑制一直是信号完整性设计里绕不开的环节，这款贴片封装的共模扼流圈，正是针对这类场景做的结构优化设计。从实际选型适配的角度看，这类器件主要布设在PCB板端的信号输入输出路径上，用来滤除信号传输过程中耦合进来的共模电磁干扰，避免差分信号传输时出现共模噪声叠加导致的信号失真，尤其在超低压供电的便携设备、短距数据传输线缆的板端连接位置，这类扼流圈的阻抗匹配特性直接影响整个接口的EMC测试表现。

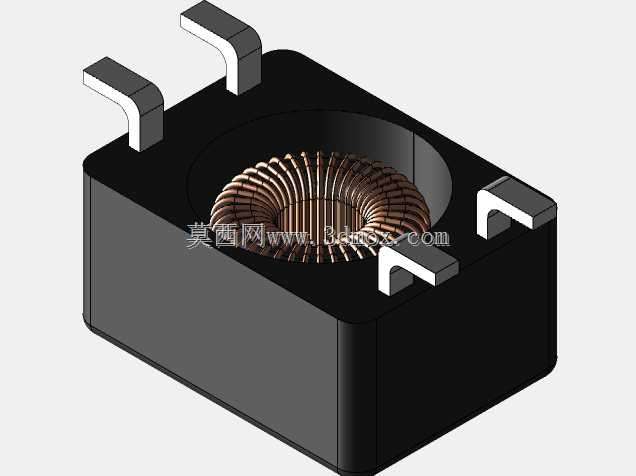

做这款元件的三维结构设计时，最先要敲定的是安装边界的尺寸约束，SMD表贴封装的引脚共面度是核心管控项，四个弯折成型的金属引脚，需要严格匹配回流焊工艺的焊盘尺寸要求，引脚的弯折弧度、伸出本体的长度、引脚底面的平面度公差，都要按照表贴元件的通用焊接规范来设定，避免过炉时出现虚焊、立碑、引脚偏移等工艺问题。本体的塑封外壳采用带内凹腔体的方形结构，腔体内部预留足够的空间容纳磁环绕组，磁环上的漆包线绕组采用均匀绕制的排布方式，绕组的出线端直接和对应的引脚做电性连接，省去了额外的连接端子，既压缩了整体的封装体积，也减少了连接点的寄生参数。

从功能实现的结构逻辑来看，外壳的内凹设计一方面可以对内部磁环绕组形成物理防护，避免生产组装过程中绕组出现磕碰变形，另一方面外壳的内壁和磁环之间预留的均匀间隙，可以填充固定胶，让绕组和磁环在壳体内保持位置固定，应对设备使用过程中的振动、冲击工况，不会出现绕组移位导致的电性参数偏移。四个引脚的排布采用对称式设计，两个引脚对应一组差分信号路径，引脚的宽度和厚度经过载流能力核算，匹配超低压场景下的工作电流要求，不会出现引脚载流不足导致的发热问题。

在实际的PCB布局适配中，这款扼流圈的方形本体外形可以最大化利用板上的布设空间，相比传统的直插式共模电感，不需要在PCB上开设过孔，能够缩小信号接口部分的板件占用面积，适合高密度布板的便携电子产品设计。设计过程中特意将磁环的位置设置在本体腔体的中心位置，让两个绕组的磁路保持对称，保证共模抑制参数的一致性，避免因为磁路偏移导致的差模阻抗异常，影响正常的差分信号传输。外壳的顶面做了平整化处理，方便生产过程中的吸嘴拾取，适配SMT高速贴片机的生产工艺，不需要额外定制特殊吸嘴，能够直接接入常规的表贴生产流程。

从结构可靠性的角度考量，引脚和塑封本体的结合位置做了嵌件注塑的结构处理，引脚在塑封内部的部分做了止退弯折结构，避免引脚受到外力时出现松动、脱落的问题，在产品组装、后续维修拆件的过程中，能够承受一定的外力拉扯，不会出现引脚和本体分离的失效情况。绕组的漆包线和引脚的连接位置做了局部的绝缘防护，避免焊点位置出现尖峰放电，适配低压工作场景下的绝缘安全要求。整个结构的外形没有尖锐的棱角，所有边角都做了微小的倒角处理，避免生产转运过程中出现边角崩裂，同时也减少了元件之间堆叠时的刮擦损伤。
