贴片式共模扼流圈电子元器件结构

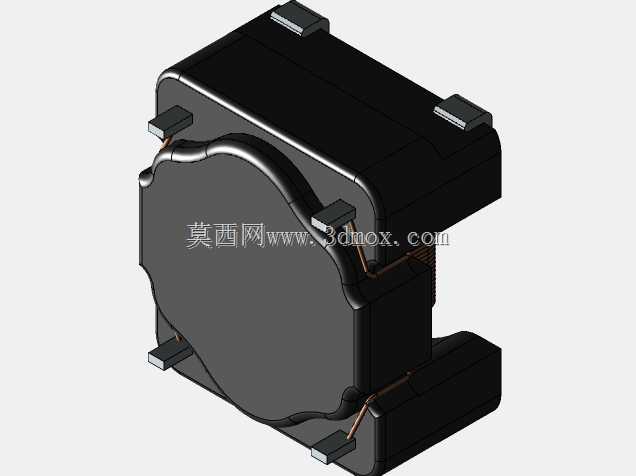

　　这款贴片式共模扼流圈主要面向低压供电回路、数据传输线路的电磁干扰抑制场景，在消费类电子、便携通讯设备、车载低压电子单元的PCB板级设计中应用广泛，核心作用是滤除线路上的共模电磁噪声，避免差模信号传输受干扰，同时抑制设备自身向外辐射的电磁骚扰，满足各类电子设备的电磁兼容设计要求。从结构设计来看，该元件采用封闭式磁芯结构，磁芯外沿做了圆弧过渡处理，既可以降低磁芯边缘的磁通泄漏，提升共模阻抗的一致性，也能避免生产组装过程中磁芯边角崩裂，提升元件的生产良率与机械可靠性。

　　绕组采用扁平漆包线绕制，出线端直接延伸至元件底部的焊盘位置，省去了额外的引脚连接结构，既降低了绕组的直流电阻，减少大电流工况下的元件温升，也适配表面贴装工艺的焊接要求，焊盘位置做了加宽处理，能够兼容回流焊、波峰焊等主流SMT焊接工艺，焊接后焊点的机械强度更高，能够承受PCB板常规弯折、振动工况下的应力，避免出现虚焊、引脚脱落问题。在安装边界设计上，元件整体采用方形基座加圆形磁芯的组合轮廓，底部四个方向均设置了定位凸台，在SMT贴装过程中，吸嘴抓取元件后可通过凸台与PCB焊盘的视觉对位实现高精度贴装，贴装偏移量可控制在0.1mm以内，满足高速贴片机的生产要求。

　　元件的整体高度做了扁平化设计，可适配厚度要求严苛的便携设备内部空间，不会与周边结构件、上层屏蔽罩产生干涉。磁芯外部的包覆结构采用耐高温绝缘材质，既可以实现绕组与外部电路的绝缘隔离，满足安规设计中的爬电距离与电气间隙要求，也能在焊接高温环境下保持结构稳定性，不会出现材质融化、变形问题。从功能特性上看，该共模扼流圈针对超低压供电线路、高速数据线的噪声特性做了阻抗匹配设计，在常用的噪声频段内能够提供稳定的共模阻抗，同时对差模信号的衰减极小，不会影响数据传输的完整性与供电回路的压降要求。绕组的绕制方式采用对称绕法，两个绕组的直流电阻、寄生电容参数一致性高，不会因为绕组不对称引入额外的差模阻抗，避免对高速信号的眼图造成负面影响。

　　在结构细节处理上，磁芯与绕组之间设置了绝缘衬垫，避免绕组漆包线与磁芯直接摩擦导致漆层破损，引发绕组短路问题；出线端与焊盘的连接位置做了压接固定处理，能够承受焊接过程中的热应力与后期使用过程中的温度循环应力，避免出线端断裂。该元件的外形尺寸适配常规的SMD封装规格，在PCB布局时可直接按照标准封装尺寸预留焊盘位置，不需要额外调整周边元件的布局间距，能够直接替换同规格的其他品牌共模扼流圈，降低供应链选型的替代成本。在实际选型应用中，设计人员可根据线路的工作电流、需要抑制的噪声频段选择对应参数的型号，该结构的扼流圈可覆盖从毫安级到安培级的电流应用场景，满足不同功率等级的低压回路滤波需求。
