PZ-EQ2011贴片式脉冲变压器结构设计

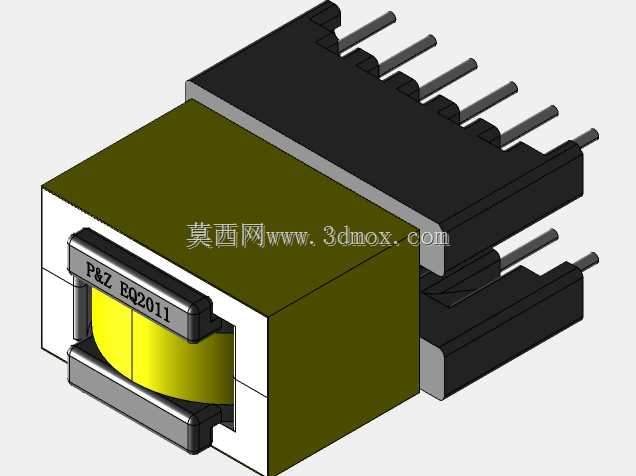

　　这款PZ-EQ2011磁性元件属于贴片式脉冲变压器范畴，主要应用在以太网通讯接口、车载通讯模块、工业控制总线信号隔离场景中，承担信号耦合、电气隔离、阻抗匹配的核心作用，在百兆网络端口、CAN总线通讯节点、低压差分信号传输链路里都能见到同结构产品的应用。从结构设计来看，整体采用EQ型磁芯骨架结构，磁芯部分选用高导锰锌铁氧体材质，中柱开有均匀气隙，既可以避免大信号下的磁饱和问题，也能精准控制原副边绕组的漏感参数，绕组部分采用多层平绕工艺，原副边绕组之间设置有绝缘隔离层，满足基础的安规绝缘要求，绕组出线直接连接到骨架一体成型的插装引脚上，引脚采用镀锡铜质材料，共设置上下两排共8根引脚，引脚间距符合标准SMD贴片封装规范，能够适配常规波峰焊、回流焊的焊接工艺要求。

　　骨架部分采用耐高温阻燃PBT材质注塑成型，骨架上设置有精准的磁芯定位槽，磁芯装配后通过专用高温绝缘胶带缠绕固定，避免生产运输过程中磁芯出现移位导致的电感参数偏移，磁芯外侧包裹的绝缘挡墙结构，既可以增加绕组与磁芯之间的爬电距离，也能对漆包线绕组形成物理防护，避免组装过程中漆包线出现划伤破损。从安装边界来看，这款元件整体为长方体结构，本体宽度适配标准EQ20系列磁芯的安装尺寸，引脚伸出长度控制在常规SMT元件的标准范围内，焊接后元件本体距离PCB板面的高度符合行业通用的贴片元件安装高度要求，不会对周边布局的其他贴片元件形成干涉，引脚的共面度公差控制在0.1mm以内，能够满足SMT高速贴片机的拾取贴装精度要求，避免出现虚焊、立碑等焊接不良问题。

　　在实际电路应用中，这类脉冲变压器主要作用是把前端PHY芯片输出的差分信号进行耦合传输，同时切断电路前后级之间的直流通路，实现不同电位电路之间的信号传输，抑制共模干扰信号对通讯链路的影响，部分同规格产品还集成了共模扼流的结构功能，能够进一步提升通讯端口的EMC抗干扰能力。设计这款三维模型的时候，重点还原了骨架的引脚定位结构、磁芯的装配卡槽、绕组的绕制空间边界，所有配合面的公差都按照实际注塑件、冲压件的常规公差进行预留，磁芯与骨架的配合间隙控制在0.05-0.1mm之间，既能够满足生产装配的便利性，也不会因为间隙过大导致磁芯松动。

　　引脚部分的结构设计充分考虑了焊盘的匹配性，引脚末端的焊接面做了加宽处理，能够提升焊接后的结构强度，避免外力作用下出现引脚脱落的问题，骨架上的绕组挡墙高度经过优化，既能够满足安规爬电距离的要求，也不会过度增加元件的整体体积，符合当前电子元器件小型化、贴片化的发展趋势。在车载通讯应用场景下，这类元件的工作温度范围覆盖-40℃到125℃，模型中还原的材质选型也充分匹配了宽温工作的要求，骨架材质的耐温等级达到150℃以上，磁芯材质的温度系数控制在合理范围内，能够避免温度变化导致的参数漂移，保证通讯信号在宽温环境下的传输稳定性。在工业控制场景中，这类变压器还需要满足一定的耐振动、耐冲击要求，模型中体现的磁芯固定结构、引脚与骨架的一体注塑结构，都能够提升元件整体的结构强度，在高频振动的工业环境下依然能够保持参数稳定，不会出现绕组断线、磁芯松动等失效问题。
