PDRH105R贴片功率电感结构设计

在消费电子、通讯终端、工业控制板卡的电源回路设计中，贴片功率电感是DC-DC转换回路里承担储能、滤波、扼流功能的核心被动器件，PDRH105R作为大电流贴片功率电感的常用型号，其三维结构设计直接决定了板卡布局的空间利用率、焊接可靠性以及长期工作的电气稳定性。从实际工程应用场景来看，这类电感广泛部署在智能手机电源管理模块、便携通讯设备的供电回路、车载电子的低压转换单元、工业采集终端的板载电源部分，需要在紧凑的板上空间内承载数安培的持续工作电流，同时兼顾磁屏蔽性能，避免对周边敏感器件造成电磁干扰。

从产品功能特性维度拆解，该款电感采用屏蔽式结构设计，磁芯为闭合磁路构造，相比开磁路的工字电感，能大幅降低漏磁，减少对板上周边射频模块、高精度传感芯片的电磁串扰，适合高密度布板的紧凑型电子设备。绕组采用扁平铜线绕制，相比传统圆线绕组，在相同的窗口面积下能获得更高的槽满率，有效降低绕组直流电阻，减少大电流工况下的铜损，提升电源转换效率，同时扁平线的散热表面积更大，长时间满载工作时的温升表现更优，能适配持续大电流输出的电源场景。引脚采用贴片式鸥翼结构设计，在SMT回流焊过程中，焊锡能沿着引脚爬升到焊接面形成饱满的焊点，同时引脚的弯折结构能吸收PCB板在温变过程中产生的形变应力，避免焊点开裂，提升产品在高低温循环、振动工况下的连接可靠性。

在设计思路层面，该电感的结构建模完全围绕SMT自动化生产的工艺要求展开：顶部的丝印标识区域预留了足够的平面空间，用于印刷电感值、精度标识，满足生产过程中的视觉识别、来料检验以及售后维修的辨识需求；磁芯外壳的边角做了统一的倒角处理，一方面避免编带包装过程中边角磕碰造成磁芯碎裂，另一方面在贴片机吸嘴拾取过程中，倒角结构能起到导向作用，提升拾取成功率，减少抛料率；底部的定位基准面做了平面度管控，确保贴装时电感能平稳贴合PCB焊盘，避免出现立碑、偏移等焊接缺陷。

从外形尺寸与安装边界来看，该型号电感的105R命名对应其本体长宽尺寸为10mm×10mm，属于中功率贴片电感的常规尺寸段，高度方向控制在4mm左右，能适配绝大多数板卡的高度限制要求，尤其是在厚度受限的便携通讯设备中，这个高度区间不会和结构件、屏蔽罩产生干涉。建模过程中严格管控引脚的共面度，所有贴片引脚的底部平面度公差控制在0.1mm以内，确保回流焊时每个引脚都能与焊盘充分接触；引脚的外伸尺寸严格遵循SMD器件的焊盘设计规范，预留了足够的焊锡润湿空间，避免出现连锡、虚焊问题。磁芯与绕组的装配间隙在模型中做了精准还原，实际生产中这个间隙会填充耐高温粘接胶，将绕组与磁芯牢固粘接，避免在振动、冲击工况下绕组移位造成电感量偏移或者层间短路。

对于结构设计工程师而言，在进行板卡布局调用该模型时，需要注意电感周边的避让空间：电感本体周边0.5mm范围内不要布置高度超过2mm的元器件，避免贴装时产生干涉；同时由于功率电感工作时会产生一定的交变磁场，模型中标注的磁屏蔽有效范围外，再布置磁敏感器件，比如霍尔传感器、磁阻天线等，能最大限度降低电磁干扰的影响。安装焊盘的设计需要匹配引脚宽度，焊盘长度略长于引脚外伸尺寸，保证焊接时形成可靠的弯月形焊点，提升焊接强度。另外，该电感的底部中心位置预留了微小的散热间隙，在PCB设计时对应位置可以布置散热过孔，将电感工作时产生的热量传导到PCB内层的散热铜皮上，进一步降低工作温升，提升长期工作的可靠性。

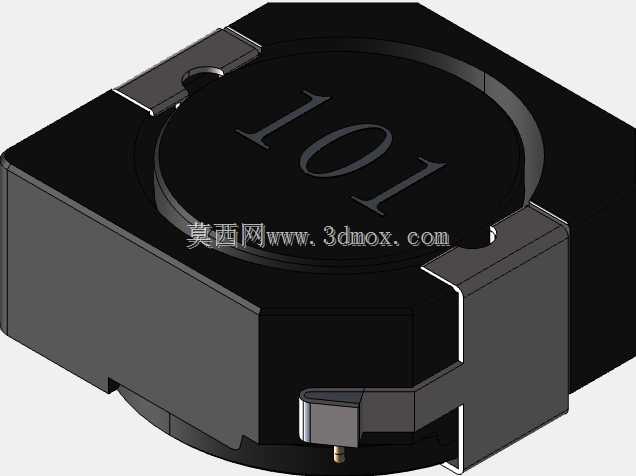

在三维建模的细节处理上，模型还原了磁芯表面的哑光质感、金属引脚的镀锡层光泽、顶部丝印的字符细节，完全匹配实物的外观特征，在进行产品结构验证、装配干涉检查时，能获得和实物一致的装配效果，不需要额外调整模型尺寸。绕组的排布方式也按照实际绕制工艺还原，能清晰看到绕组的进出线与引脚的连接位置，方便工程师在进行失效分析、工艺优化时参考内部结构。磁芯的合模线位置也在模型中做了体现，实际生产中这个位置的溢胶、毛刺管控是品质检验的重点，模型中还原该细节能帮助工艺人员提前识别生产过程中的潜在风险点，优化检验标准。
