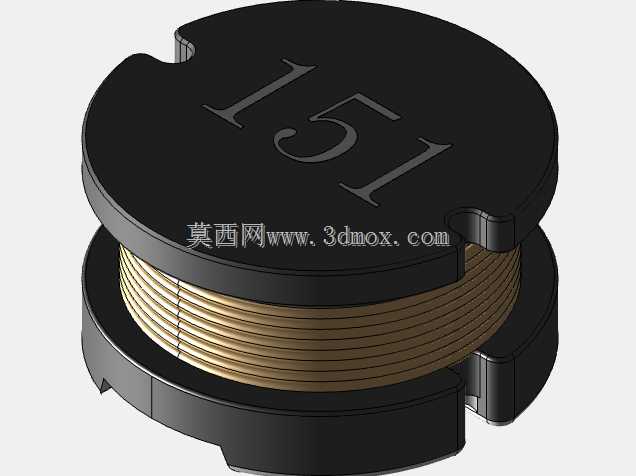

PD1307贴片式功率电感器三维结构设计

　　在消费类电子、工业控制板卡、通讯终端设备的PCB布局设计中，贴片功率电感是电源回路里不可或缺的被动元件，承担着储能、滤波、扼流的核心作用，PD1307规格的贴片功率电感，是目前中小功率DC-DC转换回路中应用占比较高的一款SMD绕线型电感，其三维结构的精准建模，对PCB板级EMC仿真、结构干涉检查、整机装配校验都有着实际工程价值。从实际选型应用场景来看，这款电感常被用在便携设备的电源管理模块、车载电子的低压供电回路、通讯基站的板载滤波单元中，区别于传统直插电感，贴片式的封装设计能够适配SMT高速贴装工艺，大幅提升产线装配效率，同时降低引脚焊接带来的寄生参数影响，提升电源回路的稳定性。从产品功能特性来看，这款绕线式功率电感采用扁平漆包铜线多层绕制的结构，磁路部分采用屏蔽式结构设计，上下两个带定位缺口的磁芯将绕组完全包裹在内部，能够有效降低绕组工作时的漏磁，减少对周边敏感器件的电磁干扰，磁芯边缘的缺口设计一方面是绕线作业时的引脚定位基准，另一方面也是SMT贴装时的视觉识别特征，同时在回流焊过程中能够平衡磁芯内外的气压，避免高温下磁芯内部空气膨胀导致元件开裂。在设计这款电感的三维模型时，首先要明确其安装边界的尺寸约束，1307的命名对应元件本体的长宽尺寸为13mm级、高度7mm级，建模时需要严格还原磁芯底部的焊盘位置与突出高度，确保模型导入PCB设计软件时，焊盘坐标与封装库完全匹配，不会出现装配偏移的问题；绕组部分的建模不能只做外观示意，需要还原实际绕线的层叠关系与线径参数，因为在做板级热仿真时，绕组的直流电阻带来的温升是电源模块热设计的重要参考项，绕线的排布方式直接影响模型的热阻参数计算精度。

　　磁芯部分的建模要注意上下盖的配合止口结构，实际生产中上下磁芯通过耐高温粘接剂固定，止口的配合间隙需要控制在0.05mm以内，建模时如果忽略这个间隙，在做整机跌落仿真时会出现磁芯配合面应力计算失真的问题，无法准确评估元件在机械冲击下的结构可靠性。磁芯顶面的丝印标识建模也不能忽略，丝印的位置和深度要符合实际元件的标识规范，在做整机装配的BOM校验和可视化作业指导书制作时，顶面的标识是产线目视核对物料的重要特征。从安装适配性来看，这款电感的底部焊盘采用对称式设计，两个焊盘分别位于元件本体的两侧下方，焊盘的爬锡高度做了专门的结构优化，建模时还原焊盘的倒角结构，能够帮助工艺人员提前评估钢网开孔的尺寸，避免回流焊时出现立碑、虚焊等工艺缺陷。

　　磁芯侧面的缺口结构除了定位作用外，也是绕组引脚引出的位置，引脚从绕组端部引出后沿着磁芯缺口弯折到焊盘位置，建模时要还原引脚的弯折半径，避免弯折半径过小导致漆包线绝缘层破损，实际生产中这个弯折半径的参数直接影响产品的良率，三维模型中准确还原这个细节，能够在设计阶段就同步评估工艺可行性。在实际工程应用中，很多结构工程师在做PCB布局时，往往只调用简化的电感封装模型，忽略了元件本体的实际外形细节，经常出现电感与周边屏蔽罩、接插件、高电容等元件的结构干涉问题，尤其是在高密度布局的通讯板卡上，元件间距往往只有0.3mm左右，精准的三维模型能够在设计阶段就排查出这类干涉问题，减少后期打样的改板次数。

　　另外，在做电源模块的EMC仿真时，电感的磁芯结构、绕组排布的模型精度直接影响近场辐射的仿真结果，简化的方块模型无法准确模拟漏磁的分布方向，会导致仿真结果与实际测试偏差超过10dB，而按照实际结构搭建的三维模型，能够将仿真偏差控制在3dB以内，大幅提升EMC设计的一次成功率。这款电感的屏蔽式结构设计，相比非屏蔽的功率电感，在相同感值和额定电流下，占用的PCB面积更小，因为不需要在电感周边预留额外的漏磁安全距离，这也是目前中小功率电源回路优先选用屏蔽贴片电感的核心原因，建模时还原磁芯的屏蔽包裹结构，也能帮助设计人员更直观地评估不同布局位置下的电磁兼容风险。
